Instrukcja obsługi spawarki ESAB Fabricator 141i
Szybki przewodnik po spawarce ESAB Fabricator 141i. Dowiedz się, jak skonfigurować urządzenie do spawania MIG, TIG i STICK, jak wymieniać rolki podajnika drutu oraz jak rozwiązywać typowe problemy techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

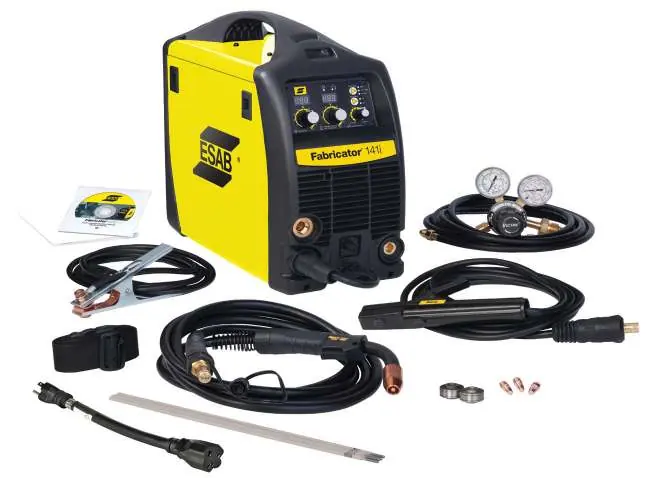

ESAB Fabricator 141i to jednofazowy system spawalniczy 3-w-1, umożliwiający spawanie metodami MIG (GMAW/FCAW), STICK (SMAW) oraz LIFT TIG (GTAW). Urządzenie jest przeznaczone do użytku profesjonalnego i wymaga przestrzegania zasad bezpieczeństwa elektrycznego oraz ochrony przed oparami i promieniowaniem łuku.
Bezpieczeństwo
- Zawsze używaj odpowiedniej odzieży ochronnej, przyłbicy spawalniczej i rękawic.
- Pracuj w dobrze wentylowanym pomieszczeniu, aby uniknąć wdychania oparów.
- Upewnij się, że urządzenie jest prawidłowo uziemione.
- Nie używaj spawarki do rozmrażania rur.
- Przed przystąpieniem do konserwacji odłącz zasilanie.
Instalacja i konfiguracja

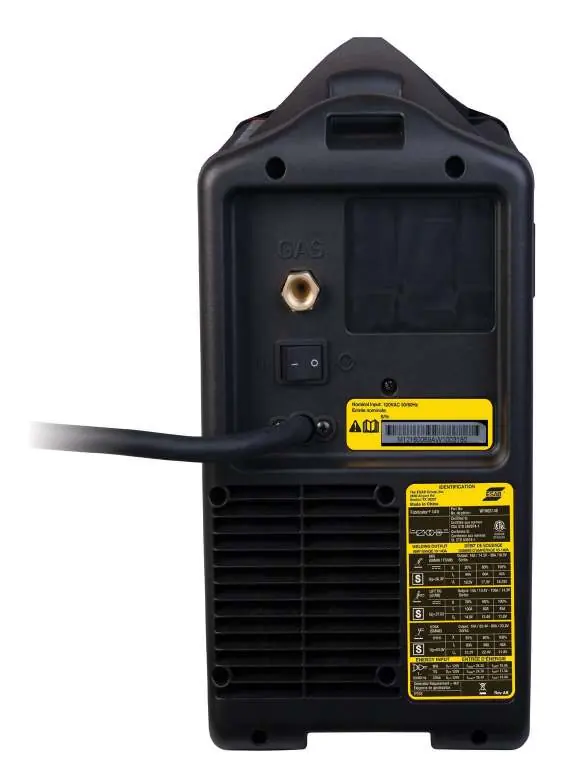

Urządzenie wymaga zasilania jednofazowego 115V AC. Należy zapewnić odpowiednią wentylację i unikać pracy w miejscach o wysokim ryzyku porażenia prądem (wilgoć, ciasne przestrzenie). Przed rozpoczęciem pracy upewnij się, że przewód powrotny jest bezpiecznie podłączony do materiału spawanego.
Obsługa spawarki
Wybór metody spawania odbywa się za pomocą przełącznika procesu na panelu przednim. W trybie MIG urządzenie automatycznie dostosowuje parametry po ustawieniu prędkości podawania drutu i napięcia. W trybie STICK pokrętło wielofunkcyjne reguluje siłę łuku (Arc Force), a w trybie LIFT TIG reguluje czas opadania prądu (Down Slope).

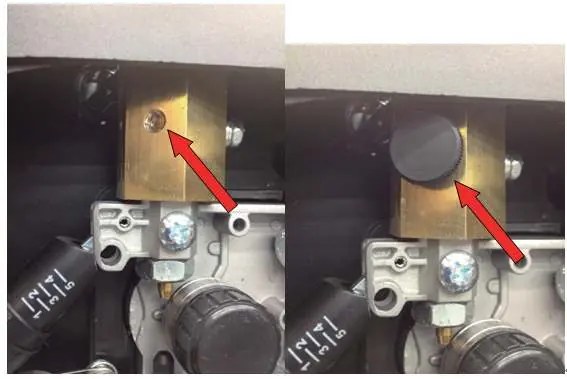

Podajnik drutu
Urządzenie obsługuje szpule 4" (100mm) oraz 8" (200mm). Należy regularnie sprawdzać napięcie rolki dociskowej oraz hamulec szpuli. Zbyt mocne dokręcenie hamulca może prowadzić do szybszego zużycia części podajnika.
Rozwiązywanie problemów
W przypadku problemów z porowatością spoiny sprawdź szczelność układu gazowego i czystość materiału. Jeśli drut nie jest podawany prawidłowo, sprawdź rolki, liner (prowadnik) oraz czy końcówka prądowa nie jest zatkana. W przypadku braku łuku sprawdź połączenia przewodów i uziemienie.
Konserwacja
Regularnie czyść rolki podające za pomocą szczotki drucianej. Nie używaj sprężonego powietrza do czyszczenia wnętrza spawarki, ponieważ może to spowodować przedostanie się pyłu metalicznego do elementów elektrycznych, co grozi awarią.
Informacje o producencie
ESAB
Praktyczna pomoc
Typowe problemy
Porowatość spoiny
Sprawdź szczelność połączeń gazowych, upewnij się, że butla nie jest pusta, wyczyść materiał z oleju i rdzy.
Niestabilne podawanie drutu
Sprawdź, czy rolki podające są czyste i odpowiednio dobrane, sprawdź czy liner nie jest zagięty lub zatkany.
Brak łuku
Sprawdź połączenia przewodów spawalniczych, upewnij się, że urządzenie jest w odpowiednim trybie i czy włącznik jest w pozycji ON.
TIG: Elektroda topi się przy zajarzeniu
Sprawdź polaryzację (TIG wymaga podłączenia do bieguna ujemnego) lub zwiększ średnicę elektrody.
Przed użyciem
- Sprawdź, czy napięcie zasilania wynosi 115V AC.
- Upewnij się, że przewód powrotny (masowy) jest bezpiecznie podłączony.
- Sprawdź, czy rolki podające odpowiadają średnicy używanego drutu.

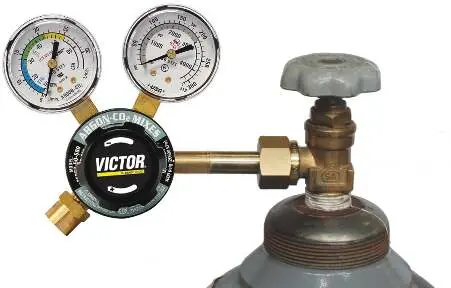

- Upewnij się, że butla z gazem jest zabezpieczona w pozycji pionowej.
- Sprawdź, czy końcówka prądowa nie jest zużyta.
Ilustracje i schematy

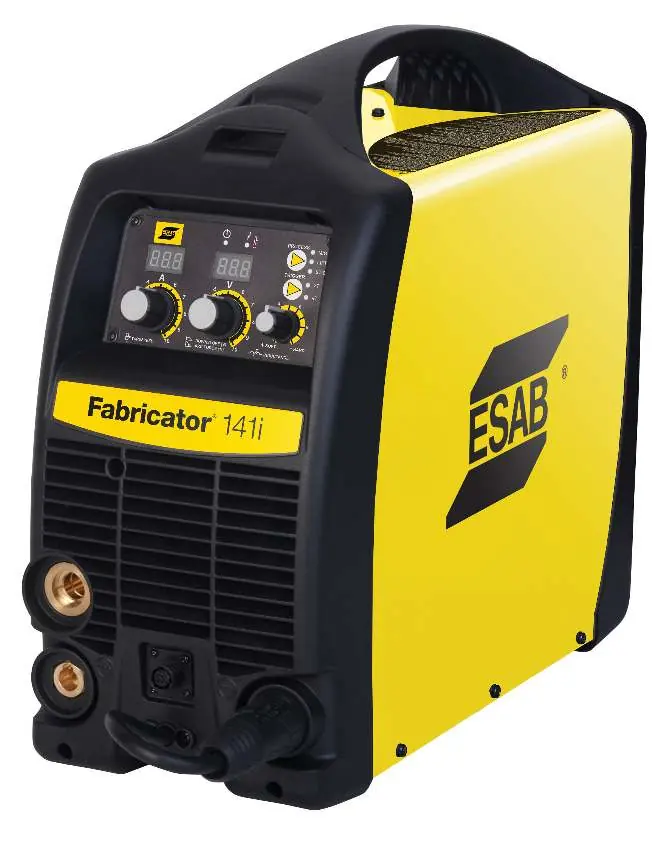

- Panel przedni: Zawiera mierniki cyfrowe, pokrętła regulacji prądu/napięcia oraz złącza spawalnicze.
- Wnętrze podajnika: Pokazuje mechanizm podawania drutu, rolki i regulację hamulca szpuli.
Zgodność modelu
- Urządzenie nie jest przystosowane do spawania TIG prądem zmiennym (AC).
- Wymaga zasilania jednofazowego 115V AC.
