Instrukcja obsługi spawarki Lincoln Electric Weld-Pak 140HD
Poznaj spawarkę Lincoln Electric Weld-Pak 140HD. Szybki przewodnik po konfiguracji, parametrach technicznych, akcesoriach i obsłudze podajnika drutu.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Spawarka Lincoln Electric Weld-Pak 140HD to urządzenie zasilane napięciem 120V, przeznaczone do spawania metodami MIG oraz Flux-Cored. Urządzenie charakteryzuje się zakresem prądu spawania od 30 do 140 A, co pozwala na pracę z różnymi grubościami materiałów, od cienkich blach po stal o grubości do 5/16 cala (7,9 mm) przy użyciu drutów samoosłonowych.
Opis urządzenia i funkcje
Urządzenie wyposażone jest w wytrzymały podajnik drutu z odlewaną aluminiową obudową i przekładnią zapewniającą cichą pracę. Kluczowe cechy konstrukcyjne obejmują:
- Mosiężne złącza uchwytu poprawiające przewodność.
- Łatwą regulację napięcia rolki podającej z numerycznym wskaźnikiem.
- Beznarzędziową wymianę rolek podających.
- Możliwość szybkiej zmiany polaryzacji w zależności od metody spawania (MIG lub Flux-Cored).

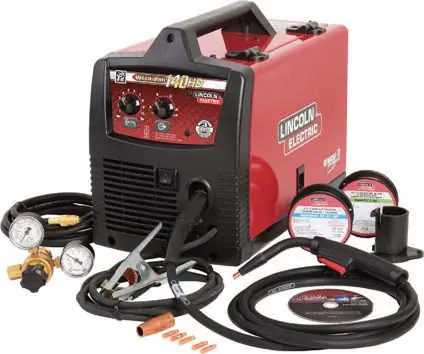

Zawartość zestawu
W skład standardowego zestawu wchodzą:
- Uchwyt Magnum 100L z przewodem o długości 3 m.
- Końcówki prądowe (0,6 mm oraz 0,9 mm).
- Dysza do spawania bezgazowego (Innershield) oraz dysza do spawania MIG.
- Adapter szpuli dla szpul o średnicy 8 cali (203 mm).
- Rolka podająca dwutorowa (0,6 - 0,9 mm).
- Regulator gazu Harris 3000290 z wężem.
- Próbki drutu spawalniczego.
- Zacisk masowy z przewodem 3 m.
- Płyta CD z instrukcją i materiałami szkoleniowymi.
Obsługa podajnika drutu
Podajnik drutu został zaprojektowany z myślą o łatwej obsłudze. Użytkownik może szybko zmienić rolkę podającą bez użycia narzędzi. Wskaźnik napięcia rolki pozwala na precyzyjne ustawienie docisku, co redukuje ryzyko zgniatania lub plątania się drutu. Przełącznik pozwala na wybór między standardowym uchwytem a opcjonalnym uchwytem typu Spool Gun.
Dane techniczne
- Zasilanie: 120V / 1 faza / 60 Hz.
- Prąd wejściowy przy znamionowym obciążeniu: 20A.
- Zakres prądu wyjściowego: 30 - 140 A.
- Cykl pracy: 90A / 19,5V przy 20%.
- Waga: 22,7 kg.
- Wymiary: 357 x 258 x 472 mm.
Akcesoria opcjonalne
Dla zwiększenia komfortu pracy dostępne są:
- Wózek spawalniczy (K2275-1) lub wózek typu Utility (K520).
- Pokrowiec z czerwonego płótna (KH495).
- Uchwyt Magnum 100SG Spool Gun (K2532-1) – wymagany do spawania aluminium.
Praktyczna pomoc
Typowe problemy
Niestabilny łuk lub nadmierne odpryski
Sprawdź ustawienia napięcia i prędkości podawania drutu (WFS). Upewnij się, że używasz odpowiedniego gazu osłonowego lub drutu samoosłonowego.
Drut się zacina lub zgniata
Wyreguluj napięcie rolki podającej za pomocą wskaźnika numerycznego. Upewnij się, że używasz właściwej rolki dla średnicy drutu.
Przed użyciem
- Sprawdź, czy zasilanie wynosi 120V.
- Upewnij się, że zainstalowano odpowiednią końcówkę prądową dla średnicy drutu.
- Sprawdź, czy rolka podająca jest ustawiona na właściwy tor dla używanego drutu.
- Podłącz zacisk masowy do spawanego materiału.
- W przypadku spawania MIG, podłącz butlę z gazem osłonowym i wyreguluj regulator.
Parametry w praktyce
- Input Power: 120/1/60
- Wymaga standardowego gniazdka 120V.
- Output Range: 30-140 A
- Zakres prądu spawania umożliwiający pracę z różnymi grubościami materiału.
- Duty Cycle: 90A/19.5V @ 20%
- Cykl pracy określający czas spawania w 10-minutowym interwale.
Ilustracje i schematy
- Wnętrze spawarki: Pokazuje mechanizm podajnika drutu, rolkę podającą oraz uchwyt szpuli.
Zgodność modelu
- Wymaga opcjonalnego uchwytu Magnum 100SG do spawania aluminium.
- Kompatybilna z drutami samoosłonowymi (Flux-Cored) oraz drutami litymi (MIG).
