Katalog części zamiennych i schematy elektryczne Lincoln Electric Invertec 135S, 150S...

Znajdź części zamienne i schematy elektryczne dla spawarek Lincoln Electric Invertec 135S, 150S oraz 170S. Przewodnik zawiera wykazy części, numery katalogowe oraz schematy połączeń.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Rysunek złożeniowy (Figure A) dla modelu Invertec 135S Strona 2 Rysunek złożeniowy (Figure B) dla modelu Invertec 150S Strona 4 Rysunek złożeniowy (Figure C) dla modelu Invertec 170S Strona 5 Schemat elektryczny dla modeli 135S (kody 52066, 52106) Strona 7

Najważniejsze informacje z instrukcji

Niniejszy dokument jest technicznym katalogiem części zamiennych oraz schematów elektrycznych dla spawarek Lincoln Electric serii Invertec 135S, 150S oraz 170S. Dokument nie zawiera instrukcji obsługi ani procedur spawania, służy wyłącznie do celów serwisowych i identyfikacji komponentów.

Identyfikacja urządzenia

Aby poprawnie dobrać części zamienne, należy najpierw odczytać CODE NO. z tabliczki znamionowej urządzenia. Numer ten jest kluczowy, ponieważ różne kody mogą wymagać innych komponentów. W tabelach części zamiennych kolumny A, B i C odpowiadają konkretnym modelom i ich wariantom.

Wykaz części zamiennych

Instrukcja zawiera szczegółowe rysunki złożeniowe (Figure A, B, C), na których poszczególne elementy są oznaczone numerami. Numery te odpowiadają tabelom, w których znajdują się:

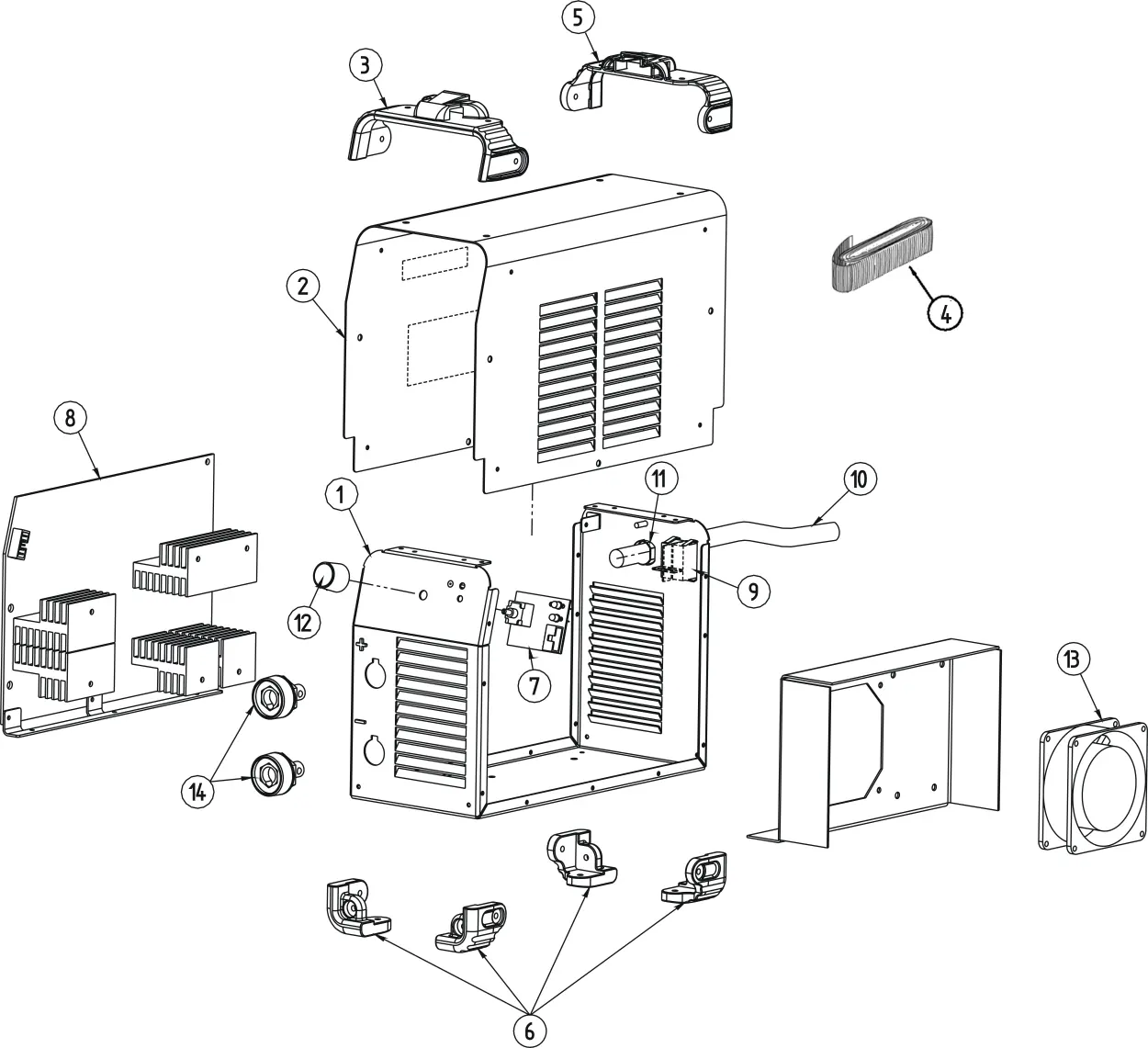

Rysunek złożeniowy (Figure A) dla modelu Invertec 135S
Rysunek złożeniowy (Figure A) dla modelu Invertec 135S

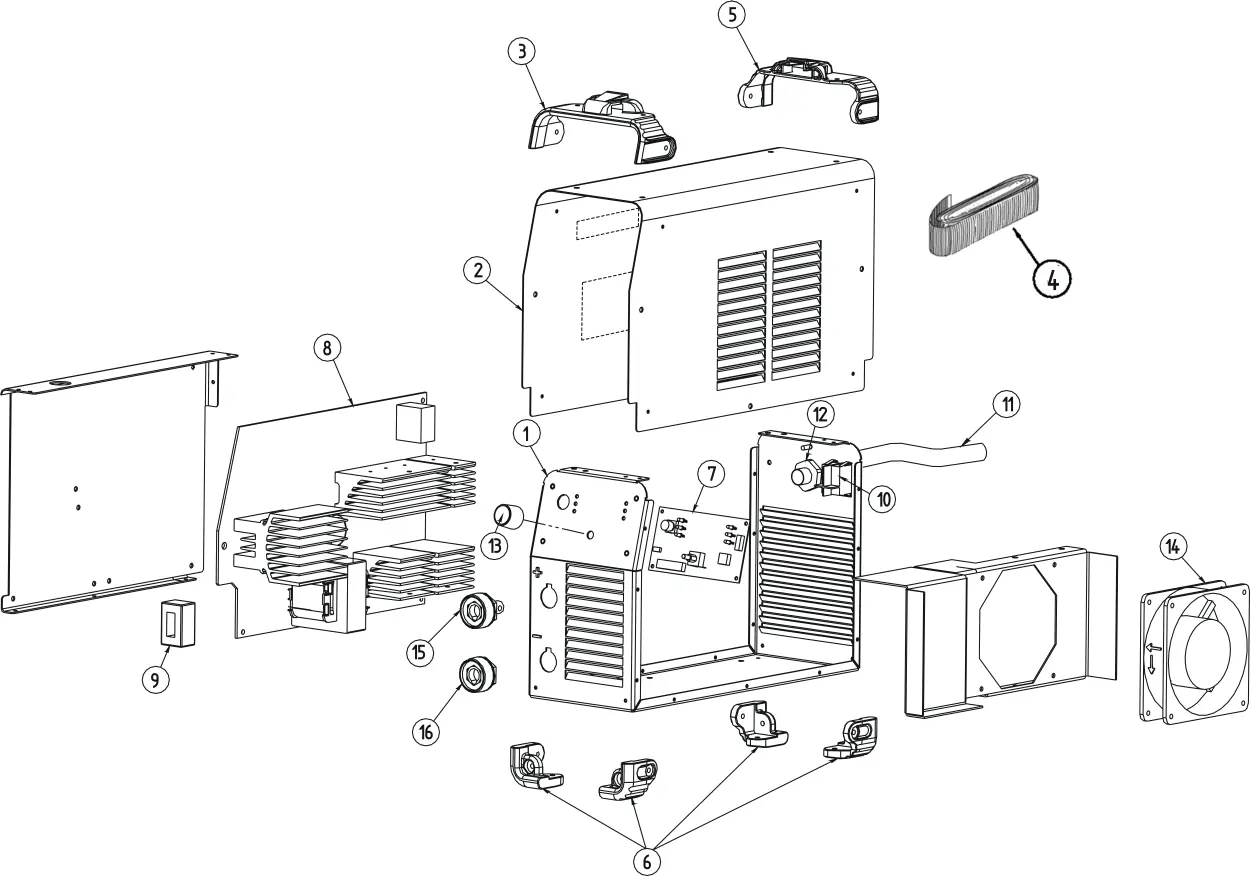

Rysunek złożeniowy (Figure B) dla modelu Invertec 150S
Rysunek złożeniowy (Figure B) dla modelu Invertec 150S

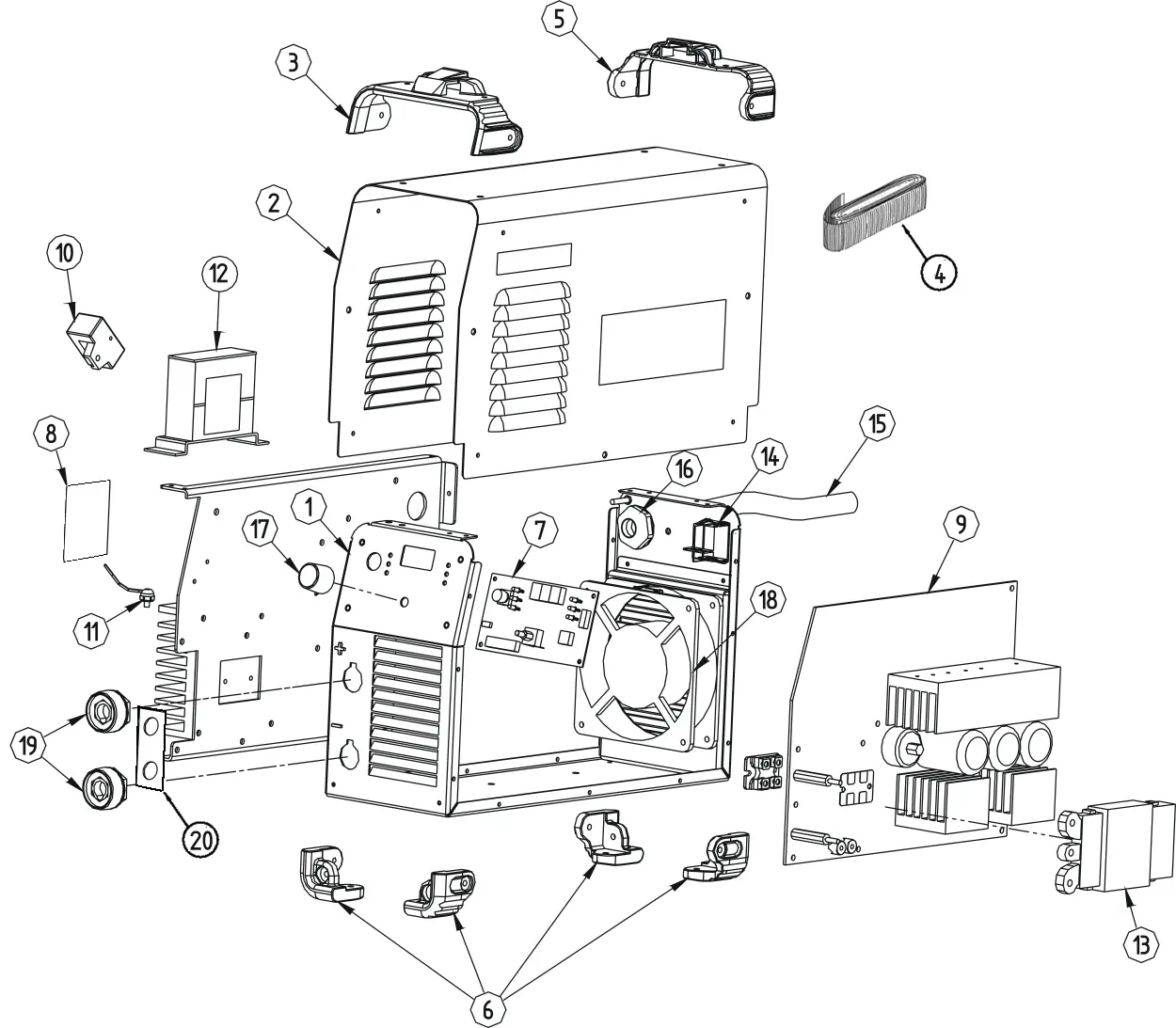

Rysunek złożeniowy (Figure C) dla modelu Invertec 170S
Rysunek złożeniowy (Figure C) dla modelu Invertec 170S
  • Item: Numer elementu na rysunku.
  • Description: Opis części.
  • Part Number: Oficjalny numer katalogowy części Lincoln Electric.
  • QTY: Ilość wymagana w urządzeniu.

Schematy elektryczne

Dokument zawiera schematy połączeń elektrycznych dla poszczególnych kodów urządzeń. Schematy te przedstawiają połączenia między płytami sterującymi, zasilaniem, wentylatorami i innymi kluczowymi komponentami. Są one niezbędne podczas diagnostyki usterek elektrycznych.

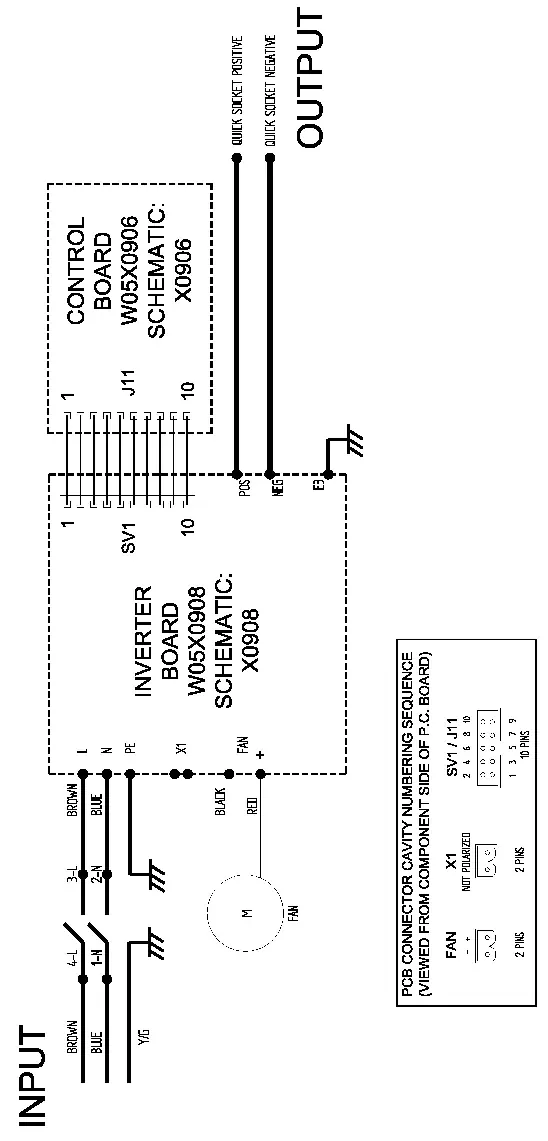

Schemat elektryczny dla modeli 135S (kody 52066, 52106)
Schemat elektryczny dla modeli 135S (kody 52066, 52106)

Kontakt serwisowy

Lincoln Electric Bester Sp. z o.o., ul. Jana III Sobieskiego 19A, 58-260 Bielawa, Polska. Strona internetowa: www.lincolnelectric.eu

Oficjalne zasoby z instrukcji

Oficjalny zasób www.lincolnelectric.eu

Praktyczna pomoc

Typowe problemy

Trudność w doborze części zamiennej

Sprawdź numer kodu (CODE NO.) na tabliczce znamionowej urządzenia i porównaj go z tabelą na stronie 2 instrukcji, aby upewnić się, że wybierasz właściwą wersję części.

Brak pewności co do numeru części

Skorzystaj z rysunków złożeniowych (Figure A, B, C) w instrukcji, aby zlokalizować fizyczną pozycję elementu wewnątrz obudowy i odczytać jego numer katalogowy z tabeli.

Przed użyciem

  • Zlokalizuj tabliczkę znamionową na urządzeniu.
  • Zapisz numer kodu (CODE NO.) urządzenia.
  • Otwórz odpowiednią stronę instrukcji dla swojego modelu (135S, 150S lub 170S).
  • Porównaj numer kodu z tabelą na stronie 2, aby zidentyfikować właściwą kolumnę części.
  • Upewnij się, że korzystasz ze schematu elektrycznego przypisanego do Twojego kodu urządzenia.

Ilustracje i schematy

  • Rysunki złożeniowe (Figure A, B, C) pokazują rozłożenie komponentów wewnętrznych, takich jak płyty sterujące, wentylatory i złącza.
  • Schematy elektryczne (strony 7-9) przedstawiają ścieżki połączeń elektrycznych, co pomaga w diagnostyce usterek.

Zgodność modelu

  • Części zamienne mogą się różnić w zależności od kodu urządzenia (CODE NO.).
  • Niektóre części są wspólne dla różnych modeli, ale zawsze należy weryfikować numer części (Part Number) w tabeli dla konkretnego kodu.
