Instrukcja obsługi spawarki inwertorowej Bormann serii BIW

Szybki przewodnik po instrukcji obsługi spawarki inwertorowej Bormann serii BIW (modele BIW1540-BIW1810). Dowiedz się, jak bezpiecznie podłączyć urządzenie, ustawić parametry spawania i rozwiązywać typowe problemy techniczne.

Spis treści

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy serii spawarek inwertorowych Bormann BIW. Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, aby uniknąć porażenia prądem, oparzeń lub uszkodzenia urządzenia. Spawarka wymaga zasilania w zakresie 200V-240V i musi być użytkowana w suchym, dobrze wentylowanym środowisku.

Opis urządzenia

Główne elementy spawarki obejmują:

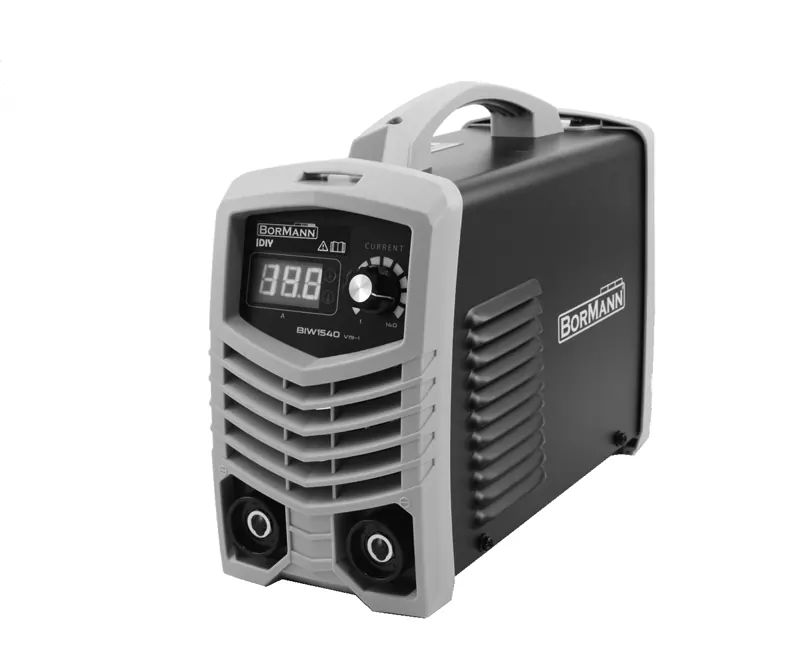

Widok przedni spawarki Bormann BIW
Widok przedni spawarki Bormann BIW
  • Gniazdo uchwytu elektrody (+)
  • Wyświetlacz cyfrowy
  • Pokrętło regulacji prądu spawania
  • Gniazdo zacisku uziemiającego (-)
  • Włącznik ON/OFF (z tyłu urządzenia)
  • Wentylator chłodzący

Instalacja i pierwsze uruchomienie

Przed podłączeniem urządzenia upewnij się, że napięcie zasilania mieści się w zakresie 200V-240V. Uchwyt elektrody oraz zacisk uziemiający podłącza się poprzez włożenie szybkozłącza do odpowiedniego gniazda i przekręcenie go w prawo. Zwróć uwagę na polaryzację – zazwyczaj stosuje się polaryzację odwrotną (uchwyt elektrody podłączony do bieguna ujemnego, zacisk uziemiający do dodatniego), jednak należy postępować zgodnie z zaleceniami producenta elektrod.

Obsługa i ustawienia

Po podłączeniu kabli i włączeniu urządzenia przełącznikiem z tyłu, ustaw prąd spawania za pomocą pokrętła na panelu przednim, dostosowując go do typu i średnicy używanej elektrody. W przypadku wystąpienia problemów z łukiem lub przywierania elektrody, sprawdź poprawność podłączenia polaryzacji.

Bezpieczeństwo

Podczas pracy należy stosować odzież ochronną (maska, rękawice, obuwie). Nie wolno spawać w deszczu ani w pobliżu materiałów łatwopalnych. Urządzenie posiada zabezpieczenia przed przeciążeniem i przegrzaniem. W przypadku przegrzania zapali się żółta dioda LED – należy pozostawić urządzenie włączone, aby wentylator mógł je schłodzić.

Konserwacja

Regularnie usuwaj kurz z wnętrza urządzenia za pomocą suchego, czystego sprężonego powietrza (zalecane czyszczenie miesięczne w zapylonych warunkach). Sprawdzaj stan połączeń kablowych i dokręcaj je w razie potrzeby. Nie otwieraj obudowy bez odłączenia zasilania.

Rozwiązywanie problemów

W przypadku awarii sprawdź najpierw podstawowe połączenia. Jeśli dioda QC świeci się stale, może to oznaczać aktywację zabezpieczenia termicznego (odczekaj 15 minut) lub przeciążenie prądowe (wyłącz urządzenie na 30 sekund i włącz ponownie).

Dane techniczne

Urządzenia z serii BIW różnią się parametrami wyjściowymi (zakres prądu od 10A do 300A w zależności od modelu) oraz poborem mocy. Wszystkie modele posiadają cykl pracy 60%.

Praktyczna pomoc

Typowe problemy

Wskaźnik zasilania nie świeci, wentylator nie działa

Sprawdź włącznik zasilania, połączenia elektryczne oraz czy gniazdko sieciowe jest sprawne.

Dioda QC świeci się stale

Możliwe przegrzanie (odczekaj 15 minut) lub zabezpieczenie nadprądowe (wyłącz na 30 sekund i włącz ponownie).

Niestabilny prąd wyjściowy

Sprawdź stabilność napięcia zasilania oraz jakość połączeń kabla uziemiającego i uchwytu elektrody.

Przed użyciem

  • Sprawdź napięcie zasilania (200V-240V)
  • Upewnij się, że urządzenie jest prawidłowo uziemione
  • Załóż odzież ochronną (maska, rękawice)
  • Sprawdź, czy kable są mocno dokręcone w gniazdach
  • Zapewnij odpowiednią wentylację stanowiska pracy

Parametry w praktyce

Cykl pracy (Rated duty)
Procent czasu w 10-minutowym cyklu, przez który spawarka może pracować przy danym prądzie bez przegrzania.
Napięcie bez obciążenia (No-load voltage)
Napięcie na wyjściu spawarki, gdy urządzenie jest włączone, ale nie prowadzi się spawania.

Ilustracje i schematy

  • Panel przedni: 1. Gniazdo uchwytu elektrody (+), 2. Wyświetlacz, 3. Pokrętło prądu, 5. Gniazdo zacisku uziemiającego (-)
  • Panel tylny: 7. Włącznik ON/OFF, 8. Kabel zasilający

Zgodność modelu

  • Przeznaczona głównie do spawania stali niskowęglowej
  • Wymaga zasilania 200V-240V
