Instrukcja obsługi pilarki ukośnicy Bosch GCM 12 GDL Professional
Szybki przewodnik po instrukcji obsługi pilarki ukośnicy Bosch GCM 12 GDL Professional. Dowiedz się, jak bezpiecznie montować, ustawiać kąty cięcia, wymieniać tarczę i konserwować urządzenie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Pilarka ukośnica Bosch GCM 12 GDL Professional to stacjonarne urządzenie przeznaczone do wykonywania cięć wzdłużnych i poprzecznych w drewnie, materiałach drewnopochodnych, a po zastosowaniu odpowiednich tarcz, również w profilach aluminiowych i tworzywach sztucznych. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, w tym z ostrzeżeniami dotyczącymi obsługi lasera i ochrony przed odrzutem.
Opis urządzenia
Urządzenie wyposażone jest w ramię przesuwne (glide arm), które umożliwia płynne cięcie. Kluczowe elementy to: uchwyt, osłona tarczy, regulowana szyna oporowa, stół pilarski z możliwością przedłużenia, laser wskazujący linię cięcia oraz ogranicznik głębokości.
Montaż i przygotowanie do pracy

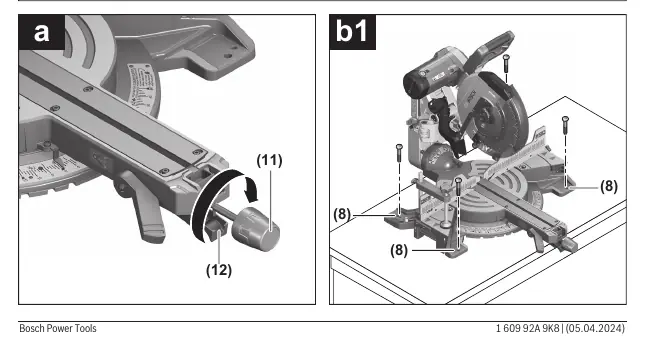

Urządzenie musi być zamontowane na stabilnym, płaskim podłożu (np. stole warsztatowym) przy użyciu otworów montażowych lub ścisków stolarskich. W przypadku korzystania ze stojaka Bosch (GTA 2500 W, GTA 3700, GTA 3800), należy postępować zgodnie z instrukcją stojaka. Należy również podłączyć system odsysania pyłu (worek na pył lub odkurzacz zewnętrzny) do adaptera odsysania.
Obsługa i ustawienia

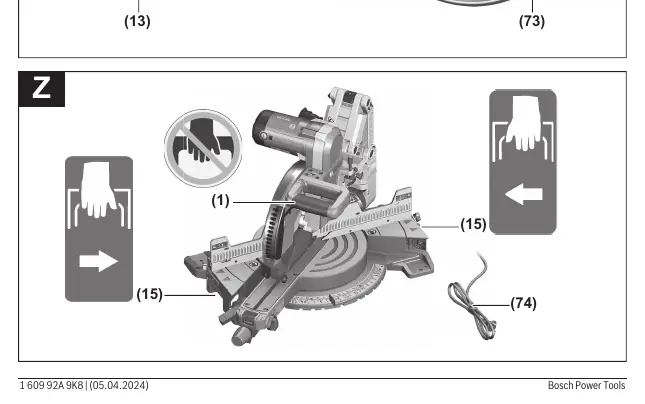

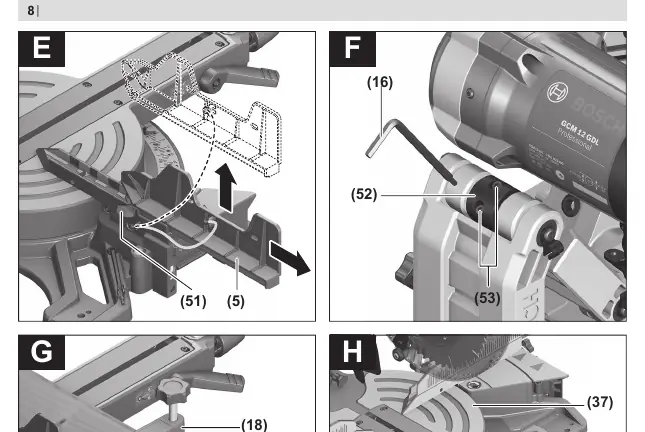

Przed transportem należy zabezpieczyć urządzenie za pomocą blokady transportowej. Ramię przesuwne można zablokować w dwóch pozycjach: całkowicie cofniętej (do cięć poprzecznych) lub całkowicie wysuniętej (do transportu). Kąty cięcia (ukosu i nachylenia) ustawia się za pomocą odpowiednich dźwigni i pokręteł. Przed cięciem należy zawsze upewnić się, że szyny oporowe są ustawione prawidłowo, a materiał jest stabilnie zamocowany za pomocą ścisku.
Cięcie
Cięcie można wykonywać bez ruchu przesuwnego (dla mniejszych elementów) lub z ruchem przesuwnym (dla szerszych elementów). Podczas cięcia z ruchem przesuwnym należy zawsze trzymać uchwyt i kontrolować ruch ramienia, aby uniknąć niekontrolowanego odrzutu.
Konserwacja i serwis
Regularnie czyść urządzenie, zwłaszcza osłonę tarczy i rolki prowadzące. Wymiana tarczy wymaga użycia klucza imbusowego i blokady wrzeciona. W przypadku niedokładności cięcia należy sprawdzić i ewentualnie wyregulować ustawienia podstawowe (kąty 0° i 45°) oraz kalibrację lasera.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Urządzenie nie włącza się
Sprawdź, czy wtyczka jest poprawnie podłączona do zasilania oraz czy bezpiecznik w instalacji nie został wyłączony.
Tarcza blokuje się w materiale
Zbyt duży posuw lub nieodpowiednia tarcza do danego materiału. Zmniejsz prędkość posuwu.
Niedokładne kąty cięcia
Sprawdź ustawienia kątów podstawowych (0°, 45°) i w razie potrzeby wyreguluj je zgodnie z instrukcją.
Przed użyciem
- Sprawdź, czy tarcza jest ostra i nieuszkodzona.
- Upewnij się, że urządzenie jest stabilnie zamocowane do podłoża.
- Sprawdź, czy osłona tarczy porusza się swobodnie.
- Upewnij się, że materiał jest dobrze zamocowany zaciskami.
- Sprawdź ustawienia kątów cięcia przed rozpoczęciem pracy.
Parametry w praktyce
- Moc znamionowa
- 2000 W (dla modelu 3 601 M23 64.) lub 1800 W (dla modelu 3 601 M23 6B.).
- Prędkość obrotowa
- 4000 min⁻¹.
- Średnica tarczy
- 305 mm.
- Średnica otworu tarczy
- 25,4 mm.
Ilustracje i schematy
- Rysunki A-Z pokazują procedury montażu, ustawiania kątów i obsługi.

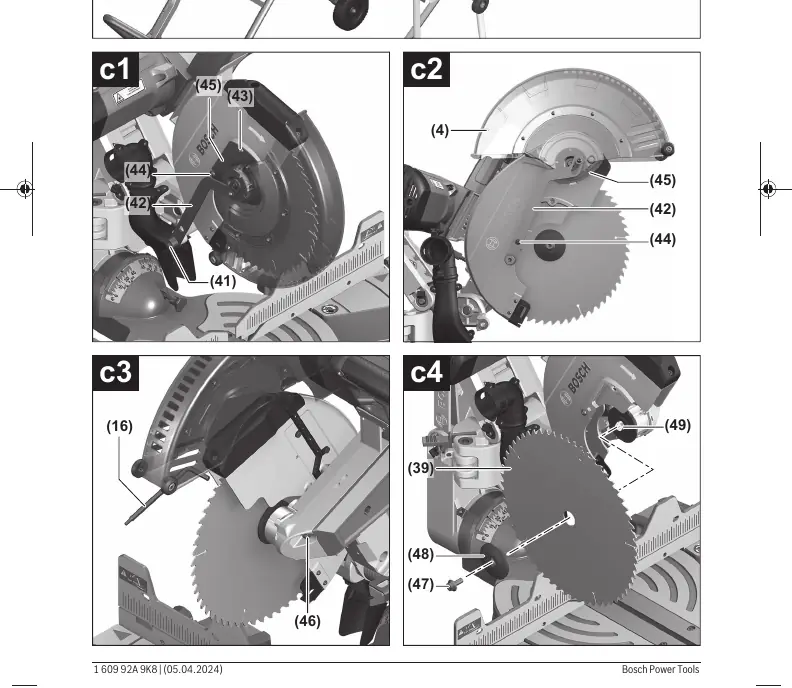

- Rysunki c1-c4 pokazują wymianę tarczy.

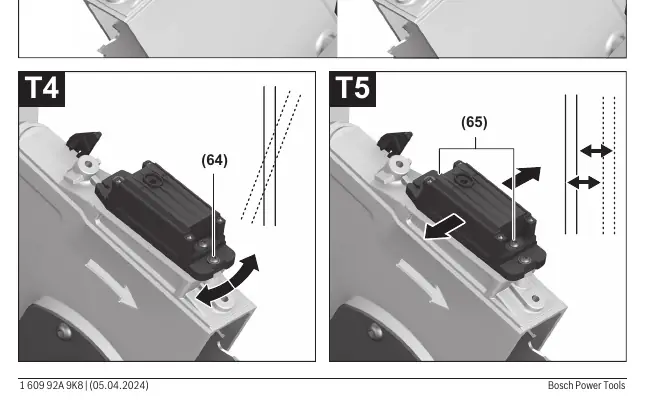

- Rysunki T1-T5 pokazują kalibrację lasera.
Zgodność modelu
- Przeznaczona do drewna, materiałów drewnopochodnych, a z odpowiednimi tarczami do aluminium i tworzyw sztucznych.
