Instrukcja obsługi wyrzynarki HiKOKI CJ 160V / CJ 160VA
Szybki przewodnik po instrukcji obsługi wyrzynarki HiKOKI CJ 160V i CJ 160VA. Zawiera informacje o montażu, obsłudze, doborze brzeszczotów, konserwacji i bezpieczeństwie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy wyrzynarek HiKOKI CJ 160V oraz CJ 160VA. Urządzenie jest wyposażone w silnik o mocy 800 W i oferuje dwa tryby pracy: Standardowy oraz AUTO. Tryb AUTO automatycznie dostosowuje prędkość pracy brzeszczotu w zależności od obciążenia, co pomaga zredukować wibracje i hałas. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć porażenia prądem lub poważnych obrażeń.
Opis urządzenia
Główne elementy wyrzynarki to: przełącznik, dźwignia, tłok, uchwyt brzeszczotu, brzeszczot, rolka prowadząca, podstawa, płyta podstawy, pokrętło regulacji prędkości, prowadnica, odpylacz, pokrywa układu, podstawa pomocnicza, klucz sześciokątny, olejarka, osłona przed odpryskami oraz walizka.
Montaż i obsługa
Wymiana brzeszczotu: Przed wymianą należy wyłączyć urządzenie i odłączyć wtyczkę z gniazdka. Upewnij się, że brzeszczot jest poprawnie zamocowany w uchwycie i znajduje się w rowku rolki prowadzącej.
Regulacja prędkości: W trybie standardowym prędkość można regulować pokrętłem w zakresie 800–2800 min-1. W trybie AUTO prędkość jest dostosowywana automatycznie.
Cięcie: Podczas cięcia należy zawsze utrzymywać powierzchnię płyty podstawy w kontakcie z obrabianym materiałem. Przy cięciu małych łuków należy zmniejszyć prędkość posuwu, aby uniknąć złamania brzeszczotu.
Wybór brzeszczotów
Aby zapewnić maksymalną wydajność, należy dobrać odpowiedni brzeszczot do typu i grubości materiału. W zestawie znajdują się trzy rodzaje brzeszczotów. Szczegółowe zestawienie odpowiednich brzeszczotów znajduje się w Tabeli 1 w instrukcji.
Konserwacja i przegląd
- Kontrola brzeszczotu: Używanie tępego lub uszkodzonego brzeszczotu zmniejsza wydajność cięcia i może przeciążyć silnik.
- Kontrola śrub: Regularnie sprawdzaj, czy wszystkie śruby montażowe są dobrze dokręcone.
- Konserwacja silnika: Dbaj o to, aby uzwojenie silnika nie zostało uszkodzone ani nie weszło w kontakt z olejem lub wodą.
- Szczotki węglowe: Kontrolę i wymianę szczotek węglowych należy zlecać wyłącznie autoryzowanemu serwisowi HiKOKI.

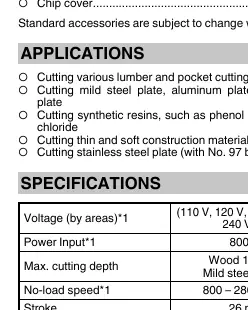

Dane techniczne
- Moc wejściowa: 800 W
- Prędkość bez obciążenia: 800 – 2800 min-1
- Maksymalna głębokość cięcia (drewno): 160 mm
- Maksymalna głębokość cięcia (stal miękka): 10 mm
Praktyczna pomoc
Typowe problemy
Silnik zaciera się przy pracy na niskich obrotach.
Nie używaj maszyny w sposób ciągły na niskich obrotach; zawsze dostosuj prędkość do materiału.
Brzeszczot pęka.
Zmniejsz prędkość posuwu przy wycinaniu małych łuków.
Niedokładne cięcie przy użyciu prowadnicy.
Ustaw pozycję orbitalną na 0.
Przed użyciem
- Sprawdź, czy napięcie zasilania jest zgodne z tabliczką znamionową.
- Upewnij się, że wyłącznik jest w pozycji OFF.
- Sprawdź, czy brzeszczot jest poprawnie zamocowany.
- Upewnij się, że podstawa jest stabilnie przymocowana do obrabianego materiału.
Parametry w praktyce
- 800 – 2800 min-1
- Prędkość obrotowa bez obciążenia.
Ilustracje i schematy
- Rysunek 2: Wymiana brzeszczotu.
- Rysunek 13: Cięcie po okręgu lub łuku.
- Rysunek 18: Podłączenie odkurzacza.
Zgodność modelu
- Minimalny promień cięcia wynosi 25 mm.
- Minimalny promień cięcia dla brzeszczotów nr 1, 21, 22, 41 wynosi 100 mm.
