Instrukcja obsługi szlifierki kątowej HiKOKI G 12SW2 / G 13SW2
Szybki przewodnik po instrukcji obsługi szlifierki kątowej HiKOKI G 12SW2 / G 13SW2. Dowiedz się, jak bezpiecznie montować osłony i tarcze, obsługiwać urządzenie oraz dbać o jego konserwację.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy szlifierek kątowych HiKOKI G 12SW2 oraz G 13SW2. Przed przystąpieniem do pracy należy zapoznać się ze wszystkimi ostrzeżeniami dotyczącymi bezpieczeństwa, aby uniknąć porażenia prądem, pożaru lub poważnych obrażeń. Urządzenie wyposażone jest w funkcję ochrony przed restartem przy zerowym napięciu, która zapobiega samoczynnemu uruchomieniu po przerwie w zasilaniu.
Opis urządzenia
Szlifierka składa się z następujących głównych elementów: osłony tarczy, dźwigni, przycisku blokady, wrzeciona, podkładki tarczy, tarczy z obniżonym środkiem oraz przełącznika.
Montaż i instalacja
- Osłona tarczy: Należy ją zamontować i wyregulować przed użyciem. W przypadku używania tarczy do cięcia, należy zamontować osłonę z osłoną boczną (sprzedawaną oddzielnie).
- Uchwyt boczny: Należy go solidnie zamocować przed rozpoczęciem pracy.
- Montaż tarczy: Upewnij się, że tarcza jest odpowiedniego typu, nie posiada pęknięć ani wad powierzchniowych. Tarcza musi być poprawnie zamontowana, a nakrętka tarczy mocno dokręcona.
Obsługa
Przed włączeniem urządzenia upewnij się, że przycisk blokady jest zwolniony. Podczas pracy nie należy wywierać nadmiernego nacisku na urządzenie – ciężar szlifierki jest zazwyczaj wystarczający do efektywnego szlifowania. Zbyt duży nacisk może prowadzić do przeciążenia silnika i skrócenia żywotności urządzenia. Kąt szlifowania powinien wynosić od 15 do 30 stopni.
Konserwacja i przeglądy
- Kontrola tarczy: Regularnie sprawdzaj, czy tarcza nie jest pęknięta lub uszkodzona.
- Śruby montażowe: Regularnie sprawdzaj, czy wszystkie śruby są dobrze dokręcone.
- Szczotki węglowe: Kontrola i wymiana szczotek powinna być wykonywana wyłącznie przez autoryzowany serwis HiKOKI.
- Silnik: Po zakończeniu pracy należy przedmuchać silnik suchym powietrzem, aby usunąć nagromadzony pył i zanieczyszczenia.
Praktyczna pomoc
Typowe problemy
Urządzenie nie uruchamia się po przerwie w zasilaniu.
Ustaw przełącznik w pozycji OFF i odczekaj co najmniej 1 sekundę przed ponownym uruchomieniem (zabezpieczenie przed restartem).
Nadmierne wibracje podczas pracy.
Sprawdź, czy tarcza jest poprawnie zamontowana i czy nie jest uszkodzona.
Przed użyciem
- Sprawdź, czy napięcie zasilania jest zgodne z tabliczką znamionową.
- Upewnij się, że tarcza jest odpowiedniego typu i nie ma pęknięć.
- Sprawdź, czy osłona jest poprawnie zamontowana.
- Upewnij się, że przycisk blokady jest zwolniony.
- Sprawdź, czy śruby montażowe są dokręcone.
Parametry w praktyce
- Moc wejściowa
- 1200 W
- Prędkość obrotowa
- 11000 min-1
Ilustracje i schematy
- Rysunek 1: Montaż i regulacja osłony tarczy.
- Rysunek 2: Mocowanie uchwytu bocznego.
- Rysunek 3: Montaż tarczy z obniżonym środkiem.

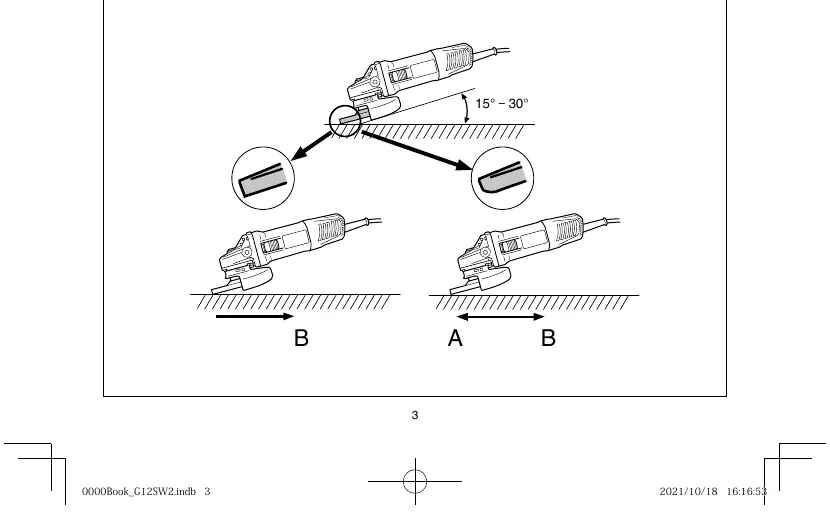

- Rysunek 7: Prawidłowy kąt szlifowania (15-30 stopni).
Zgodność modelu
- G 12SW2: tarcza 115 mm.
- G 13SW2: tarcza 125 mm.
