Instrukcja obsługi szlifierki kątowej HiKOKI G 12SE2 / G 13SE2
Szybki przewodnik po instrukcji obsługi szlifierki kątowej HiKOKI G 12SE2 i G 13SE2. Dowiedz się, jak bezpiecznie montować tarczę, obsługiwać urządzenie, dbać o konserwację i rozwiązywać problemy techniczne.
Spis treści
Najważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy szlifierek kątowych HiKOKI modeli G 12SE2 oraz G 13SE2. Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, aby uniknąć porażenia prądem, pożaru lub poważnych obrażeń ciała. Narzędzie przeznaczone jest do szlifowania i cięcia, a nie do polerowania czy szczotkowania.
Zastosowanie
- Usuwanie zadziorów odlewniczych i wykańczanie elementów ze stali, brązu i aluminium.
- Szlifowanie spoin spawalniczych lub sekcji ciętych palnikiem.
- Szlifowanie żywic syntetycznych, łupków, cegły, marmuru itp.
- Cięcie betonu syntetycznego, kamienia, cegły, marmuru i podobnych materiałów.
Przygotowanie do pracy
Przed podłączeniem narzędzia do zasilania upewnij się, że wyłącznik znajduje się w pozycji OFF. Sprawdź, czy napięcie w sieci jest zgodne z tabliczką znamionową urządzenia. Jeśli używasz przedłużacza, musi on mieć odpowiednią grubość i parametry.
Montaż osłony tarczy
Osłona tarczy jest niezbędna dla bezpieczeństwa. Aby ją zamontować:
- Umieść osłonę na dławiku opakowania.
- Dokręć śrubę M5, aby zabezpieczyć osłonę, gdy dźwignia jest w pozycji zamkniętej.
- Jeśli osłona nie obraca się płynnie, zwolnij dźwignię, poluzuj śrubę M5 i wyreguluj ponownie.
Obsługa szlifierki
Podczas pracy nie wywieraj nadmiernego nacisku na urządzenie – ciężar samej szlifierki jest zazwyczaj wystarczający. Zbyt duży nacisk powoduje spadek prędkości obrotowej i przeciążenie silnika.

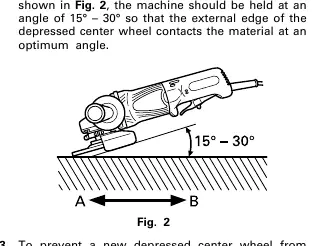

Kąt szlifowania: Narzędzie należy trzymać pod kątem 15° – 30° względem materiału, aby zewnętrzna krawędź tarczy stykała się z obrabianą powierzchnią.
Uruchamianie: W zależności od modelu, wyłącznik może posiadać mechanizm blokujący do pracy ciągłej. Zawsze upewnij się, że tarcza całkowicie się zatrzymała przed odłożeniem narzędzia.
Montaż i demontaż tarczy
- Odwróć szlifierkę wrzecionem do góry.
- Dopasuj płaskie powierzchnie podkładki tarczy do wycięcia we wrzecionie.
- Nałóż tarczę na podkładkę.
- Nakręć nakrętkę tarczy na wrzeciono.
- Wciśnij przycisk blokady wrzeciona i dokręć nakrętkę za pomocą dostarczonego klucza.
Demontaż przebiega w odwrotnej kolejności.
Konserwacja i bezpieczeństwo
- Regularnie sprawdzaj stan tarczy pod kątem pęknięć i uszkodzeń.
- Kontroluj dokręcenie wszystkich śrub montażowych.
- Wymianę szczotek węglowych oraz przewodu zasilającego należy zlecać wyłącznie autoryzowanemu serwisowi HiKOKI.
- Utrzymuj otwory wentylacyjne w czystości, aby zapobiec przegrzaniu silnika.
- Zawsze używaj środków ochrony osobistej: okularów ochronnych, maski przeciwpyłowej i ochrony słuchu.
Praktyczna pomoc
Typowe problemy
Tarcza bije lub wibruje
Sprawdź, czy tarcza jest poprawnie zamontowana, czy podkładki są czyste i czy tarcza nie jest uszkodzona.
Urządzenie nie uruchamia się
Sprawdź zasilanie, wtyczkę oraz czy wyłącznik nie jest zablokowany w pozycji OFF.
Tarcza zacina się w materiale
Nie wywieraj nadmiernego nacisku. Pozwól narzędziu pracować własnym tempem. Upewnij się, że materiał jest stabilnie podparty.
Przed użyciem
- Sprawdź, czy napięcie zasilania jest zgodne z tabliczką znamionową.
- Upewnij się, że osłona tarczy jest poprawnie zamontowana.
- Sprawdź stan tarczy (czy nie ma pęknięć lub wyszczerbień).
- Upewnij się, że wyłącznik jest w pozycji OFF przed podłączeniem do prądu.
- Przeprowadź bieg próbny na biegu jałowym przez 30 sekund w bezpiecznej pozycji.
Parametry w praktyce
- Moc wejściowa
- 1200W - określa wydajność silnika.
- Prędkość bez obciążenia
- 11000/min - maksymalna prędkość obrotowa tarczy.
- Średnica tarczy
- 115mm (G 12SE2) lub 125mm (G 13SE2) - dobierz odpowiednią tarczę do modelu.
Ilustracje i schematy
- Fig. 1: Montaż i regulacja osłony tarczy.
- Fig. 2: Prawidłowy kąt szlifowania (15° – 30°).
- Fig. 3: Obsługa wyłącznika (z blokadą i bez).
- Fig. 4: Montaż i demontaż tarczy szlifierskiej.
Zgodność modelu
- Nie używaj tarcz do cięcia do szlifowania bocznego.
- Nie używaj redukcji ani adapterów do tarcz z większym otworem.
- Używaj tylko tarcz o prędkości obwodowej 80 m/s lub większej.
