Instrukcja obsługi szlifierki kątowej HiKOKI G10SS2 / G12SS2 / G13SS2 / G12STA / G13STA
Szybki przewodnik po instrukcji obsługi szlifierek kątowych HiKOKI serii G10SS2, G12SS2, G13SS2, G12STA oraz G13STA. Zawiera informacje o montażu, bezpiecznej obsłudze, konserwacji i specyfikacji technicznej.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy szlifierek kątowych HiKOKI modeli G10SS2, G12SS2, G13SS2, G12STA oraz G13STA. Przed przystąpieniem do pracy należy zapoznać się ze wszystkimi ostrzeżeniami dotyczącymi bezpieczeństwa, aby uniknąć porażenia prądem, pożaru lub poważnych obrażeń. Urządzenie jest przeznaczone do szlifowania i cięcia metalu oraz materiałów budowlanych.
Montaż i obsługa
Przed rozpoczęciem pracy należy upewnić się, że urządzenie jest odłączone od zasilania. Montaż obejmuje następujące kroki:
- Osłona tarczy: Zamontuj i wyreguluj osłonę tarczy zgodnie z rysunkiem 1.
- Uchwyt boczny: Zamocuj uchwyt boczny (rys. 2) dla lepszej kontroli nad urządzeniem.
- Montaż tarcz: Postępuj zgodnie z rysunkami 3, 4 lub 5 w zależności od rodzaju używanej tarczy (z obniżonym środkiem, tnąca lub diamentowa).
- Obsługa: Użyj przełącznika (rys. 6) do włączania i wyłączania urządzenia.
Konserwacja i kontrola
Regularna konserwacja jest kluczowa dla bezpieczeństwa i żywotności urządzenia:
- Sprawdzaj stan tarczy przed każdym użyciem (brak pęknięć i uszkodzeń).
- Regularnie kontroluj dokręcenie śrub mocujących.
- Kontrolę i wymianę szczotek węglowych oraz przewodu zasilającego należy zlecać wyłącznie autoryzowanemu serwisowi HiKOKI.
- Po zakończeniu pracy przedmuchaj silnik suchym powietrzem, aby usunąć pył i zanieczyszczenia.
Dane techniczne
Szczegółowe specyfikacje techniczne dla poszczególnych modeli znajdują się w tabeli na stronie 133 instrukcji.
Praktyczna pomoc
Typowe problemy
Urządzenie nie uruchamia się
Sprawdź zasilanie, upewnij się, że wtyczka jest podłączona i przełącznik jest w pozycji ON.
Nadmierne wibracje
Sprawdź, czy tarcza jest poprawnie zamontowana i czy nie jest uszkodzona.
Szlifierka traci moc
Nie wywieraj zbyt dużego nacisku na urządzenie podczas pracy; ciężar maszyny jest zazwyczaj wystarczający.
Przed użyciem
- Sprawdź, czy napięcie zasilania jest zgodne z tabliczką znamionową.
- Upewnij się, że przełącznik jest w pozycji OFF przed podłączeniem.
- Sprawdź stan tarczy (brak pęknięć, uszkodzeń).
- Upewnij się, że tarcza jest poprawnie zamontowana i dokręcona.
- Załóż okulary ochronne i inne środki ochrony osobistej.
Ilustracje i schematy
- Rysunek 1: Montaż i regulacja osłony tarczy.
- Rysunek 2: Mocowanie uchwytu bocznego.

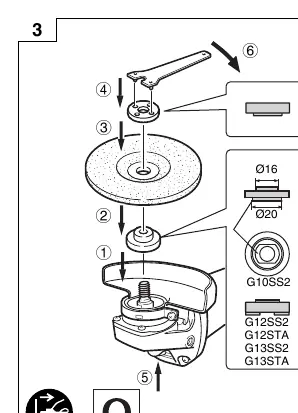

- Rysunek 3: Montaż tarczy z obniżonym środkiem.

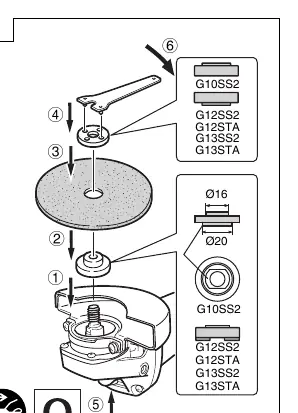

- Rysunek 4: Montaż tarczy tnącej.
- Rysunek 6: Obsługa przełącznika.
Zgodność modelu
- Używaj tylko tarcz o odpowiednich wymiarach dla danego modelu (100mm, 115mm, 125mm).
- Nie używaj tarcz przeznaczonych do większych szlifierek.
Autor opracowania
Marek Zieliński
Redaktor instrukcji technicznych
Specjalizuje się w dokumentacji urządzeń domowych, elektroniki i narzędzi. Dba o jasny opis najważniejszych funkcji oraz praktyczne wskazówki dla użytkownika.
