Instrukcja obsługi szlifierki kątowej HiKOKI G 10SQ2, G 12SQ2, G 13SQ2
Szybki przewodnik po instrukcji obsługi szlifierek kątowych HiKOKI G 10SQ2, G 12SQ2 i G 13SQ2. Dowiedz się, jak bezpiecznie montować osłony, tarcze, obsługiwać urządzenie oraz przeprowadzać konserwację.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy szlifierek kątowych HiKOKI modeli G 10SQ2, G 12SQ2 oraz G 13SQ2. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć porażenia prądem, pożaru lub poważnych obrażeń ciała. Kluczowe jest stosowanie odpowiednich środków ochrony osobistej, takich jak okulary ochronne, maski przeciwpyłowe i ochrona słuchu.
Opis urządzenia i symbole
Urządzenie jest przeznaczone do szlifowania i cięcia materiałów metalowych oraz mineralnych. Symbole użyte na maszynie oznaczają m.in.:
- V: Napięcie znamionowe
- P: Pobór mocy
- n: Prędkość znamionowa
- D: Średnica zewnętrzna tarczy
- d: Średnica otworu tarczy
- t: Grubość tarczy
Montaż i obsługa
Przed montażem jakichkolwiek akcesoriów należy odłączyć urządzenie od zasilania. Montaż obejmuje:
- Osłona tarczy: Musi być bezpiecznie zamocowana i ustawiona tak, aby minimalizować odsłoniętą część tarczy skierowaną w stronę operatora.
- Uchwyt boczny: Należy go zamocować przed rozpoczęciem pracy dla lepszej kontroli.
- Tarcze: Upewnij się, że używasz tarcz o odpowiednich wymiarach i parametrach prędkości.
Podczas pracy nie należy wywierać nadmiernego nacisku na narzędzie, gdyż może to prowadzić do przeciążenia silnika i pogorszenia jakości obróbki. Waga urządzenia jest zazwyczaj wystarczająca do efektywnego szlifowania.
Zastosowanie
Szlifierka jest przeznaczona do:
- Usuwania zadziorów i wykańczania odlewów (stal, brąz, aluminium).
- Szlifowania spoin spawalniczych.
- Cięcia betonu, kamienia, cegły, marmuru i podobnych materiałów.
Konserwacja i przeglądy
Regularna konserwacja jest niezbędna dla bezpieczeństwa:
- Szczotki węglowe: Kontrola i wymiana powinny być wykonywane wyłącznie przez autoryzowany serwis HiKOKI.
- Przewód zasilający: Wymiana musi być przeprowadzona przez autoryzowany serwis.
- Otwory wentylacyjne: Należy je utrzymywać w czystości, aby zapobiec przegrzaniu silnika.
Praktyczna pomoc
Typowe problemy
Narzędzie traci obroty lub słabo szlifuje
Zmniejsz nacisk na narzędzie. Nadmierny nacisk powoduje przeciążenie silnika i obniżenie prędkości obrotowej.
Ryzyko odrzutu (kickback)
Nie dociskaj tarczy zbyt mocno, nie wykonuj zbyt głębokich cięć i nie stój w linii obrotu tarczy. W przypadku zakleszczenia tarczy natychmiast wyłącz urządzenie.
Wibracje podczas pracy
Sprawdź, czy tarcza jest prawidłowo zamontowana i czy śruby mocujące są dokręcone.
Przed użyciem
- Sprawdź, czy napięcie zasilania jest zgodne z tabliczką znamionową.
- Upewnij się, że wyłącznik jest w pozycji OFF przed podłączeniem do prądu.
- Sprawdź stan tarczy szlifierskiej (brak pęknięć, wyszczerbień).
- Upewnij się, że osłona tarczy jest prawidłowo zamontowana.
- Załóż okulary ochronne i inne środki ochrony osobistej.
Parametry w praktyce
- P (Pobór mocy)
- Moc wejściowa urządzenia (900 W).
- n (Prędkość znamionowa)
- Prędkość obrotowa bez obciążenia (10500 /min).
- D (Średnica zewnętrzna tarczy)
- Maksymalna średnica tarczy (100/115/125 mm w zależności od modelu).
Ilustracje i schematy
- Rysunek 1: Montaż i regulacja osłony tarczy.
- Rysunek 2: Montaż uchwytu bocznego.
- Rysunek 3: Montaż tarczy szlifierskiej z obniżonym środkiem.
- Rysunek 6: Obsługa wyłącznika.

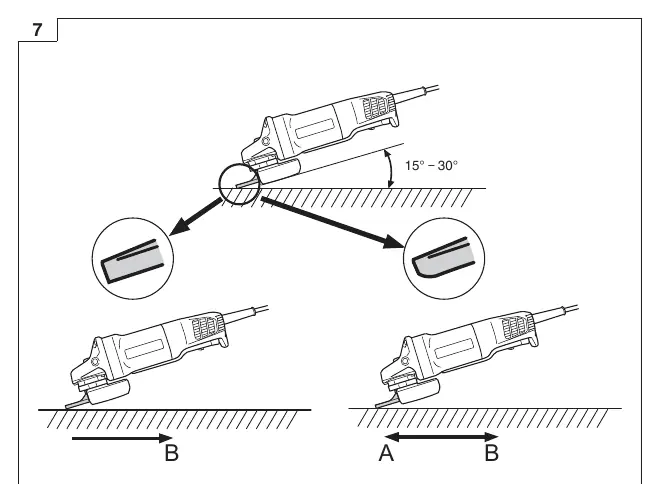

- Rysunek 7: Prawidłowy kąt szlifowania (15-30 stopni).
Zgodność modelu
- Używaj tylko tarcz o prędkości znamionowej równej lub wyższej niż prędkość urządzenia.
- Nie używaj tarcz przeznaczonych do większych szlifierek.
- W przypadku cięcia należy użyć specjalnej osłony do cięcia (sprzedawanej oddzielnie).
