Instrukcja obsługi szlifierki kątowej HiKOKI G 13BYEQ2
Szybki przewodnik po obsłudze szlifierki kątowej HiKOKI G 13BYEQ2. Dowiedz się, jak bezpiecznie montować tarcze, używać osłon, konserwować filtr oraz korzystać z funkcji elektronicznych.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Szlifierka kątowa HiKOKI G 13BYEQ2 to profesjonalne narzędzie wyposażone w zaawansowane funkcje elektroniczne, takie jak łagodny rozruch, zabezpieczenie przed ponownym uruchomieniem po zaniku napięcia oraz ochrona przed przeciążeniem. Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, używać odpowiednich osłon tarczy (Typ A dla tarcz tnących, Typ B dla szlifierskich) oraz stosować środki ochrony osobistej (okulary ochronne, maska przeciwpyłowa).
Opis urządzenia i elementy zestawu
Urządzenie składa się z silnika, przekładni, uchwytu bocznego oraz systemu mocowania tarcz. W zestawie standardowym znajdują się: osłona tarczy, klips osłony, uchwyt boczny oraz klucz. Dodatkowe akcesoria, takie jak tarcze diamentowe czy adaptery do odsysania pyłu, są sprzedawane oddzielnie.
Montaż i przygotowanie do pracy
- Montaż osłony: Upewnij się, że używasz właściwego typu osłony. Osłonę należy zamocować tak, aby otwór w osłonie był wyrównany z wypustką dźwigni.
- Montaż tarczy: Przed montażem upewnij się, że urządzenie jest odłączone od zasilania. Użyj dołączonego klucza do dokręcenia nakrętki tarczy. Upewnij się, że podkładka tarczy (C) jest poprawnie założona.
- Uchwyt boczny: Przykręć uchwyt boczny do obudowy przekładni, aby zapewnić pewny chwyt oburącz.
Obsługa i techniki pracy
Podczas pracy zawsze trzymaj urządzenie oburącz. W przypadku szlifowania zgrubnego utrzymuj kąt nachylenia narzędzia w zakresie 15°–30° względem powierzchni obrabianej. Podczas cięcia nie wywieraj nadmiernego nacisku i nie przechylaj tarczy, aby uniknąć zakleszczenia i odrzutu.
Funkcje elektroniczne
- Łagodny rozruch: Redukuje odrzut przy starcie urządzenia.
- Zabezpieczenie przed ponownym uruchomieniem: Jeśli zasilanie zostanie przerwane podczas pracy, urządzenie nie uruchomi się automatycznie po powrocie prądu. Należy wyłączyć przełącznik i włączyć go ponownie.
- Ochrona przed przeciążeniem: W przypadku przeciążenia silnika zasilanie zostanie odcięte. Należy zwolnić przełącznik, usunąć przyczynę przeciążenia i uruchomić ponownie.
Konserwacja i czyszczenie
Regularnie czyść otwory wentylacyjne oraz filtr powietrza. Po użyciu usuń pył z filtra za pomocą miękkiej szczotki. Jeśli filtr jest mocno zabrudzony, można go zdjąć i przedmuchać sprężonym powietrzem. Nie używaj rozpuszczalników chemicznych do czyszczenia obudowy, gdyż mogą uszkodzić plastikowe elementy.
Rozwiązywanie problemów
Jeśli urządzenie nie działa, sprawdź najpierw zasilanie. W przypadku zadziałania zabezpieczeń elektronicznych (przeciążenie, przegrzanie), odczekaj kilka minut, aż urządzenie ostygnie, zwolnij przełącznik i spróbuj uruchomić je ponownie. Jeśli problem nadal występuje, skontaktuj się z autoryzowanym serwisem HiKOKI.
Praktyczna pomoc
Typowe problemy
Urządzenie nie uruchamia się po przerwie w zasilaniu
Ustaw przełącznik w pozycji OFF i odczekaj co najmniej 1 sekundę przed ponownym włączeniem (zabezpieczenie 0 voltage restart).
Silnik zatrzymuje się podczas pracy
Zadziałało zabezpieczenie przed przeciążeniem lub przegrzaniem. Zwolnij przełącznik, usuń przyczynę (np. zbyt mocny docisk) i odczekaj chwilę przed ponownym uruchomieniem.
Wibracje lub hałas
Sprawdź, czy tarcza jest poprawnie zamontowana, dokręcona kluczem i czy nie jest uszkodzona.
Przed użyciem
- Sprawdź, czy napięcie zasilania jest zgodne z tabliczką znamionową.
- Upewnij się, że przełącznik jest w pozycji OFF przed podłączeniem do prądu.
- Zamontuj odpowiednią osłonę tarczy (Typ A dla tarcz tnących, Typ B dla szlifierskich).
- Upewnij się, że tarcza nie jest pęknięta ani uszkodzona.
- Dokręć nakrętkę tarczy za pomocą dołączonego klucza.
Parametry w praktyce
- Moc wejściowa: 1320 W
- Moc silnika urządzenia.
- Prędkość znamionowa: 8500 /min
- Maksymalna prędkość obrotowa tarczy.
- Średnica tarczy: 125 mm
- Maksymalna średnica kompatybilnej tarczy.
Ilustracje i schematy

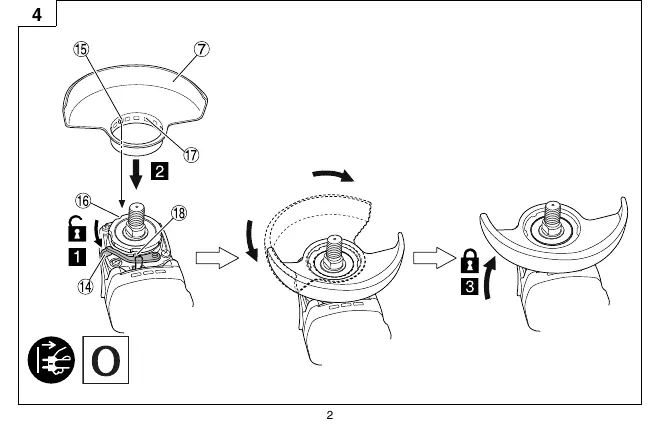

- Rysunek 4: Montaż i regulacja osłony tarczy.
- Rysunek 6 i 7: Sposób montażu różnych typów tarcz (szlifierskich i tnących).
- Rysunek 9: Prawidłowy kąt szlifowania (15-30 stopni).
Zgodność modelu
- Używaj tylko osłon typu A dla tarcz tnących.
- Używaj tylko osłon typu B dla tarcz szlifierskich.
- Nie używaj tarcz z segmentami większymi niż 10 mm.
