Instrukcja obsługi wiertarki HiKOKI D 13VL

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy wiertarki HiKOKI D 13VL. Dokument zawiera kluczowe informacje dotyczące bezpiecznej obsługi, montażu akcesoriów, technik wiercenia oraz konserwacji urządzenia. Przed przystąpieniem do pracy należy zapoznać się z ostrzeżeniami dotyczącymi bezpieczeństwa elektrycznego i osobistego.

Opis urządzenia i akcesoria

Wiertarka HiKOKI D 13VL jest przeznaczona do wiercenia otworów w metalu, drewnie i tworzywach sztucznych. W skład zestawu wchodzą:

• Wiertarka (jednostka główna)
• Klucz do uchwytu (tylko dla modeli z uchwytem kluczykowym)
• Uchwyt boczny
• Ogranicznik głębokości

Montaż i obsługa

Szczegółowe procedury montażu i obsługi przedstawiono na rysunkach w dalszej części instrukcji:

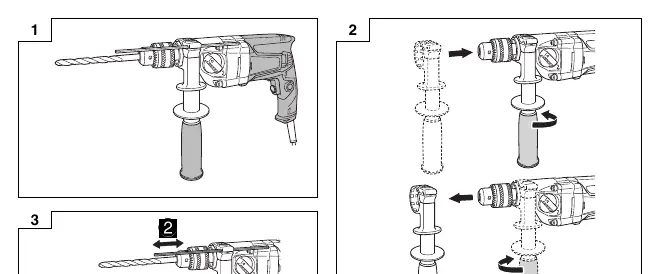

• Rysunek 1: Izolowana powierzchnia chwytająca.
• Rysunek 2: Mocowanie i zdejmowanie uchwytu bocznego.
• Rysunek 3: Używanie ogranicznika głębokości.

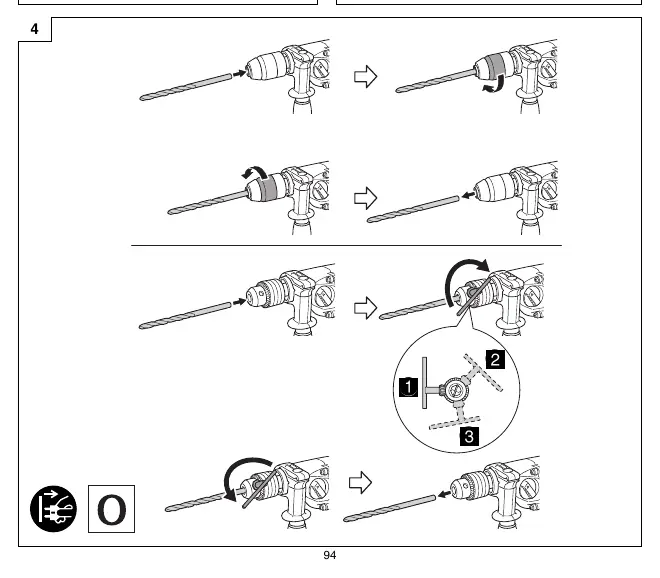

• Rysunek 4: Montaż i demontaż wiertła.

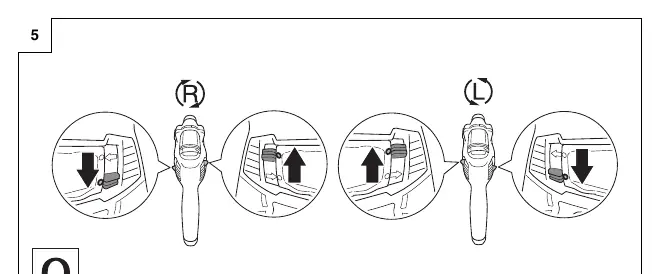

• Rysunek 5: Wybór kierunku obrotów.
• Rysunek 6-8: Obsługa wyłącznika i blokada.
• Rysunek 9: Zmiana prędkości obrotowej.

Wskazówki dotyczące wiercenia

• W metalu lub plastiku: Używaj zwykłych wierteł do metalu.
• W drewnie: Używaj zwykłych wierteł do drewna. Przy wierceniu otworów o średnicy 6,5 mm lub mniejszych używaj wierteł do metalu.
• Technika: Rozpoczynaj wiercenie powoli, stopniowo zwiększając prędkość. Zawsze wywieraj nacisk w linii prostej z wiertłem. Jeśli wiertło utknie, natychmiast zwolnij spust.

Konserwacja i przegląd

• Wiertła: Używanie stępionych wierteł powoduje przeciążenie silnika i spadek wydajności. Wymień lub naostrz wiertło, gdy zauważysz zużycie.
• Śruby montażowe: Regularnie sprawdzaj dokręcenie wszystkich śrub.
• Silnik: Dbaj o to, aby uzwojenie silnika nie uległo uszkodzeniu ani nie zostało zalane olejem lub wodą.
• Szczotki węglowe: Kontrola i wymiana szczotek powinna być przeprowadzana wyłącznie przez autoryzowany serwis HiKOKI.
• Przewód zasilający: Wymiana musi być wykonana przez autoryzowany serwis HiKOKI.

Bezpieczeństwo

Zawsze przestrzegaj lokalnych przepisów bezpieczeństwa. Zaleca się stosowanie wyłącznika różnicowoprądowego (RCD) o prądzie znamionowym 30 mA lub mniejszym.
