Instrukcja obsługi wiertarko-wkrętarki Bosch UniversalDrill 18V / UniversalImpact 18V
Szybki przewodnik po instrukcji obsługi wiertarko-wkrętarki Bosch UniversalDrill 18V oraz UniversalImpact 18V. Dowiedz się, jak bezpiecznie montować osprzęt, ładować akumulator, ustawiać moment obrotowy i obsługiwać urządzenie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja dotyczy wiertarko-wkrętarek Bosch UniversalDrill 18V oraz UniversalImpact 18V. Dokument zawiera kluczowe wskazówki dotyczące bezpiecznej obsługi, montażu osprzętu, ładowania akumulatora oraz konserwacji urządzenia. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa zawartymi w instrukcji.
Opis urządzenia
Urządzenie wyposażone jest w szybkozaciskowy uchwyt wiertarski, pierścień regulacji momentu obrotowego, przełącznik biegów oraz wbudowane oświetlenie robocze LED. Model UniversalImpact 18V posiada dodatkowo pierścień wyboru trybu pracy (wiercenie, wkręcanie, wiercenie udarowe).
Montaż i przygotowanie

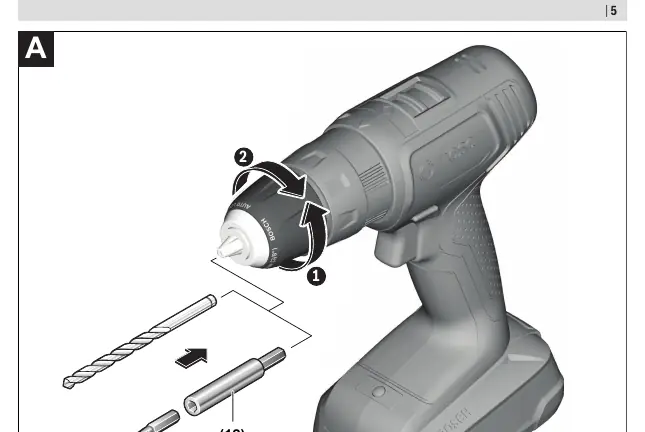

Przed przystąpieniem do jakichkolwiek prac przy urządzeniu (np. konserwacja, wymiana narzędzi) należy wyjąć akumulator. Akumulator należy ładować wyłącznie za pomocą zalecanych ładowarek. Aby wymienić narzędzie, należy otworzyć szybkozaciskowy uchwyt wiertarski, włożyć wiertło lub bit, a następnie mocno dokręcić tuleję uchwytu.
Obsługa
Urządzenie posiada przełącznik kierunku obrotów (prawo/lewo) oraz płynną regulację prędkości obrotowej za pomocą włącznika. Moment obrotowy można ustawić w 20 stopniach, co pozwala na precyzyjne wkręcanie śrub. Przełącznik biegów umożliwia wybór między niskim (I) a wysokim (II) zakresem prędkości obrotowej.
Konserwacja i serwis
Aby zapewnić bezpieczną pracę, należy utrzymywać urządzenie oraz otwory wentylacyjne w czystości. Wszelkie naprawy powinny być wykonywane przez wykwalifikowany personel przy użyciu oryginalnych części zamiennych.
Dane techniczne
Urządzenia zasilane są akumulatorami 18V. Maksymalna średnica wiercenia w stali wynosi 10 mm, a w drewnie 30 mm. Model UniversalImpact 18V umożliwia wiercenie udarowe w cegle do 10 mm.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Urządzenie nie włącza się
Sprawdź stan naładowania akumulatora i upewnij się, że jest poprawnie włożony do uchwytu.
Wiertło lub bit wypada z uchwytu
Upewnij się, że tuleja szybkozaciskowego uchwytu wiertarskiego jest mocno dokręcona ręcznie.
Przegrzewanie się narzędzia
Po długiej pracy na niskich obrotach, uruchom narzędzie na około 3 minuty na maksymalnych obrotach bez obciążenia, aby je schłodzić.
Przed użyciem
- Naładuj akumulator przed pierwszym użyciem.
- Ustaw przełącznik kierunku obrotów w pozycji środkowej przed włożeniem akumulatora.
- Upewnij się, że wybrano odpowiedni bieg (I dla dużych średnic/wkręcania, II dla małych średnic).
- Sprawdź, czy wybrany tryb pracy (wkręcanie/wiercenie/wiercenie udarowe) jest odpowiedni dla wykonywanego zadania.
Parametry w praktyce
- Napięcie znamionowe
- 18V - napięcie zasilania akumulatorowego.
- Moment obrotowy
- Siła dokręcania, regulowana w 20 stopniach.
- Prędkość obrotowa
- Regulowana płynnie za pomocą włącznika/wyłącznika.
Ilustracje i schematy
- (1) Uchwyt narzędziowy
- (2) Szybkozaciskowy uchwyt wiertarski
- (3) Pierścień regulacji momentu obrotowego
- (9) Przełącznik kierunku obrotów
- (10) Włącznik/wyłącznik
Zgodność modelu
- Kompatybilne z akumulatorami Bosch PBA 18V.
