Instrukcja obsługi wiertarko-wkrętarki akumulatorowej Bosch Professional GSR 1440-LI /...
Szybki przewodnik po instrukcji obsługi wiertarko-wkrętarki akumulatorowej Bosch Professional GSR 1440-LI / 1800-LI. Dowiedz się, jak bezpiecznie używać narzędzia, montować osprzęt, ustawiać moment obrotowy i dbać o akumulator.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy wiertarko-wkrętarek akumulatorowych Bosch Professional GSR 1440-LI oraz GSR 1800-LI. Urządzenie przeznaczone jest do wkręcania i wykręcania śrub oraz wiercenia w drewnie, metalu, ceramice i tworzywach sztucznych.
Bezpieczeństwo użytkowania
- Przed przystąpieniem do jakichkolwiek prac przy urządzeniu (np. konserwacja, wymiana narzędzi) oraz podczas transportu i przechowywania, należy ustawić przełącznik kierunku obrotów w pozycji środkowej.
- Akumulator dostarczany jest w stanie częściowo naładowanym. Przed pierwszym użyciem należy go całkowicie naładować w ładowarce.
- Akumulator wyposażony jest w czujnik temperatury NTC, który pozwala na ładowanie tylko w zakresie temperatur od 0 °C do 45 °C.
- Podczas pracy z urządzeniem należy nosić środki ochrony słuchu.
Elementy urządzenia i obsługa
Urządzenie posiada mechaniczny przełącznik biegów oraz pierścień wyboru momentu obrotowego. Zmiany biegów należy dokonywać wyłącznie przy nieruchomym urządzeniu. Przełącznik biegów należy zawsze przesuwać do końca.
Podstawowe czynności:
- Wyjmowanie/wkładanie akumulatora: Zgodnie z rysunkami 1 i 2 na stronie 138.
- Montaż narzędzia roboczego: Zgodnie z rysunkiem 3 na stronie 138.
- Ustawianie kierunku obrotów: Zgodnie z rysunkiem 4 na stronie 139.
- Wybór momentu obrotowego: Zgodnie z rysunkiem 5 na stronie 139.
- Wybór trybu wiercenia: Zgodnie z rysunkiem 6 na stronie 140.
- Mechaniczny wybór biegu: Zgodnie z rysunkiem 7 na stronie 140.
- Włączanie/wyłączanie: Zgodnie z rysunkiem 8 na stronie 140.
Konserwacja i czyszczenie
Aby zapewnić bezpieczną i wydajną pracę, należy zawsze utrzymywać urządzenie oraz szczeliny wentylacyjne w czystości. W przypadku pytań dotyczących napraw lub części zamiennych, należy kontaktować się z autoryzowanym serwisem Bosch, podając 10-cyfrowy numer katalogowy urządzenia znajdujący się na tabliczce znamionowej.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Urządzenie nie włącza się
Sprawdź, czy akumulator jest naładowany i poprawnie włożony.
Wiertło lub bit wypada z uchwytu
Upewnij się, że uchwyt wiertarski jest mocno dokręcony.
Wysokie momenty reakcji podczas pracy
Przy dokręcaniu lub odkręcaniu śrub trzymaj urządzenie pewnie, aby uniknąć odrzutu.
Przed użyciem
- Naładuj akumulator przed pierwszym użyciem.
- Sprawdź, czy przełącznik kierunku obrotów jest w pozycji środkowej (blokada).
- Upewnij się, że wybrane narzędzie robocze jest odpowiednie do materiału.
- Sprawdź, czy akumulator jest poprawnie włożony.
Parametry w praktyce
- Prędkość obrotowa (n0)
- Prędkość bez obciążenia na 1. i 2. biegu.
- Moment obrotowy (M)
- Maksymalna siła dokręcania (zgodnie z ISO 5393).
- Zakres mocowania uchwytu
- Maksymalna średnica chwytu narzędzia, które można zamontować.
Ilustracje i schematy
- Rysunek 1-2: Wyjmowanie i wkładanie akumulatora.
- Rysunek 3: Montaż narzędzia roboczego w uchwycie.
- Rysunek 4: Ustawianie kierunku obrotów.

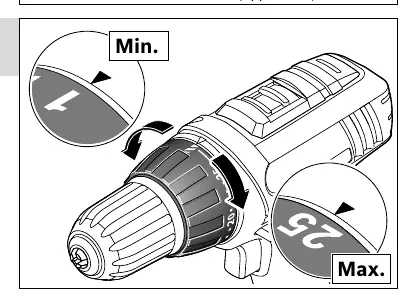

- Rysunek 5: Ustawianie momentu obrotowego.

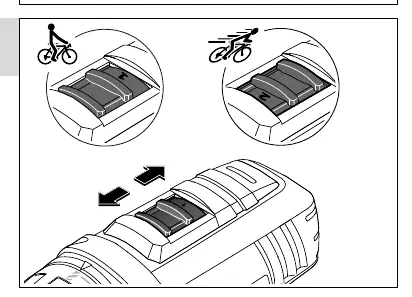

- Rysunek 7: Mechaniczny wybór biegu.
Zgodność modelu
- Używaj tylko oryginalnych akumulatorów Bosch o napięciu zgodnym z tabliczką znamionową urządzenia.
