Instrukcja obsługi wiertarko-wkrętarki Hilti SF 144-A / SFH 144-A

Najważniejsze informacje

Niniejsza instrukcja dotyczy wiertarko-wkrętarki Hilti SF 144-A oraz wiertarko-wkrętarki udarowej SFH 144-A. Przed pierwszym użyciem należy bezwzględnie przeczytać instrukcję bezpieczeństwa. Urządzenie przeznaczone jest do użytku profesjonalnego przez przeszkolony personel.

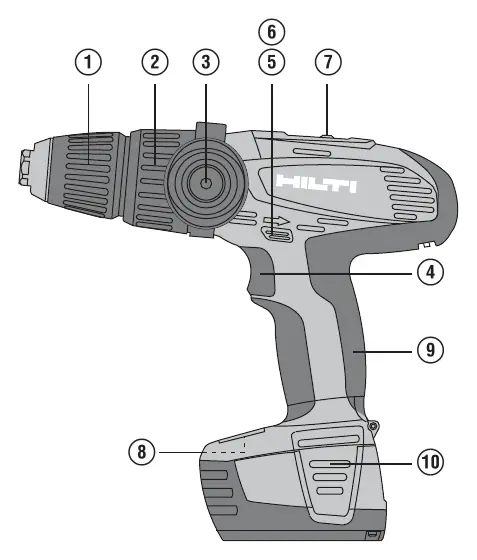

Opis urządzenia

Główne elementy sterujące urządzenia obejmują:

• Szybkozaciskowy uchwyt wiertarski
• Pierścień ustawienia momentu obrotowego i trybu pracy
• Uchwyt boczny
• Włącznik z elektroniczną regulacją prędkości
• Przełącznik obrotów (lewo/prawo)
• Przełącznik biegów (2-biegowy w SF 144-A, 3-biegowy w SFH 144-A)
• Przyciski zwalniające akumulator

Przygotowanie do pracy

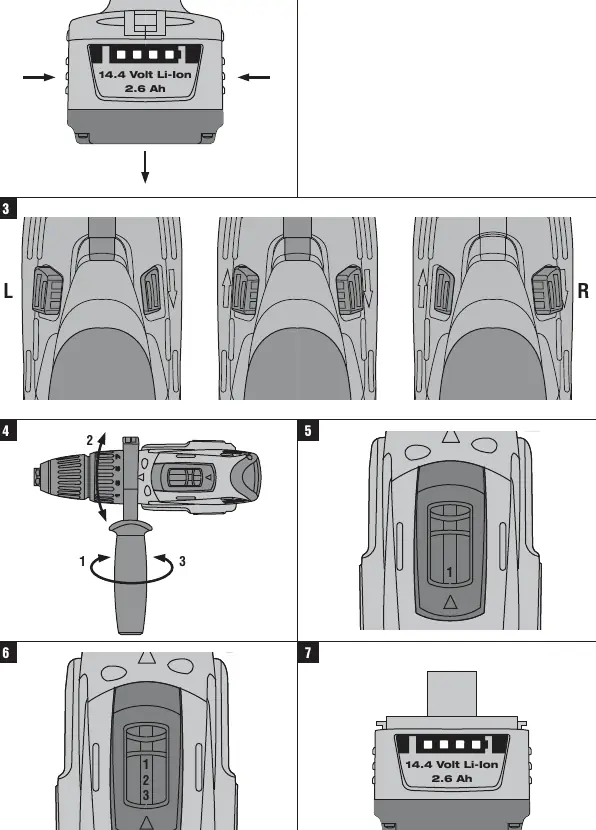

Przed rozpoczęciem pracy należy naładować akumulator. Nowy akumulator wymaga poprawnego naładowania przed pierwszym użyciem. Aby zamontować akumulator, należy wsunąć go od dołu do urządzenia, aż do usłyszenia kliknięcia. Aby wyjąć akumulator, należy nacisnąć oba przyciski zwalniające i pociągnąć akumulator w dół.

Obsługa

Ustawienie obrotów: Przełącznik obrotów służy do wyboru kierunku pracy. Pozycja środkowa blokuje włącznik (blokada transportowa).

Uchwyt boczny: Należy go używać dla lepszej kontroli. Aby wyregulować, należy poluzować opaskę zaciskową, obracając uchwyt w lewo, ustawić w żądanej pozycji i dokręcić w prawo.

Wybór prędkości: Mechaniczny przełącznik biegów pozwala na wybór zakresu prędkości. W modelu SFH 144-A dostępne są 3 biegi, w SF 144-A – 2 biegi.

Wiercenie i wkręcanie: Przed wierceniem należy upewnić się, że wiertło jest czyste i poprawnie zamocowane w uchwycie. W przypadku modelu SFH 144-A, aby wiercić z udarem, należy ustawić pierścień trybu pracy na symbol młotka.

Konserwacja

Należy regularnie czyścić urządzenie, szczególnie uchwyt i otwory wentylacyjne. Nie używać środków czyszczących zawierających silikon. W przypadku zablokowania otworów wentylacyjnych, należy je wyczyścić suchą szczotką. Akumulatory Li-Ion nie mają efektu pamięci i powinny być przechowywane w chłodnym, suchym miejscu.

Rozwiązywanie problemów

W przypadku problemów z działaniem urządzenia, należy sprawdzić stan naładowania akumulatora oraz poprawność jego zamocowania. Jeśli urządzenie nie wykazuje udaru, należy sprawdzić ustawienie pierścienia trybu pracy. W przypadku przegrzania lub awarii elektrycznej, należy natychmiast wyłączyć urządzenie i skontaktować się z serwisem Hilti.
