Instrukcja obsługi młota wyburzeniowego Hilti TE 1500-AVR
Szybki przewodnik po instrukcji obsługi młota wyburzeniowego Hilti TE 1500-AVR. Dowiedz się, jak bezpiecznie używać urządzenia, montować akcesoria, dbać o konserwację i rozwiązywać typowe problemy techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Młot wyburzeniowy Hilti TE 1500-AVR jest przeznaczony do ciężkich prac związanych z kuciem i wyburzaniem betonu, muru, kamienia oraz asfaltu. Urządzenie wyposażone jest w system aktywnej redukcji wibracji (AVR). Przed przystąpieniem do pracy należy zapoznać się z instrukcją bezpieczeństwa, używać odpowiednich środków ochrony osobistej (okulary, słuchawki, rękawice) oraz upewnić się, że zasilanie jest zgodne z tabliczką znamionową.
Opis urządzenia
Główne elementy urządzenia to:
- Uchwyt narzędziowy (Chuck)
- Otwory wentylacyjne
- Uchwyt boczny
- Włącznik/wyłącznik
- Wskaźnik serwisowy
- Przewód zasilający
Montaż uchwytu bocznego
Uchwyt boczny należy zamontować przed rozpoczęciem pracy. Upewnij się, że jest on poprawnie założony i mocno dokręcony, aby zachować pełną kontrolę nad urządzeniem podczas pracy.
Montaż akcesoriów
Aby zamontować dłuto:
- Nałóż niewielką ilość smaru Hilti na końcówkę dłuta.
- Wsuń dłuto w uchwyt narzędziowy, obracając je, aż usłyszysz kliknięcie blokady.
- Sprawdź, czy dłuto jest poprawnie osadzone.
Aby wyjąć dłuto, pociągnij blokadę uchwytu do tyłu i wyjmij narzędzie. Pamiętaj, że dłuto może być gorące po pracy – używaj rękawic ochronnych.
Obsługa
Podczas pracy:
- Dłuto można ustawić w 6 różnych pozycjach (co 60 stopni).

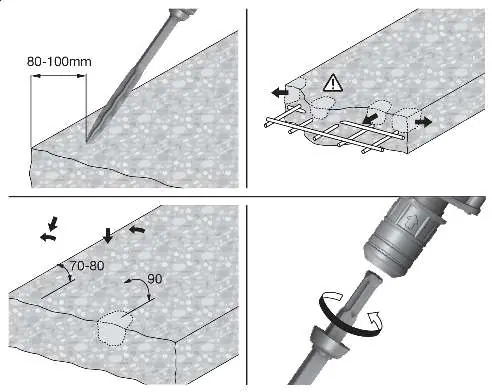

- Zacznij pracę w odległości 80-100 mm od krawędzi materiału.
- Utrzymuj kąt natarcia między 70 a 80 stopni, a następnie zwiększ go do 90 stopni w miarę zagłębiania się w materiał.
- Regularnie obracaj dłuto, aby zapewnić równomierne zużycie i proces samoostrzenia.
Konserwacja
Regularnie czyść otwory wentylacyjne suchą szczotką. Osłonę przeciwpyłową na uchwycie należy czyścić suchą szmatką i okresowo smarować. W przypadku uszkodzenia osłony przeciwpyłowej należy ją niezwłocznie wymienić. Naprawy elektryczne mogą być wykonywane wyłącznie przez wykwalifikowany personel.
Rozwiązywanie problemów
Wskaźnik serwisowy informuje o stanie urządzenia:
- Świeci na czerwono: Wymagany serwis lub wystąpiła usterka.
- Miga na czerwono: Aktywowane zabezpieczenie przed przegrzaniem lub zbyt wysokie napięcie zasilania.
Informacje o producencie
Hilti
Praktyczna pomoc
Typowe problemy
Młot nie startuje
Poczekaj do 4 sekund na inicjalizację elektroniki po podłączeniu do prądu lub zresetuj włącznik.
Brak udaru
Narzędzie jest zbyt zimne. Dociśnij dłuto do powierzchni i pozwól mu pracować na biegu jałowym, aż mechanizm udarowy zacznie działać.
Wskaźnik serwisowy świeci na czerwono
Wymagany serwis lub wystąpiła usterka. Skontaktuj się z serwisem Hilti.
Wskaźnik serwisowy miga na czerwono
Przegrzanie urządzenia lub zbyt wysokie napięcie zasilania. Pozwól urządzeniu ostygnąć lub sprawdź gniazdko.
Przed użyciem
- Sprawdź, czy uchwyt boczny jest poprawnie zamontowany.
- Upewnij się, że dłuto jest nasmarowane smarem Hilti.
- Sprawdź, czy napięcie zasilania jest zgodne z tabliczką znamionową.
- Załóż środki ochrony osobistej (okulary, słuchawki, rękawice, maskę przeciwpyłową).
- Upewnij się, że w obszarze pracy nie ma ukrytych kabli elektrycznych ani rur.
Parametry w praktyce
- Energia pojedynczego udaru
- 30 J - siła uderzenia młota.
Ilustracje i schematy
- Rysunek 1: Przegląd elementów urządzenia.
- Rysunek 2: Montaż uchwytu bocznego.
- Rysunek 3: Montaż i demontaż dłuta.
- Rysunek 4: Technika pracy i kąt natarcia.
Zgodność modelu
- Używaj tylko oryginalnych części i smarów Hilti.
- W przypadku zasilania z generatora, jego moc musi być co najmniej dwukrotnie wyższa od mocy znamionowej młota.
- Napięcie zasilania musi mieścić się w zakresie +5% / -15% napięcia znamionowego.
