Instrukcja obsługi szlifierki kątowej Hilti AG 150-20SE
Szybki przewodnik po instrukcji obsługi szlifierki kątowej Hilti AG 150-20SE. Zawiera informacje o montażu osłon, wymianie tarcz, ustawieniach prędkości, konserwacji oraz rozwiązywaniu problemów.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Szlifierka kątowa Hilti AG 150-20SE to profesjonalne narzędzie przeznaczone do cięcia, szlifowania, szczotkowania i obróbki materiałów metalowych oraz mineralnych. Urządzenie wyposażone jest w system 3D Active Torque Control (3DATC), który automatycznie wyłącza narzędzie w przypadku nagłego, nieprzewidzianego ruchu, oraz elektroniczną regulację prędkości (3000-9400 obr./min).
Opis urządzenia
- Przycisk blokady wrzeciona
- Włącznik/wyłącznik
- Regulacja prędkości z wskaźnikiem LED
- Filtr przeciwpyłowy
- Uchwyt boczny tłumiący wibracje
- Nakrętka szybkomocująca Kwik lock (opcjonalnie)
Montaż i przygotowanie
Przed przystąpieniem do pracy należy upewnić się, że urządzenie jest odłączone od zasilania.
- Uchwyt boczny: Wkręć uchwyt w jedną z dostępnych tulei gwintowanych.
- Osłona: Zamontuj osłonę na kołnierzu wrzeciona, dopasowując trójkątne oznaczenia. Naciśnij przycisk odblokowujący i obróć osłonę do żądanej pozycji, aż zatrzaśnie się na miejscu.
- Tarcze: Użyj przycisku blokady wrzeciona, aby zablokować wrzeciono podczas montażu lub demontażu tarczy. W przypadku nakrętki Kwik lock, dokręć ją ręcznie zgodnie z ruchem wskazówek zegara.
Obsługa
- Włączanie: Podłącz wtyczkę do gniazdka. Naciśnij tylną część włącznika, przesuń go do przodu i zablokuj.
- Regulacja prędkości: Użyj przycisków + i -, aby wybrać żądany stopień prędkości. Ustawienie jest zapisywane w pamięci.
- Szlifowanie: Prowadź urządzenie pod kątem 5° do 30° z umiarkowanym naciskiem.
- Cięcie: Pracuj z umiarkowanym posuwem, nie przechylaj urządzenia.
Konserwacja i czyszczenie
- Regularnie czyść otwory wentylacyjne suchą szczotką.
- Czyść filtr przeciwpyłowy. Jeśli jest uszkodzony, należy go wymienić.
- Używaj tylko lekko wilgotnej szmatki do czyszczenia obudowy. Nie używaj agresywnych środków czyszczących ani myjek ciśnieniowych.
Rozwiązywanie problemów
W przypadku problemów z uruchomieniem lub pracą urządzenia, sprawdź zasilanie oraz stan kabla. Jeśli diody LED prędkości szybko migają, oznacza to przeciążenie – zwolnij włącznik i pozwól urządzeniu pracować bez obciążenia przez 30 sekund. Jeśli diody migają wolno, aktywowano system 3D ATC – wyłącz i włącz urządzenie ponownie.
Informacje o producencie
Hilti
Praktyczna pomoc
Typowe problemy
Produkt nie uruchamia się
Sprawdź zasilanie w gniazdku. Sprawdź, czy kabel zasilający lub wtyczka nie są uszkodzone.
Produkt wyłącza się, diody LED prędkości szybko migają
Przeciążenie. Zwolnij włącznik, naciśnij ponownie i pozwól urządzeniu pracować bez obciążenia przez ok. 30 sekund.
Produkt wyłącza się, diody LED prędkości wolno migają
Aktywowano system 3D ATC z powodu nagłego ruchu. Wyłącz i włącz urządzenie ponownie.
Szlifierka bardzo się nagrzewa
Zatkane otwory wentylacyjne. Wyczyść otwory wentylacyjne.
Przed użyciem
- Sprawdź, czy wszystkie widoczne części są sprawne i nieuszkodzone.
- Upewnij się, że osłona jest poprawnie zamontowana i zablokowana.
- Sprawdź, czy akcesoria (tarcze) są odpowiednio dobrane i zamocowane.
- Załóż okulary ochronne i inne wymagane środki ochrony osobistej.
- Sprawdź stan kabla zasilającego.
Ilustracje i schematy

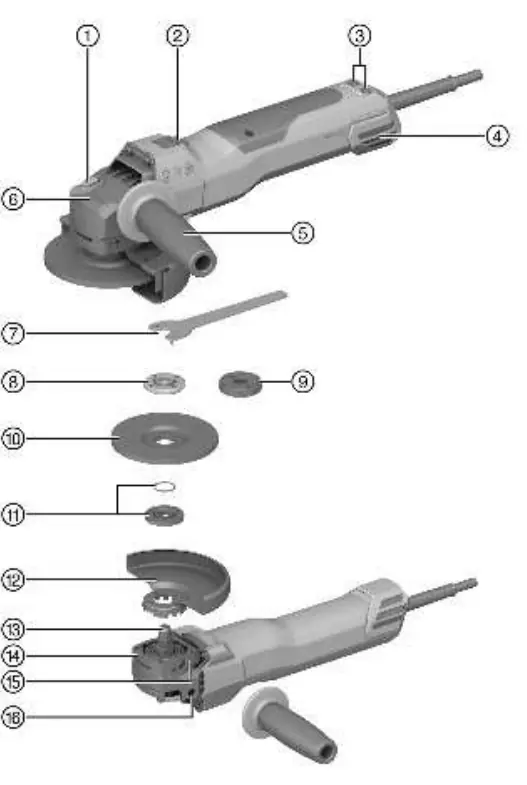

- 1: Przegląd elementów urządzenia
- 6: Montaż osłony
- 9: Montaż tarczy szlifierskiej
- 10: Montaż tarczy z nakrętką Kwik lock
- 14: Włączanie urządzenia
Zgodność modelu
- Używaj tylko tarcz o średnicy 150 mm z odpowiednią osłoną 150 mm.
- Nie używaj tarcz do cięcia do szlifowania zgrubnego.
- W przypadku pracy z materiałami mineralnymi używaj odpowiedniego odsysania pyłu.
