Instrukcja obsługi szlifierki kątowej Hilti DCG 125-S / DAG 125-S / DAG 125-SE
Szybki przewodnik po instrukcji obsługi szlifierek kątowych Hilti DCG 125-S, DAG 125-S oraz DAG 125-SE. Dowiedz się, jak bezpiecznie montować osłony i tarcze, obsługiwać urządzenie oraz przeprowadzać konserwację.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Szlifierki kątowe Hilti DCG 125-S, DAG 125-S i DAG 125-SE są przeznaczone do profesjonalnego cięcia i szlifowania metalu oraz materiałów mineralnych na sucho. Przed użyciem należy bezwzględnie przeczytać instrukcję, używać wymaganych środków ochrony osobistej (okulary, rękawice, maska przeciwpyłowa) oraz zawsze montować uchwyt boczny i osłonę.
Opis urządzenia
Urządzenie wyposażone jest w:
- Włącznik/wyłącznik z blokadą.
- Uchwyt boczny tłumiący drgania.
- Przycisk blokady wrzeciona.
- Osłonę tarczy.
- System Kwik-Lock (opcjonalnie) do szybkiej wymiany tarcz.
- Regulację prędkości (tylko model DAG 125-SE).
Montaż i przygotowanie
Montaż osłony: Osłonę należy zamontować na kołnierzu wrzeciona, dopasowując oznaczenia trójkątne, a następnie obrócić do żądanej pozycji, aż przycisk zwalniający wskoczy na miejsce. Zamknięta strona osłony musi zawsze być skierowana w stronę operatora.
Montaż tarczy:
- Oczyść kołnierz mocujący i nakrętkę.
- Załóż kołnierz na wrzeciono.
- Nałóż tarczę.
- Przykręć nakrętkę mocującą (lub Kwik-Lock).
- Użyj przycisku blokady wrzeciona tylko wtedy, gdy wrzeciono jest nieruchome.
Obsługa
Podczas pracy należy trzymać urządzenie oburącz. W przypadku szlifowania, optymalny kąt tarczy względem materiału to 5°–30°. Podczas cięcia należy trzymać tarczę pod kątem 90° do powierzchni. Model DAG 125-SE posiada pokrętło do płynnej regulacji prędkości w zakresie 2800–11000 obr./min.
Konserwacja i bezpieczeństwo
Regularnie czyść otwory wentylacyjne suchą szczotką. Nie używaj wody ani pary do czyszczenia. W przypadku pracy z materiałami przewodzącymi (np. metal, włókno węglowe) zaleca się częstsze przeglądy serwisowe. Jeśli urządzenie zaczyna pracę z szarpnięciem, może to oznaczać uszkodzenie elektroniki – należy oddać narzędzie do serwisu Hilti.
Informacje o producencie
Hilti
Praktyczna pomoc
Typowe problemy
Szlifierka nie uruchamia się
Sprawdź zasilanie, kabel i wtyczkę. Jeśli problem trwa, szczotki węglowe mogą być zużyte – skontaktuj się z serwisem.
Szlifierka nie osiąga pełnej mocy
Użyj przedłużacza o odpowiednim przekroju przewodu zgodnie z tabelą w instrukcji.
Tarcza zakleszcza się
System ATC wyłączy urządzenie. Zwolnij włącznik, wyjmij tarczę z materiału i uruchom ponownie.
Przed użyciem
- Sprawdź, czy osłona jest poprawnie zamontowana i zablokowana.
- Upewnij się, że tarcza jest odpowiednia do materiału i prędkości obrotowej (min. 11 000/min).
- Zamontuj uchwyt boczny.
- Sprawdź stan kabla zasilającego pod kątem uszkodzeń.
- Załóż środki ochrony osobistej (okulary, rękawice, maska przeciwpyłowa).
Parametry w praktyce
- Protection class II
- Urządzenie z podwójną izolacją, nie wymaga uziemienia.
Ilustracje i schematy

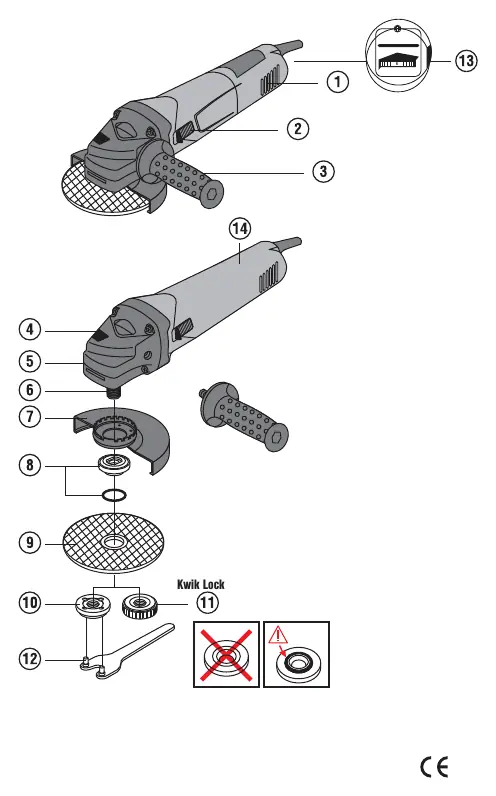

- Rysunek 1: Przegląd elementów sterujących i komponentów.

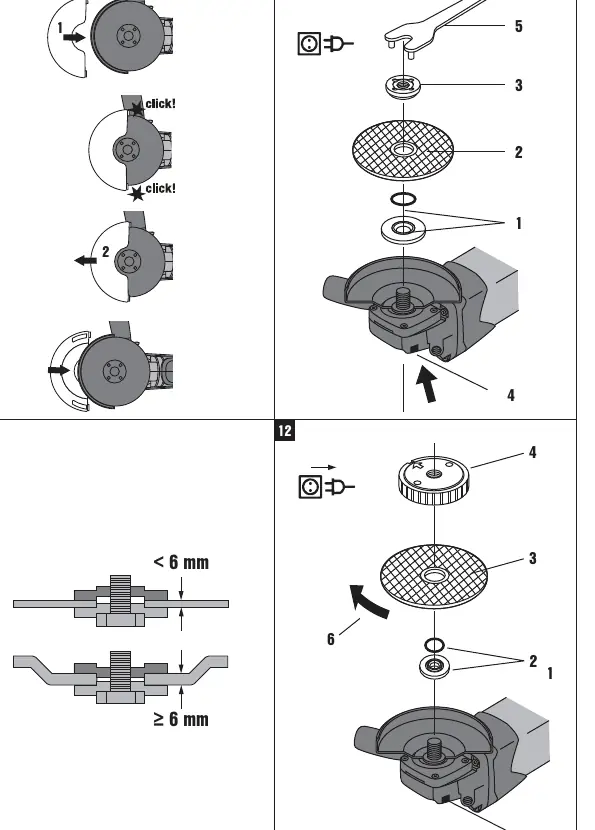

- Rysunek 10/11: Montaż tarczy za pomocą standardowej nakrętki mocującej.
- Rysunek 12: Montaż tarczy za pomocą nakrętki Kwik-Lock.
- Rysunek 13: Procedura obracania głowicy przekładni.
Zgodność modelu
- Tarcze o średnicy maks. 125 mm.
- Tarcze muszą być przystosowane do prędkości obwodowej co najmniej 80 m/s.
- Do cięcia kamienia wymagany jest wózek prowadzący.
- Nie używaj tarcz do cięcia do szlifowania.
