Instrukcja obsługi szlifierki kątowej Hilti AG 125-20SE
Szybki przewodnik po instrukcji obsługi szlifierki kątowej Hilti AG 125-20SE. Dowiedz się, jak bezpiecznie montować tarcze, ustawiać prędkość i konserwować urządzenie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Szlifierka kątowa Hilti AG 125-20SE to profesjonalne narzędzie przeznaczone do cięcia, szlifowania zgrubnego, szczotkowania oraz wiercenia w płytkach. Urządzenie wyposażone jest w system 3D Active Torque Control (3DATC), który automatycznie wyłącza narzędzie w przypadku nagłego, nieprzewidzianego ruchu, zwiększając bezpieczeństwo pracy.
Opis urządzenia
Główne elementy szlifierki to: przycisk blokady wrzeciona, włącznik/wyłącznik, regulacja prędkości z diodami LED, filtr przeciwpyłowy, antywibracyjny uchwyt boczny oraz wrzeciono. Opcjonalnie dostępna jest szybkomocująca nakrętka Kwik lock.
Montaż i przygotowanie
Przed rozpoczęciem pracy należy zamontować uchwyt boczny w jednym z otworów gwintowanych. Osłonę montuje się na szyjce wrzeciona, dopasowując oznaczenia trójkątne, a następnie blokuje przyciskiem. Tarcze montuje się za pomocą standardowej nakrętki lub opcjonalnej nakrętki Kwik lock, używając przycisku blokady wrzeciona.
Obsługa
Urządzenie posiada 6 stopni prędkości (3000-9400 obr./min), które można regulować przyciskami + i -. Włączanie odbywa się poprzez naciśnięcie tylnej części włącznika i przesunięcie go do przodu. Podczas pracy należy unikać nadmiernego nacisku i zakleszczania tarczy.
Konserwacja
Należy regularnie czyścić filtr przeciwpyłowy, podważając go śrubokrętem. W przypadku uszkodzenia filtra należy go bezwzględnie wymienić. Należy dbać o czystość urządzenia, szczególnie otworów wentylacyjnych.
Rozwiązywanie problemów
W przypadku problemów z uruchomieniem, należy sprawdzić zasilanie. Jeśli diody regulacji prędkości migają szybko, urządzenie jest przeciążone – należy je zrestartować i pozwolić pracować na biegu jałowym przez 30 sekund. Jeśli migają wolno, aktywowano system 3D ATC – należy wyłączyć i włączyć urządzenie ponownie.
Informacje o producencie
Hilti
Praktyczna pomoc
Typowe problemy
Produkt nie uruchamia się
Sprawdź zasilanie sieciowe. Jeśli kabel lub wtyczka są uszkodzone, zleć ich kontrolę wykwalifikowanemu elektrykowi.
Diody regulacji prędkości migają szybko
Urządzenie jest przeciążone. Zwolnij włącznik, uruchom ponownie i pozwól urządzeniu pracować na biegu jałowym przez ok. 30 sekund.
Diody regulacji prędkości migają wolno
Aktywowano system 3D ATC z powodu nagłego ruchu. Wyłącz i włącz urządzenie ponownie.
Silne nagrzewanie się szlifierki
Sprawdź, czy otwory wentylacyjne nie są zapchane. Jeśli problem nie ustępuje, skontaktuj się z serwisem Hilti.
Przed użyciem
- Sprawdź, czy osłona jest poprawnie zamontowana i zablokowana.
- Upewnij się, że tarcza jest dobrze dokręcona.
- Sprawdź, czy kabel zasilający nie jest uszkodzony.
- Załóż okulary ochronne i inne wymagane środki ochrony osobistej.
- Upewnij się, że uchwyt boczny jest stabilnie zamocowany.
Parametry w praktyce
- 3D Active Torque Control (3DATC)
- System bezpieczeństwa, który automatycznie wyłącza urządzenie w przypadku nagłego, nieprzewidzianego ruchu.
- Regulacja prędkości
- Możliwość ustawienia prędkości obrotowej w zakresie od 3000 do 9400 obr./min za pomocą przycisków.
Ilustracje i schematy

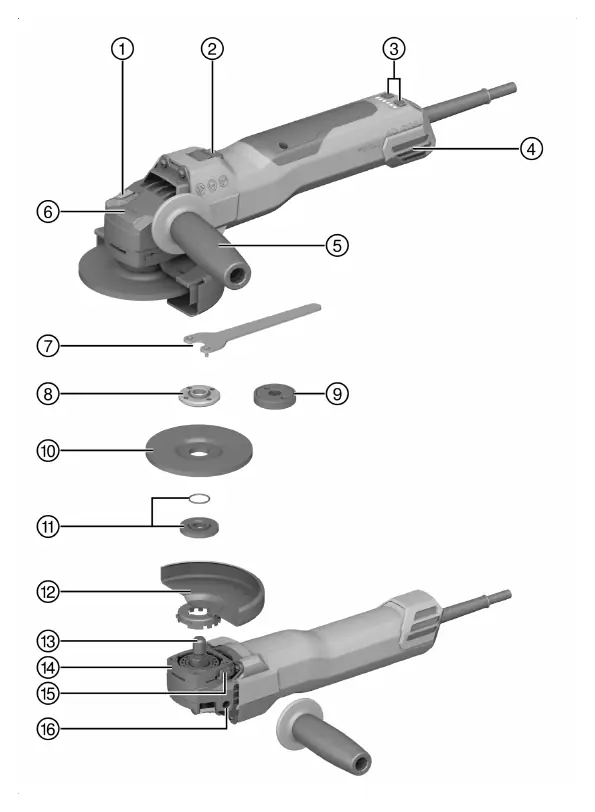

- Rysunek 1: Przegląd elementów szlifierki.
- Rysunek 6: Montaż osłony na szyjce wrzeciona.
- Rysunek 9: Montaż tarczy szlifierskiej przy użyciu standardowej nakrętki.
- Rysunek 10: Montaż tarczy przy użyciu nakrętki Kwik lock.
Zgodność modelu
- Do pracy z tarczami 150 mm wymagana jest specjalna osłona 150 mm (dostarczana oddzielnie).
- Nie używać tarcz do cięcia do szlifowania zgrubnego.
