Instrukcja obsługi szlifierki kątowej Hilti AG 125-19SE

Najważniejsze informacje

Szlifierka kątowa Hilti AG 125-19SE jest przeznaczona do szlifowania, cięcia i szczotkowania materiałów metalowych i mineralnych. Przed użyciem należy bezwzględnie zapoznać się z instrukcją bezpieczeństwa, aby uniknąć ryzyka porażenia prądem, pożaru lub poważnych obrażeń. Urządzenie wyposażone jest w systemy bezpieczeństwa, takie jak ATC (Active Torque Control), które wykrywa zablokowanie tarczy i zatrzymuje silnik.

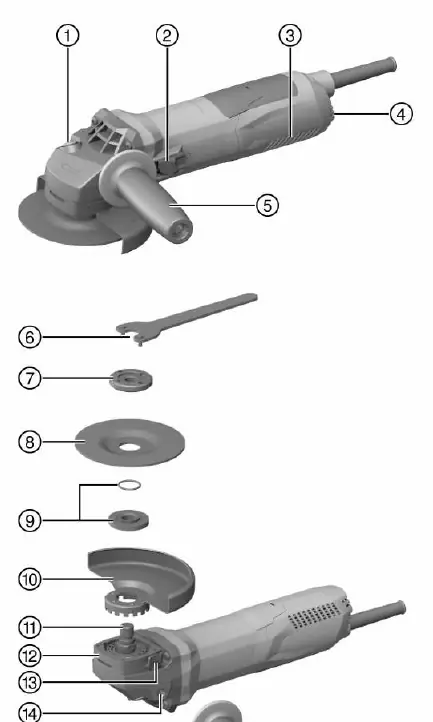

Opis urządzenia

Główne elementy szlifierki obejmują:

• Przycisk blokady wrzeciona
• Włącznik/wyłącznik
• Otwory wentylacyjne
• Uchwyt boczny
• Osłonę ochronną
• System szybkiego mocowania Kwik lock (w wybranych modelach)

Montaż i przygotowanie

Montaż uchwytu bocznego

Uchwyt boczny należy wkręcić w jeden z otworów gwintowanych na głowicy przekładni. Zawsze używaj uchwytu podczas pracy.

Montaż osłony ochronnej

Osłona musi być zamontowana tak, aby chronić użytkownika przed iskrami i odłamkami. Upewnij się, że osłona jest zablokowana w odpowiedniej pozycji. Do cięcia należy stosować osłonę z dodatkową osłoną przednią.

Montaż tarcz

1. Odłącz wtyczkę zasilania.
2. Upewnij się, że kołnierz mocujący posiada uszczelkę (O-ring) w dobrym stanie.
3. Nałóż kołnierz na wrzeciono.
4. Nałóż tarczę szlifierską lub tnącą.
5. Nakręć nakrętkę mocującą lub użyj systemu Kwik lock.
6. Zablokuj wrzeciono przyciskiem i dokręć nakrętkę kluczem (w przypadku standardowej nakrętki).

Obsługa

Aby uruchomić urządzenie, naciśnij tylną część włącznika i przesuń go do przodu. Aby wyłączyć, naciśnij tylną część włącznika, co spowoduje jego powrót do pozycji wyłączonej. System ATC automatycznie wyłączy urządzenie w przypadku nagłego zablokowania tarczy. W takim przypadku należy zwolnić włącznik i ponownie uruchomić szlifierkę.

Konserwacja

Regularnie czyść otwory wentylacyjne suchą szczotką. Nie używaj wody ani płynów do czyszczenia obudowy. Sprawdzaj stan kabla zasilającego i wtyczki. Wszelkie naprawy elektryczne muszą być wykonywane przez wykwalifikowany personel serwisowy Hilti.

Rozwiązywanie problemów

• Urządzenie nie uruchamia się: Sprawdź zasilanie, kabel i wtyczkę.
• Urządzenie nie pracuje z pełną mocą: Sprawdź, czy przedłużacz nie jest zbyt długi lub ma zbyt mały przekrój.
• Przegrzewanie się przekładni: Pozwól urządzeniu pracować na biegu jałowym, aż ostygnie.

Dane techniczne

• Maksymalna prędkość obrotowa: 11 500 obr./min
• Maksymalna średnica tarczy: 125 mm
• Gwint wrzeciona: M14
• Waga: 2,5 kg
