Instrukcja obsługi osłony przeciwpyłowej Hilti DC-EX 125/5"M

Najważniejsze informacje

Osłona przeciwpyłowa Hilti DC-EX 125/5"M jest przeznaczona do cięcia i wykonywania bruzd w materiałach mineralnych (np. murze) przy użyciu tarcz o średnicy 125 mm. Urządzenie musi być używane w połączeniu z odkurzaczem Hilti. Uwaga: Osłona nie może być używana z wodą.

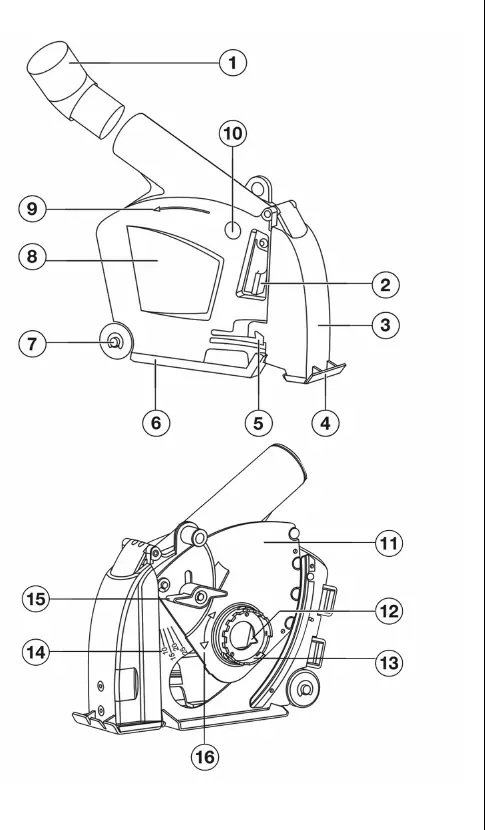

Opis urządzenia

Urządzenie składa się z:

• Złącza do odkurzacza
• Płozy ślizgowej z oznaczeniami pozycji cięcia
• Mechanizmu blokującego
• Regulacji głębokości cięcia

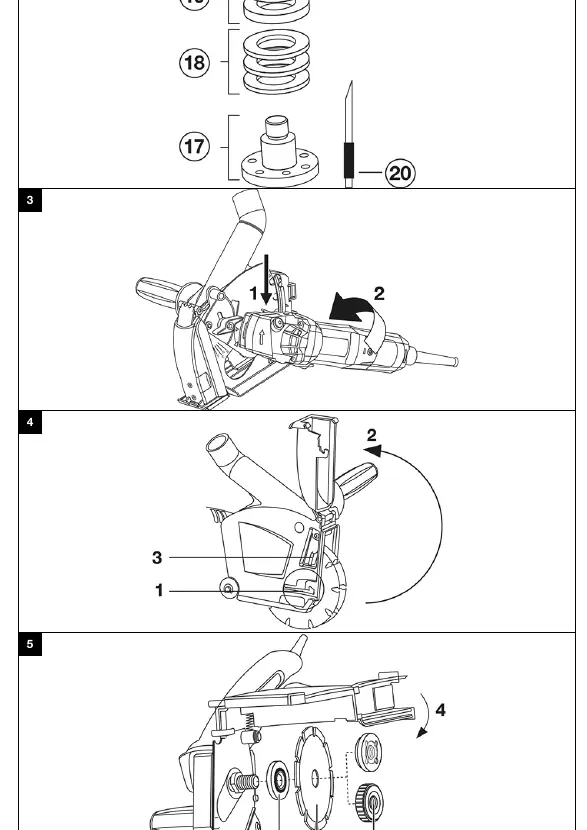

Montaż i instalacja

Montaż osłony na szlifierce:

1. Umieść osłonę na szyjce wrzeciona szlifierki tak, aby oznaczenia trójkątne na osłonie i urządzeniu pokrywały się.
2. Obróć osłonę do żądanej pozycji roboczej, naciskając jednocześnie zapadkę na szlifierce, aż usłyszysz kliknięcie.

Montaż tarcz do bruzdowania:

1. Zdejmij kołnierz mocujący wrzeciona.
2. Nakręć adapter na wrzeciono i dokręć go.
3. Załóż tarczę diamentową, pierścienie dystansowe (dla żądanej szerokości bruzdy) oraz drugą tarczę, zwracając uwagę na kierunek obrotów.
4. Dokręć nakrętkę mocującą za pomocą klucza.

Obsługa i ustawienia

Ustawianie głębokości:

1. Poluzuj śrubę nastawczą.
2. Ustaw tylną ściankę na żądaną głębokość (wartość widoczna na skali).
3. Dokręć śrubę nastawczą.

Funkcja zanurzenia:

Umieść sanie ślizgowe na obrabianym materiale, włącz urządzenie i powoli wprowadzaj tarczę w materiał. Funkcję tę można zablokować śrubą nastawczą.

Bezpieczeństwo

• Zawsze noś okulary ochronne, rękawice ochronne i maskę przeciwpyłową.
• Używaj uchwytu bocznego szlifierki nawet przy zamontowanej osłonie.
• Przed wymianą narzędzi zawsze wyłącz urządzenie i odłącz zasilanie.
