Instrukcja obsługi szlifierki kątowej Hilti AG 125-15DB

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy szlifierki kątowej Hilti AG 125-15DB. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć porażenia prądem, pożaru lub poważnych obrażeń. Urządzenie jest przeznaczone do cięcia, szlifowania i obróbki metalu oraz materiałów mineralnych bez użycia wody.

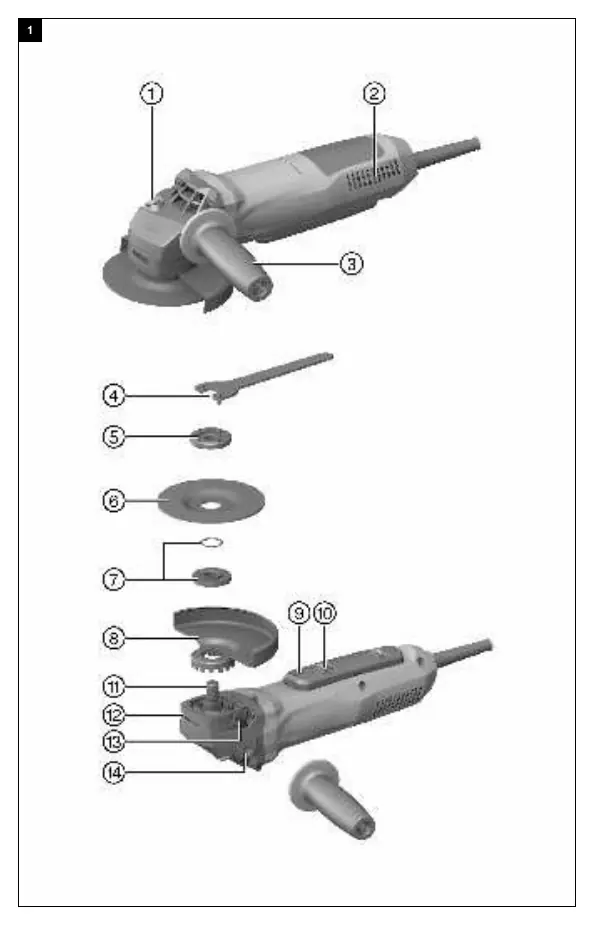

Opis urządzenia

Szlifierka wyposażona jest w:

• Przycisk blokady wrzeciona
• Otwory wentylacyjne
• Uchwyt boczny tłumiący drgania
• Osłonę tarczy
• Włącznik/wyłącznik z blokadą

Montaż i przygotowanie

Montaż uchwytu bocznego: Wkręć uchwyt w jeden z gwintowanych otworów w głowicy przekładni.

Montaż osłony: Umieść osłonę na kołnierzu wrzeciona tak, aby oznaczenia trójkątów na osłonie i urządzeniu były w jednej linii. Dociśnij osłonę, a następnie obróć ją do żądanej pozycji, aż zatrzaśnie się na swoim miejscu.

Montaż tarczy:

1. Odłącz wtyczkę od zasilania.
2. Sprawdź, czy O-ring w kołnierzu mocującym jest nieuszkodzony.
3. Nałóż kołnierz na wrzeciono.
4. Nałóż tarczę.
5. Nakręć nakrętkę mocującą.
6. Wciśnij przycisk blokady wrzeciona i dokręć nakrętkę kluczem.

Obsługa

Włączanie: Przesuń blokadę włącznika do przodu, a następnie wciśnij włącznik do oporu.

Cięcie: Pracuj z umiarkowanym posuwem, nie przechylaj urządzenia ani tarczy. Utrzymuj kąt ok. 90° względem płaszczyzny cięcia.

Szlifowanie zgrubne: Prowadź urządzenie pod kątem 5° do 30° z umiarkowanym naciskiem, aby uniknąć przegrzania materiału.

Konserwacja i czyszczenie

Regularnie czyść otwory wentylacyjne suchą szczotką. Obudowę czyść lekko wilgotną szmatką. Nie używaj środków zawierających silikon. Po każdej konserwacji sprawdź, czy wszystkie osłony i urządzenia zabezpieczające są poprawnie zamontowane i działają.

Rozwiązywanie problemów

W przypadku problemów z uruchomieniem sprawdź zasilanie, stan kabla/wtyczki lub zużycie szczotek węglowych. Jeśli urządzenie nie osiąga pełnej mocy, sprawdź przekrój przedłużacza.
