Instrukcja obsługi szlifierki kątowej Hilti AG 125-7SE 05 / AG 125-8SE 05

Najważniejsze informacje

Niniejsza instrukcja dotyczy szlifierek kątowych Hilti AG 125-7SE 05 oraz AG 125-8SE 05. Przed użyciem urządzenia należy bezwzględnie zapoznać się z pełną dokumentacją, w tym z ostrzeżeniami dotyczącymi bezpieczeństwa, aby uniknąć porażenia prądem, pożaru lub poważnych obrażeń.

Opis urządzenia

Szlifierka kątowa jest przeznaczona do cięcia, szlifowania zgrubnego oraz szlifowania ściernego materiałów metalowych i mineralnych bez użycia wody. Urządzenie posiada 6-stopniową regulację prędkości obrotowej.

Elementy sterujące

• Przycisk blokady wrzeciona
• Włącznik/wyłącznik
• Pokrętło regulacji prędkości
• Dźwignia mocująca osłonę

Montaż i przygotowanie

Montaż uchwytu bocznego

Wkręć uchwyt boczny w jedną z przewidzianych tulei gwintowanych na głowicy urządzenia.

Montaż osłony

1. Otwórz dźwignię mocującą.
2. Umieść osłonę z wypustem kodującym w rowku na szyjce wrzeciona.
3. Ustaw osłonę w wymaganej pozycji.
4. Zamknij dźwignię mocującą, aby zablokować osłonę.

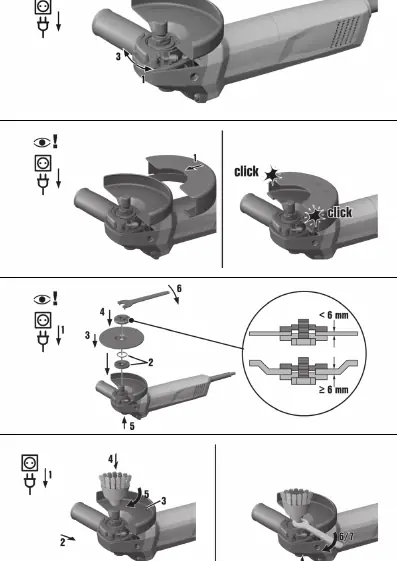

Montaż tarcz

1. Odłącz wtyczkę zasilania.
2. Sprawdź, czy O-ring w kołnierzu mocującym jest obecny i nieuszkodzony.
3. Nałóż kołnierz mocujący na wrzeciono.
4. Nałóż tarczę szlifierską lub tnącą.
5. Nakręć odpowiednią nakrętkę mocującą.
6. Wciśnij i przytrzymaj przycisk blokady wrzeciona.
7. Dokręć nakrętkę za pomocą klucza, a następnie zwolnij blokadę.

Obsługa

Włączanie i wyłączanie

Aby włączyć urządzenie, wciśnij tylną część włącznika, przesuń go do przodu i zablokuj. Aby wyłączyć, naciśnij tylną część włącznika, co spowoduje jego powrót do pozycji wyłączonej.

Cięcie i szlifowanie

Podczas cięcia pracuj z umiarkowanym posuwem, nie przechylając urządzenia. Podczas szlifowania zgrubnego prowadź urządzenie pod kątem 5° do 30° z umiarkowanym naciskiem.

Konserwacja i czyszczenie

Regularnie czyść szczeliny wentylacyjne suchą szczotką. Utrzymuj uchwyty w czystości, wolne od oleju i smaru. W przypadku zużycia szczotek węglowych należy je wymienić zgodnie z procedurą opisaną w instrukcji.

Rozwiązywanie problemów

Jeśli urządzenie nie uruchamia się, sprawdź zasilanie sieciowe. Jeśli urządzenie nie osiąga pełnej mocy, sprawdź przekrój przedłużacza. W przypadku problemów z działaniem, które nie ustępują, skontaktuj się z serwisem Hilti.
