Instrukcja obsługi bruzdownicy Hilti DCH 150-SL
Szybki przewodnik po instrukcji obsługi bruzdownicy Hilti DCH 150-SL. Dowiedz się, jak bezpiecznie montować tarcze, ustawiać głębokość cięcia, konserwować urządzenie i rozwiązywać problemy techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Bruzdownica Hilti DCH 150-SL to profesjonalne narzędzie elektryczne przeznaczone do wykonywania bruzd w materiałach budowlanych przy użyciu diamentowych tarcz tnących. Urządzenie musi być używane z odpowiednim odkurzaczem przemysłowym w celu redukcji zapylenia. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, w szczególności dotyczącymi ryzyka odrzutu (kickback) oraz obsługi tarcz diamentowych.
Opis urządzenia
Główne elementy bruzdownicy obejmują:
- Włącznik/wyłącznik
- Złącze węża odkurzacza
- Poziomicę
- Blokadę głębokości cięcia
- Wskaźnik serwisowy LED
- Pokrętło regulacji głębokości bruzdowania
Montaż tarcz diamentowych
- Połóż urządzenie na lewym boku (poziomica skierowana do góry).
- Naciśnij i przytrzymaj przycisk zwalniający wózek, aby go odblokować, a następnie odchyl wózek.
- Nałóż kołnierz mocujący na wrzeciono.
- Załóż pierwszą tarczę diamentową, zwracając uwagę na kierunek obrotów (zgodny ze strzałką na obudowie).
- Dobierz odpowiednie pierścienie dystansowe w zależności od wymaganej szerokości bruzdy i umieść je na kołnierzu.
- Załóż drugą tarczę diamentową.
- Nałóż pozostałe pierścienie dystansowe, naciśnij blokadę wrzeciona i dokręć nakrętkę mocującą za pomocą klucza.
- Zatrzaśnij wózek w pozycji roboczej.
Obsługa i cięcie
Przed rozpoczęciem pracy upewnij się, że urządzenie jest w pozycji wyjściowej. Ustaw żądaną głębokość cięcia za pomocą pokrętła. Podczas cięcia:
- Ustaw urządzenie na powierzchni roboczej.
- Włącz urządzenie i poczekaj, aż tarcze osiągną pełną prędkość przed zagłębieniem w materiał.
- Prowadź urządzenie oburącz, stosując umiarkowany nacisk.
- W przypadku poziomych bruzd korzystaj z poziomicy.
- Po zakończeniu cięcia zwolnij włącznik i odczekaj do całkowitego zatrzymania tarcz przed podniesieniem urządzenia.
Konserwacja i wymiana szczotek
Wskaźnik serwisowy informuje o konieczności wymiany szczotek węglowych. Wymianę należy przeprowadzać w autoryzowanym serwisie lub zgodnie z instrukcją, wymieniając wszystkie szczotki jednocześnie. Po wymianie należy uruchomić urządzenie na biegu jałowym przez co najmniej 1 minutę w celu dotarcia szczotek.
Rozwiązywanie problemów
Wskaźnik serwisowy LED sygnalizuje stan urządzenia:
- Miga na czerwono: Silnik przegrzany. Wyłącz urządzenie i odczekaj 10 minut.
- Świeci na czerwono: Szczotki węglowe zużyte lub awaria urządzenia.
Informacje o producencie
Hilti
Praktyczna pomoc
Typowe problemy
Wskaźnik serwisowy miga na czerwono
Silnik jest przegrzany. Wyłącz urządzenie i odczekaj 10 minut przed ponownym uruchomieniem.
Wskaźnik serwisowy świeci na czerwono
Szczotki węglowe są zużyte i wymagają wymiany lub urządzenie jest uszkodzone.
Niska wydajność cięcia
Tarcze diamentowe są zużyte lub nieodpowiednie do obrabianego materiału. Wymień tarcze.
Urządzenie nie uruchamia się
Sprawdź zasilanie, kabel sieciowy oraz włącznik. Jeśli problem trwa, skontaktuj się z serwisem Hilti.
Przed użyciem
- Sprawdź, czy urządzenie jest w pozycji wyjściowej.
- Upewnij się, że tarcze są poprawnie zamontowane i dokręcone.
- Podłącz wąż odkurzacza do złącza w urządzeniu.
- Sprawdź stan kabla zasilającego pod kątem uszkodzeń.
- Upewnij się, że w obszarze pracy nie ma ukrytych przewodów elektrycznych ani rur.
Parametry w praktyce
- Średnica tarczy
- Maksymalnie 150 mm.
- Grubość tarczy
- Maksymalnie 3 mm.
- Średnica otworu tarczy
- 22,2 mm.
Ilustracje i schematy

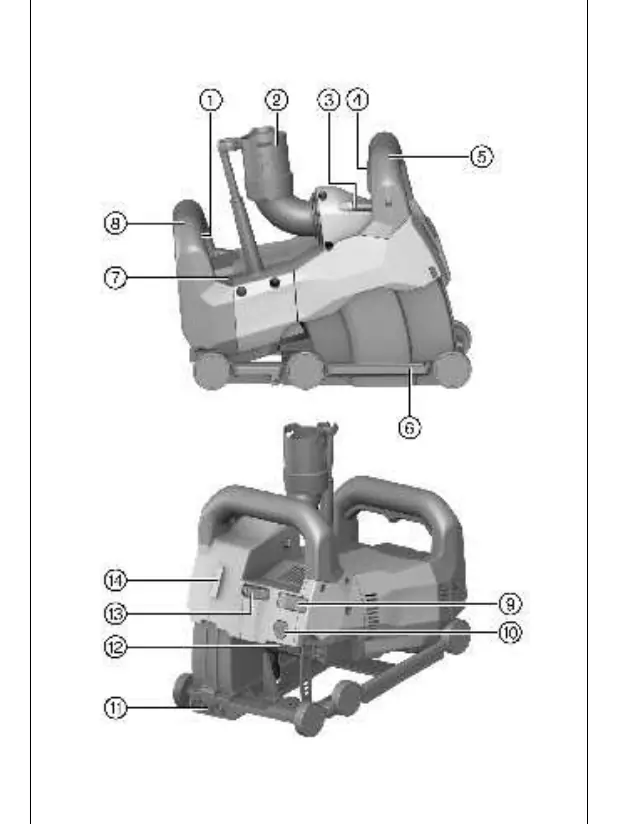

- Rysunek 1: Przegląd elementów urządzenia (włącznik, złącze odkurzacza, poziomica, blokady).

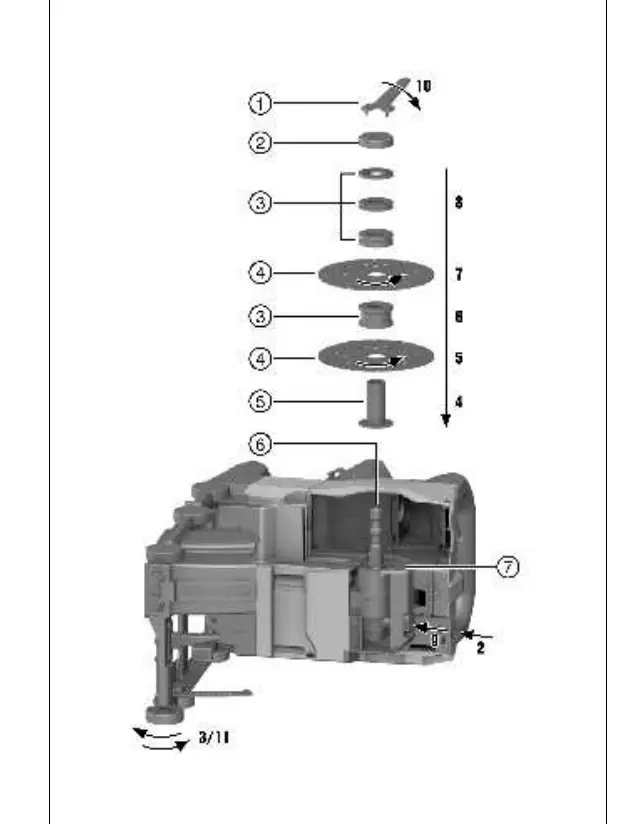

- Rysunek 2: Schemat montażu tarcz diamentowych i pierścieni dystansowych na wrzecionie.
Zgodność modelu
- Urządzenie wymaga podłączenia do odkurzacza przemysłowego.
- Tarcze muszą mieć ujemny kąt cięcia.
- Nie używać tarcz zębatych ani pił łańcuchowych.
