Instrukcja obsługi diamentowej wiertnicy rdzeniowej Hilti DD 110-U-22 / DD 150-U-22

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy diamentowych wiertnic rdzeniowych Hilti DD 110-U-22 oraz DD 150-U-22. Urządzenia te są przeznaczone do profesjonalnego wiercenia otworów przelotowych i nieprzelotowych w materiałach mineralnych (również zbrojonych) przy użyciu statywu lub z ręki. Przed użyciem należy zapoznać się ze wszystkimi ostrzeżeniami dotyczącymi bezpieczeństwa, w tym zasadami pracy w deszczu i ochrony przed pyłem.

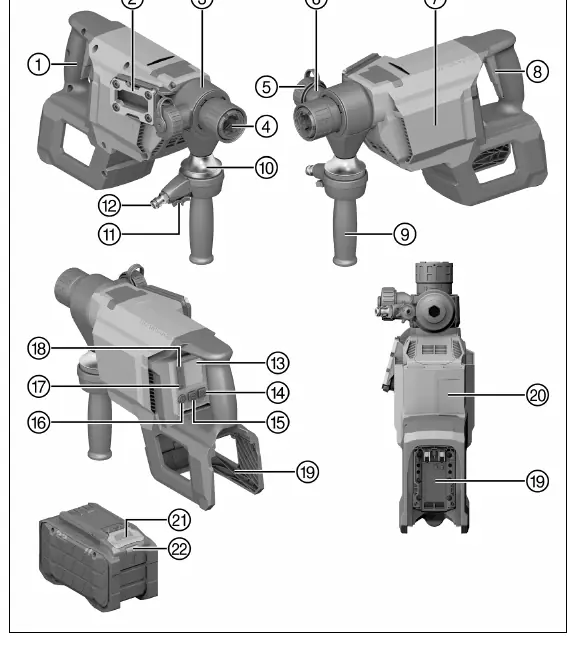

Opis urządzenia

Wiertnica wyposażona jest w wielofunkcyjny wyświetlacz, który umożliwia odczyt danych w czasie rzeczywistym oraz ustawianie parametrów pracy. Urządzenie posiada system Active Torque Control (ATC), który automatycznie wyłącza silnik w przypadku zablokowania wiertła, zapobiegając niekontrolowanym ruchom urządzenia.

Przygotowanie do pracy

• Akumulator: Wsuń akumulator do urządzenia, aż usłyszysz kliknięcie.
• Uchwyt boczny: Wyreguluj położenie uchwytu bocznego, obracając go w lewo, ustaw w żądanej pozycji i dokręć w prawo.
• Montaż na statywie: Zablokuj karetkę na szynie, zamontuj ręczne pokrętło, zaczep płytę interfejsu na statywie i zabezpiecz za pomocą sworznia blokującego.
• Wiertło: W przypadku uchwytu BI+, wsuń wiertło do uchwytu i obróć do momentu zatrzaśnięcia. Zamknij uchwyt zgodnie z symbolem.

Obsługa

• Włączanie/Wyłączanie: Naciśnij przycisk sterowania lub włącznik silnika. Aby wyłączyć, przytrzymaj przycisk sterowania przez kilka sekund.
• Adaptacja prędkości: Prędkość obrotową można dostosować do średnicy wiertła za pomocą przycisków na wyświetlaczu.
• Tryb nawiercania: Ułatwia rozpoczęcie wiercenia przy dużych średnicach, redukując wibracje.
• Iron Boost: Funkcja zwiększająca moment obrotowy, przydatna przy wierceniu w zbrojonym betonie.
• Usuwanie rdzenia: Funkcja ułatwiająca uwolnienie zakleszczonego rdzenia z wiertła.

Czyszczenie i konserwacja

Przed przystąpieniem do prac konserwacyjnych należy zawsze wyjąć akumulator. Regularnie czyść uchwyt narzędziowy i segmenty mocujące, smarując je sprayem Hilti. Czyść obudowę lekko wilgotną szmatką, unikając środków zawierających silikon. Regularnie czyść otwory wentylacyjne suchą szczotką.

Rozwiązywanie problemów

W przypadku problemów z wyświetlaczem, sprawdź stan naładowania akumulatora. Jeśli wiertło się zablokuje, użyj klucza płaskiego do ręcznego obrócenia wiertła lub poruszaj karetką na statywie, aby je uwolnić. W przypadku przegrzania, pozwól urządzeniu pracować na biegu jałowym w celu przyspieszenia chłodzenia.
