Instrukcja obsługi wiertarko-wkrętarki Bosch GSB 120-LI / GSR 120-LI
Szybki przewodnik po instrukcji obsługi wiertarko-wkrętarki Bosch GSB 120-LI oraz GSR 120-LI. Dowiedz się, jak bezpiecznie montować, obsługiwać i konserwować urządzenie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy wiertarko-wkrętarek akumulatorowych Bosch GSB 120-LI oraz GSR 120-LI. Przed rozpoczęciem pracy należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć porażenia prądem, pożaru lub poważnych obrażeń. Urządzenie jest przeznaczone do wkręcania i wykręcania śrub oraz wiercenia w drewnie, metalu, ceramice i tworzywach sztucznych. Model GSB 120-LI dodatkowo umożliwia wiercenie z udarem w cegle, betonie i kamieniu.

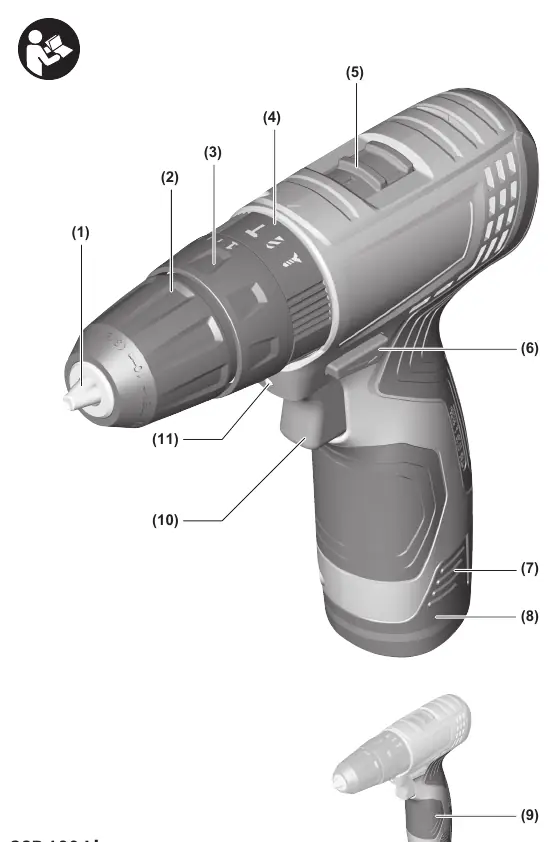

Opis urządzenia
Główne elementy urządzenia:
- (1) Uchwyt narzędziowy
- (2) Szybkozaciskowy uchwyt wiertarski
- (3) Pierścień regulacji momentu obrotowego
- (4) Przełącznik trybów pracy (tylko GSB 120-LI)
- (5) Przełącznik biegów
- (6) Przełącznik kierunku obrotów
- (7) Przycisk odblokowujący akumulator
- (8) Akumulator
- (10) Włącznik/wyłącznik
- (11) Oświetlenie PowerLight
Montaż i przygotowanie do pracy

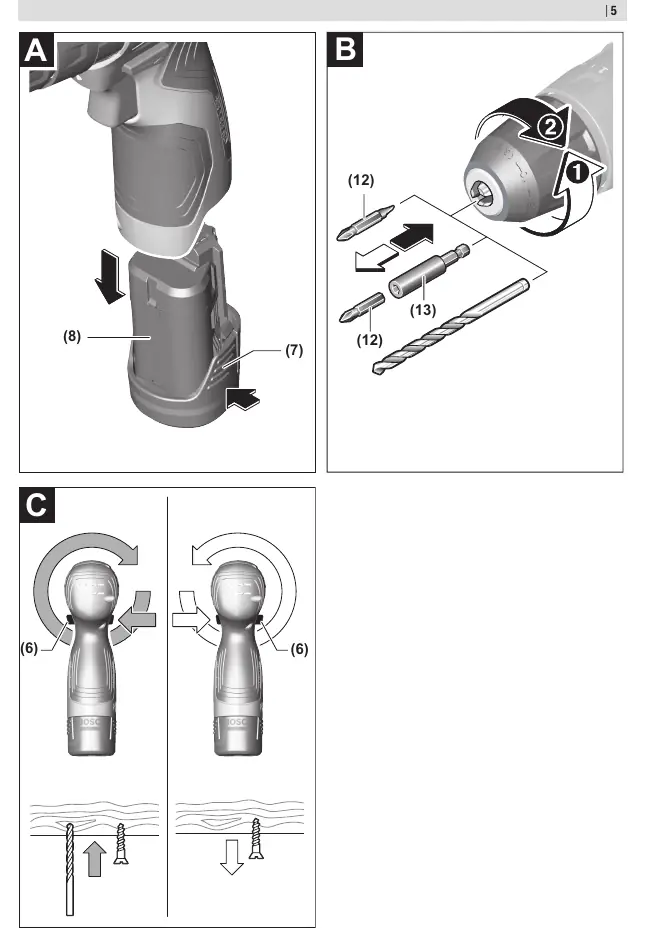

Przed przystąpieniem do jakichkolwiek prac przy urządzeniu (np. konserwacja, wymiana narzędzi) oraz na czas transportu i przechowywania, należy wyjąć akumulator. Aby wyjąć akumulator, należy nacisnąć przyciski odblokowujące (7) i wysunąć go do dołu.
Wymiana narzędzi
Przy zwolnionym włączniku (10) wrzeciono jest zablokowane. Otwórz szybkozaciskowy uchwyt wiertarski (2), obracając go w kierunku ➊, włóż narzędzie, a następnie mocno dokręć tuleję w kierunku ➋, aż usłyszysz kliknięcie.
Obsługa
Ustawienia
- Kierunek obrotów: Ustaw przełącznik (6) w środkowej pozycji, aby zapobiec przypadkowemu włączeniu. Przesuń w lewo dla wiercenia/wkręcania, w prawo dla wykręcania.
- Tryb pracy: Ustaw pierścień (3) lub przełącznik (4) na odpowiedni symbol (wiercenie, wkręcanie, wiercenie z udarem).
- Moment obrotowy: Wybierz odpowiedni moment za pomocą pierścienia (3) (20 stopni).
- Biegi: Użyj przełącznika (5) do wyboru biegu (I - niski, II - wysoki).
Włączanie i wyłączanie
Aby włączyć urządzenie, naciśnij i przytrzymaj włącznik (10). Prędkość obrotową można regulować płynnie poprzez siłę nacisku na włącznik. Aby wyłączyć, zwolnij włącznik.
Wskazówki dotyczące pracy
Po dłuższej pracy na niskich obrotach należy schłodzić urządzenie, uruchamiając je na ok. 3 minuty na biegu jałowym z maksymalną prędkością. Do wiercenia w metalu używaj tylko ostrych wierteł HSS. Przed wkręcaniem długich śrub w twarde materiały zaleca się wykonanie otworu prowadzącego o głębokości ok. 2/3 długości śruby.
Konserwacja
Utrzymuj urządzenie i otwory wentylacyjne w czystości, aby zapewnić bezpieczną pracę. Wszelkie naprawy powinny być wykonywane przez wykwalifikowany personel przy użyciu oryginalnych części zamiennych.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Urządzenie nie włącza się
Sprawdź, czy akumulator jest naładowany i poprawnie włożony.
Wiertło lub bit wypada z uchwytu
Upewnij się, że szybkozaciskowy uchwyt wiertarski jest mocno dokręcony.
Przełącznik biegów nie przesuwa się do końca
Obróć lekko uchwyt narzędziowy z włożonym narzędziem, aby zazębić przekładnię.
Przed użyciem
- Naładuj akumulator przed pierwszym użyciem.
- Upewnij się, że przełącznik kierunku obrotów jest w pozycji środkowej przed włożeniem akumulatora.
- Sprawdź, czy wybrane narzędzie (wiertło/bit) jest odpowiednie do materiału.
- Ustaw odpowiedni tryb pracy (wiercenie/wkręcanie/udar).
Parametry w praktyce
- Napięcie (12V)
- Określa moc zasilania akumulatorowego.
- Prędkość obrotowa (0-400 / 0-1500 min-1)
- Dwa biegi: I dla wkręcania/dużych średnic, II dla małych średnic.
- Moment obrotowy (20 stopni)
- Umożliwia precyzyjne ustawienie siły dokręcania.
Ilustracje i schematy
- (1) Uchwyt narzędziowy
- (2) Szybkozaciskowy uchwyt wiertarski
- (3) Pierścień regulacji momentu obrotowego
- (4) Przełącznik trybów pracy
- (5) Przełącznik biegów
Zgodność modelu
- GSB 120-LI posiada funkcję wiercenia z udarem (do betonu/cegły), GSR 120-LI nie posiada tej funkcji.
