Instrukcja obsługi wiertarko-wkrętarki akumulatorowej Festool CXS 12 / TXS 12

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy wiertarko-wkrętarek akumulatorowych Festool CXS 12 oraz TXS 12. Urządzenia te przeznaczone są do wiercenia w metalu, drewnie, tworzywach sztucznych oraz do wkręcania i dokręcania śrub. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, w szczególności dotyczącymi obsługi akumulatorów i unikania przeciążeń.

Opis urządzenia

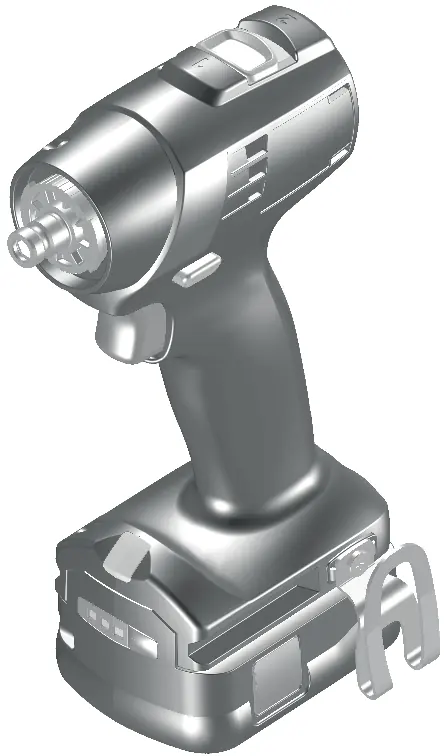

Główne elementy urządzenia (zgodnie z rysunkiem na stronie 3):

• [1-1] Przyciski zwalniania akumulatora
• [1-4] Lampka LED
• [1-5] Włącznik/wyłącznik
• [1-6] Przełącznik biegów
• [1-7] Przełącznik kierunku obrotów i blokada transportowa
• [1-9] Pokrętło ustawiania momentu obrotowego/wiercenia/oświetlenia
• [1-10] Klips na pasek
• [1-11] Pojemnik na bity

Pierwsze uruchomienie i obsługa

Przed włożeniem akumulatora należy sprawdzić czystość styków. Akumulator wkłada się do momentu zatrzaśnięcia. Włączanie odbywa się poprzez naciśnięcie włącznika [1-5]; prędkość obrotowa jest regulowana bezstopniowo siłą nacisku.

Ustawienia

• Kierunek obrotów: Przełącznik [1-7] w lewo (obroty w prawo) lub w prawo (obroty w lewo).
• Biegi: Przełącznik [1-6] pozwala na zmianę przełożenia (tylko przy wyłączonym urządzeniu).
• Moment obrotowy: Ustawiany pokrętłem [1-9]. Pozycja 1 to niski moment, pozycja 13 to wysoki moment. Symbol wiertła oznacza maksymalny moment obrotowy.
• Oświetlenie: Konfigurowane pokrętłem [1-9]. Możliwe ustawienia: automatyczne, stałe włączenie (na 10 minut) lub stałe wyłączenie.

Narzędzia i uchwyty

Urządzenie obsługuje system CENTROTEC do szybkiej wymiany narzędzi. Można również stosować standardowe uchwyty wiertarskie [6] oraz nasadki kątowe [7]. Przed pierwszym użyciem zaleca się nałożenie niewielkiej ilości smaru uniwersalnego na wrzeciono wiertarki.

Rozwiązywanie problemów

Urządzenie posiada system sygnalizacji dźwiękowej:

• Pojedynczy sygnał: Akumulator rozładowany/niekompatybilny lub przeciążenie. Należy naładować akumulator lub zmniejszyć obciążenie.
• Sygnał przy włączaniu: Przegrzanie. Należy odczekać do ostygnięcia.
• Podwójny sygnał: Osiągnięto ustawiony moment obrotowy.
• Sygnał ciągły: Uszkodzenie urządzenia. Należy skontaktować się z serwisem.

Konserwacja

Należy dbać o czystość otworów wentylacyjnych oraz styków elektrycznych. Nie używać sprężonego powietrza do czyszczenia. Wszelkie naprawy wymagające otwarcia obudowy silnika muszą być wykonywane przez autoryzowany serwis.
