Instrukcja obsługi młotowiertarki Dexter 1100RH2-40.5
Szybki przewodnik po obsłudze młotowiertarki Dexter 1100RH2-40.5. Dowiedz się, jak zamontować uchwyt, wymienić wiertło, ustawić tryb pracy oraz bezpiecznie korzystać z urządzenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy młotowiertarki Dexter 1100RH2-40.5. Dokument zawiera wytyczne dotyczące bezpiecznego montażu akcesoriów, obsługi trybów pracy oraz konserwacji urządzenia. Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z zasadami bezpieczeństwa i stosować wymagane środki ochrony osobistej.
Elementy zestawu
W opakowaniu powinny znajdować się następujące elementy:
- A: Młotowiertarka
- B: Uchwyt pomocniczy
- C: Dłuto
- D: Przecinak (punktak)
- E: Ogranicznik głębokości
- F: Uchwyt wiertarski
- G: Adapter uchwytu
Montaż i przygotowanie
Przed rozpoczęciem pracy należy odpowiednio przygotować urządzenie:

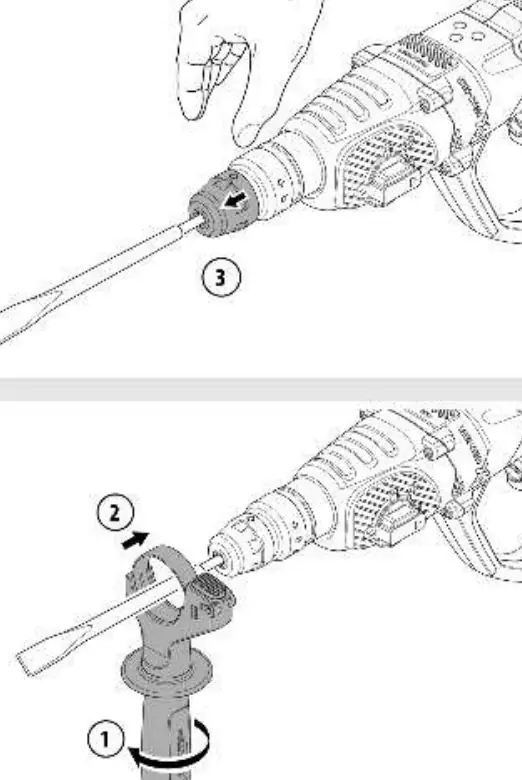

- Montaż uchwytu pomocniczego: Nasuń uchwyt na szyjkę urządzenia i dokręć go, obracając rękojeść. Możesz ustawić go w dowolnej pozycji wokół osi urządzenia dla wygody pracy.

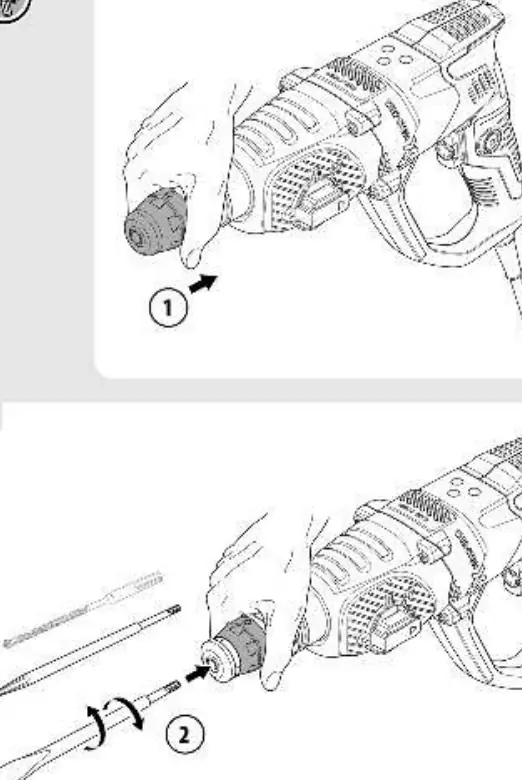

- Wymiana narzędzi: Aby zamontować lub wymienić wiertło/dłuto, odciągnij pierścień blokujący uchwyt, włóż narzędzie i zwolnij pierścień. Upewnij się, że narzędzie jest stabilnie osadzone.
- Ogranicznik głębokości: Zamontuj ogranicznik w uchwycie pomocniczym, aby kontrolować głębokość wiercenia.
Obsługa urządzenia
Urządzenie posiada funkcje regulacji prędkości oraz wyboru trybu pracy:
- Regulacja prędkości: Prędkość obrotową można regulować za pomocą pokrętła znajdującego się na włączniku.
- Przycisk blokady: Umożliwia pracę ciągłą bez konieczności trzymania włącznika.
- Wybór trybu pracy: Przełącznik trybów pozwala na wybór między wierceniem a kuciem. Upewnij się, że przełącznik jest ustawiony w odpowiedniej pozycji przed uruchomieniem.
Bezpieczeństwo
Podczas pracy z młotowiertarką należy zawsze stosować:
- Okulary ochronne.
- Maskę przeciwpyłową.
- Rękawice ochronne.
- Ochronniki słuchu (zalecane).
Zawsze odłączaj urządzenie od zasilania przed wymianą akcesoriów lub przystąpieniem do konserwacji.
Praktyczna pomoc
Typowe problemy
Narzędzie nie obraca się lub nie kuje
Sprawdź, czy przełącznik trybu pracy jest ustawiony w poprawnej pozycji (wiercenie lub kucie) i czy wtyczka jest poprawnie podłączona do gniazdka.
Trudności z montażem wiertła
Upewnij się, że pierścień blokujący uchwyt jest w pełni cofnięty przed włożeniem narzędzia.
Przed użyciem
- Sprawdź stan techniczny wiertła lub dłuta (czy nie jest uszkodzone).
- Upewnij się, że uchwyt pomocniczy jest mocno dokręcony.
- Załóż okulary ochronne, maskę przeciwpyłową i rękawice.
- Sprawdź, czy napięcie w sieci jest zgodne z tabliczką znamionową urządzenia.
- Upewnij się, że w obszarze pracy nie ma ukrytych przewodów elektrycznych ani rur.
Ilustracje i schematy

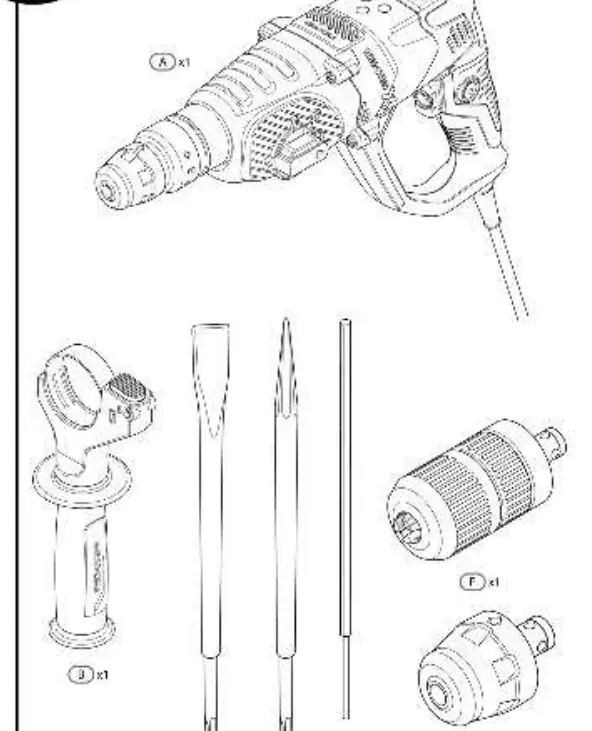

- Strona 4: Schemat części składowych zestawu.

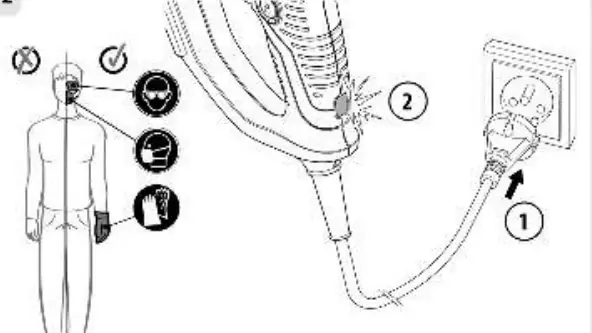

- Strona 11: Instrukcja bezpiecznego podłączenia do zasilania i wymagane środki ochrony.

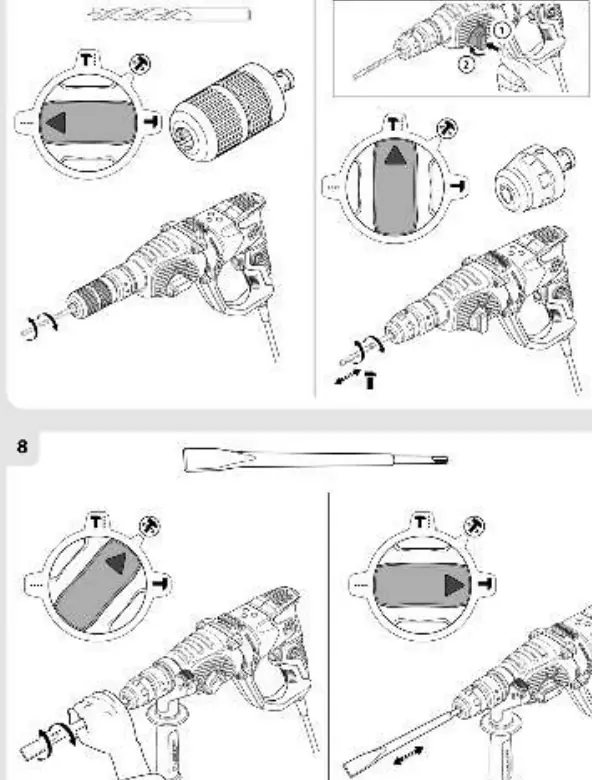

- Strona 16: Schemat przełączania trybów pracy (wiercenie/kucie).

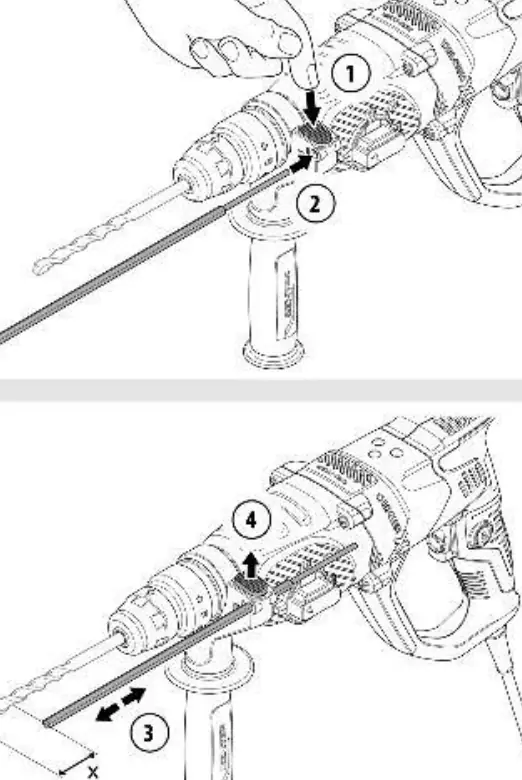

- Strona 17: Instrukcja ustawiania ogranicznika głębokości wiercenia.
Zgodność modelu
- Urządzenie wymaga zasilania sieciowego 230V.
- Kompatybilne z akcesoriami z mocowaniem SDS-plus.
