Wykaz części i schemat montażowy młotowiertarki Bosch 11255VSR
Znajdź numery części i schematy montażowe dla młotowiertarki Bosch 11255VSR. Kompletny wykaz elementów, rysunki techniczne i zestawienie części zamiennych niezbędne do naprawy i serwisu urządzenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument jest oficjalnym wykazem części zamiennych oraz schematem montażowym dla młotowiertarki Bosch 11255VSR. Służy on do identyfikacji poszczególnych podzespołów urządzenia, ich numerów katalogowych oraz sposobu montażu. Dokument nie zawiera instrukcji obsługi ani procedur operacyjnych, a jedynie dane techniczne niezbędne do naprawy i zamawiania części.
Jak korzystać z wykazu części
Aby poprawnie zidentyfikować potrzebny element, należy:
- Odszukać dany element na schemacie (Fig. 1 lub Fig. 2).
- Odczytać numer pozycji (Pos.) przypisany do elementu na rysunku.

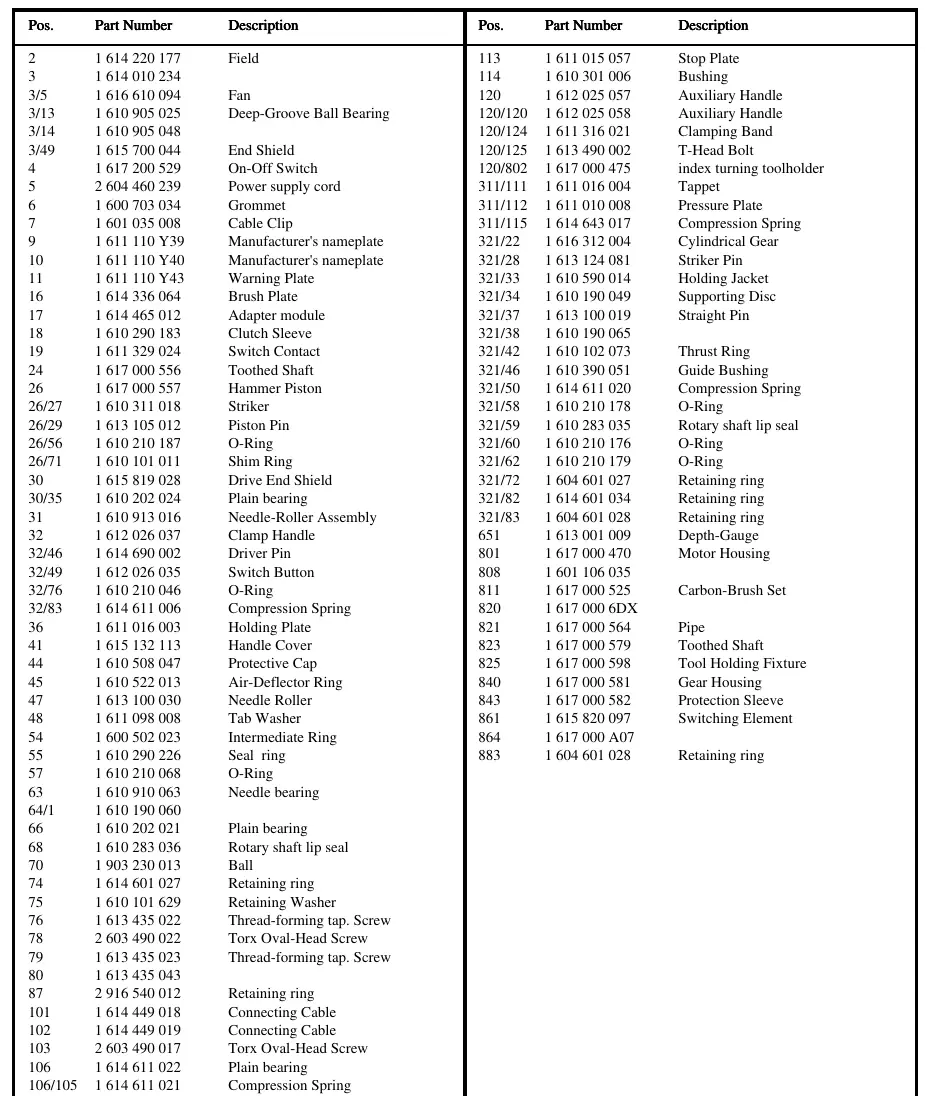

- Odszukać ten sam numer pozycji w tabeli na stronie 3.
- Skorzystać z przypisanego numeru katalogowego (Part Number) w celu zamówienia części.
Schematy budowy urządzenia
Dokument zawiera dwa główne rysunki techniczne:

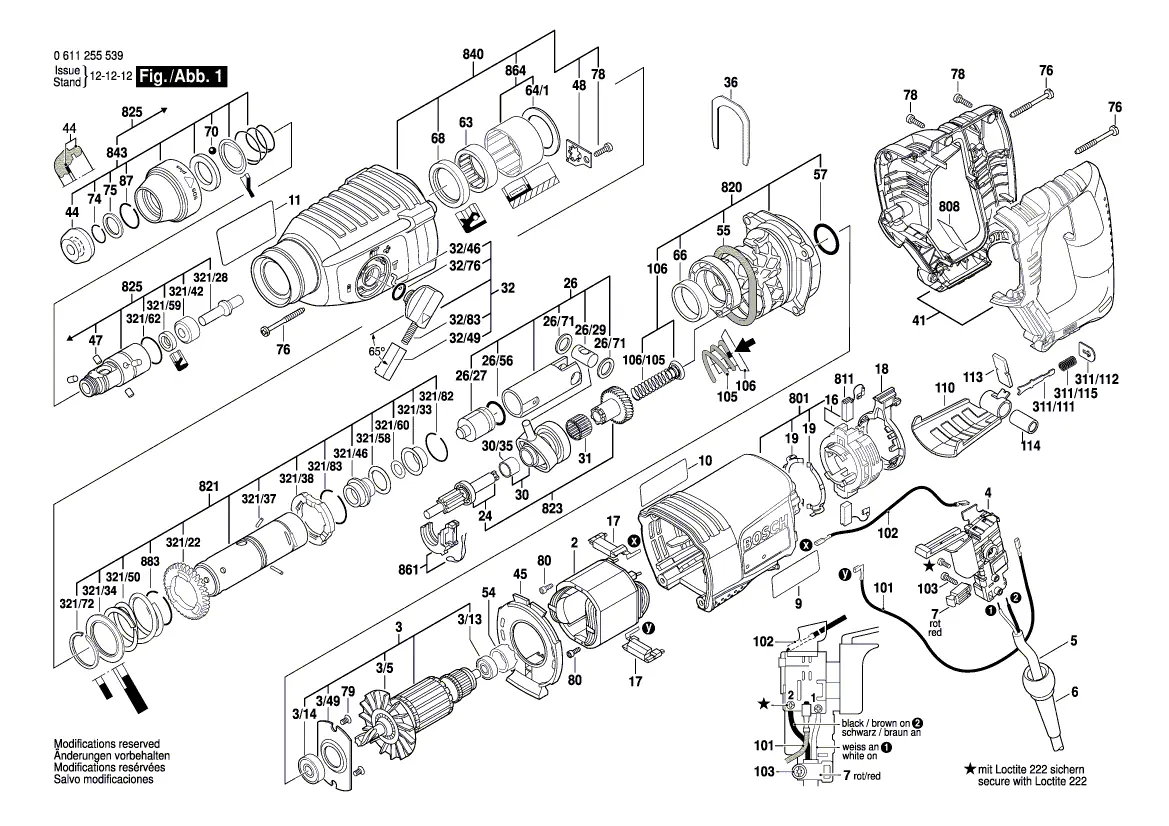

- Fig. 1: Przedstawia rozłożony schemat główny młotowiertarki, obejmujący obudowę, silnik, mechanizm udarowy oraz elementy wewnętrzne.

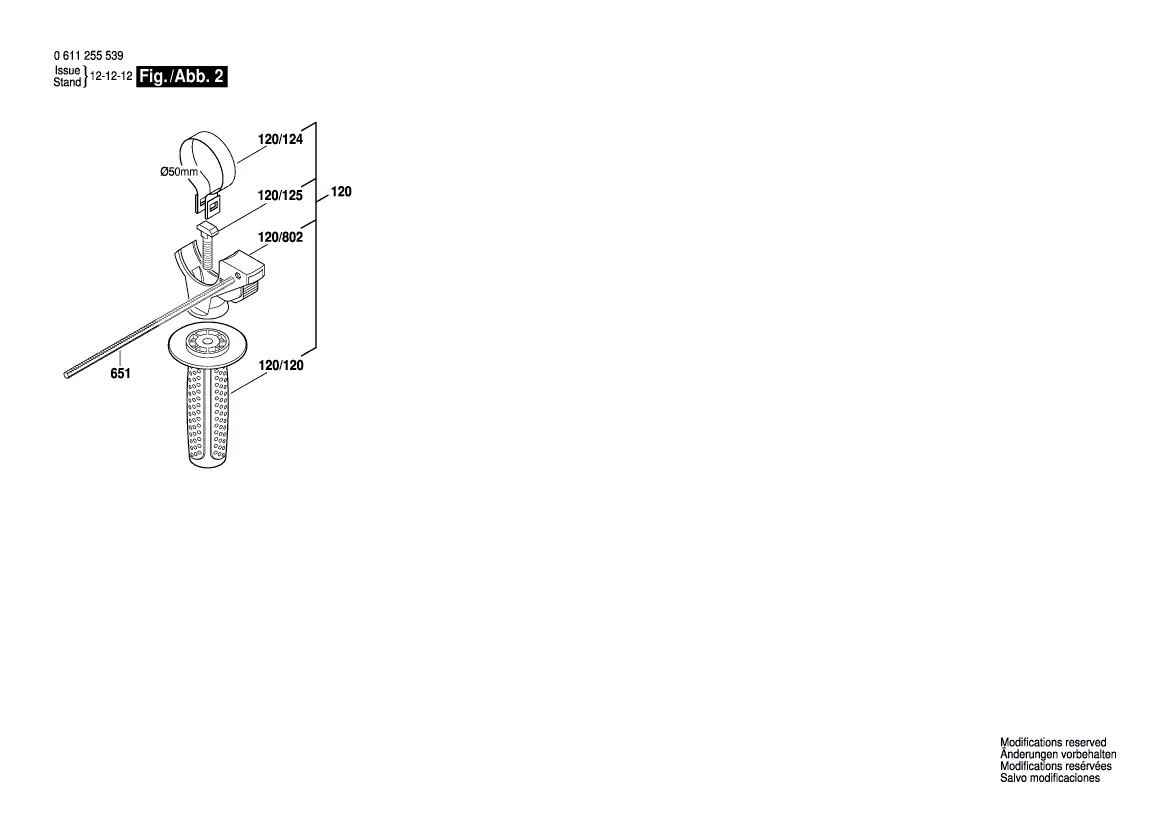

- Fig. 2: Przedstawia szczegółowy schemat montażowy uchwytu pomocniczego oraz ogranicznika głębokości.
Wskazówki dotyczące serwisu
W przypadku konieczności zamówienia części lub uzyskania pomocy technicznej, należy posługiwać się numerem modelu 11255VSR oraz numerem katalogowym części (Part Number) znalezionym w tabeli. Wszelkie modyfikacje urządzenia są zastrzeżone przez producenta. W razie problemów z dostępnością części, dokument sugeruje kontakt z autoryzowanym serwisem lub dystrybutorem części Bosch.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Trudność w identyfikacji części
Użyj numeru pozycji (Pos.) wskazanego na rysunku technicznym (Fig. 1 lub Fig. 2), aby znaleźć odpowiadający mu numer katalogowy w tabeli na stronie 3.
Zamawianie części zamiennych
Do zamówienia niezbędny jest unikalny numer katalogowy (Part Number) podany w tabeli, a nie tylko numer pozycji z rysunku.
Przed użyciem
- Sprawdź numer modelu na tabliczce znamionowej urządzenia (11255VSR).
- Zidentyfikuj uszkodzony lub brakujący element na schemacie (Fig. 1 lub Fig. 2).
- Zanotuj numer pozycji (Pos.) wskazany na rysunku.
- Porównaj numer pozycji z tabelą, aby uzyskać dokładny numer części (Part Number).
- Przygotuj numer katalogowy przed kontaktem z serwisem lub sklepem z częściami.
Ilustracje i schematy
- Fig. 1: Główny schemat montażowy młotowiertarki, przedstawiający rozmieszczenie podzespołów wewnętrznych i obudowy.
- Fig. 2: Szczegółowy schemat uchwytu pomocniczego i ogranicznika głębokości.
Zgodność modelu
- Dokument dotyczy wyłącznie modelu 11255VSR.
