Schemat części wiertarko-wkrętarki akumulatorowej Bosch GSR 120-LI
Szczegółowy schemat budowy i wykaz części wiertarko-wkrętarki akumulatorowej Bosch GSR 120-LI. Dokument zawiera wartości momentów dokręcania niezbędne podczas serwisu i naprawy urządzenia.
Spis treści
Najważniejsze informacje o schemacie

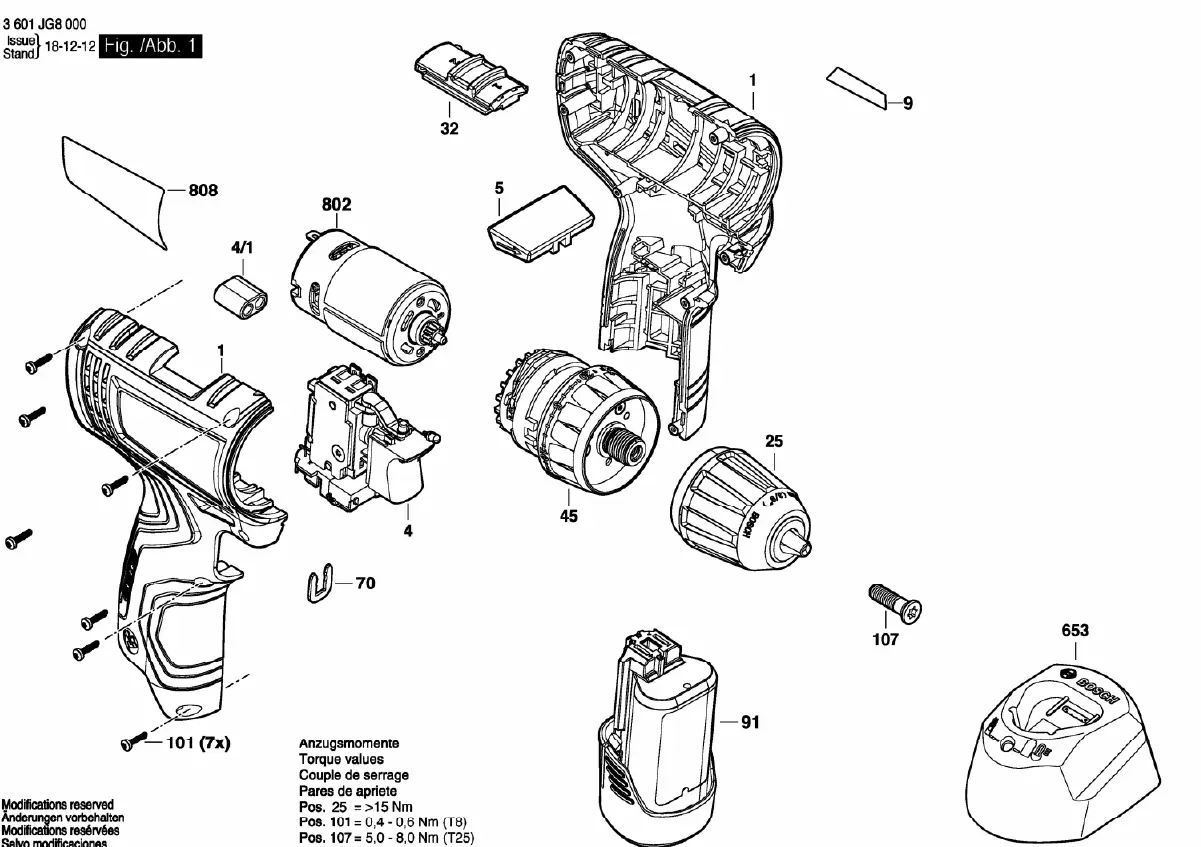

Niniejszy dokument jest oficjalnym schematem budowy (widok rozstrzelony) wiertarko-wkrętarki akumulatorowej Bosch GSR 120-LI. Służy on do identyfikacji części zamiennych oraz określenia prawidłowych parametrów montażowych podczas prac serwisowych.
Budowa i elementy składowe
Schemat przedstawia wszystkie kluczowe podzespoły urządzenia, w tym:
- Obudowę silnika i rękojeść (elementy 1)
- Silnik (element 802)
- Przekładnię i uchwyt wiertarski (element 25)
- Moduł elektroniki (element 4)
- Akumulator (element 91)
- Ładowarkę (element 653)
Rysunek pozwala na precyzyjne określenie lokalizacji śrub oraz sposób montażu poszczególnych modułów wewnętrznych.
Wartości momentów dokręcania
Podczas montażu lub naprawy urządzenia należy bezwzględnie przestrzegać podanych wartości momentów dokręcania dla poszczególnych elementów:
- Pozycja 25 (uchwyt/przekładnia): >15 Nm
- Pozycja 101 (śruby obudowy): 0,4 - 0,6 Nm (wymagany klucz T8)
- Pozycja 107 (śruba główna): 5,0 - 8,0 Nm (wymagany klucz T25)
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Sprawdź dokręcenie śrub (poz. 101) z momentem 0,4 - 0,6 Nm przy użyciu klucza T8.
Weryfikacja montażu elementu 25 wymaga dokręcenia z momentem powyżej 15 Nm.
Parametry w praktyce
- Moment dokręcania śrub obudowy (poz. 101)
- 0,4 - 0,6 Nm (klucz T8)
- Moment dokręcania śruby głównej (poz. 107)
- 5,0 - 8,0 Nm (klucz T25)
- Moment dokręcania uchwytu (poz. 25)
- >15 Nm
