Niniejsza instrukcja dotyczy wiertarko-wkrętarki akumulatorowej Bosch GSR 120-LI Professional. Urządzenie przeznaczone jest do wkręcania i wykręcania śrub oraz wiercenia w drewnie, metalu, ceramice i tworzywach sztucznych. Przed rozpoczęciem pracy należy zapoznać się z zasadami bezpieczeństwa oraz procedurami obsługi.

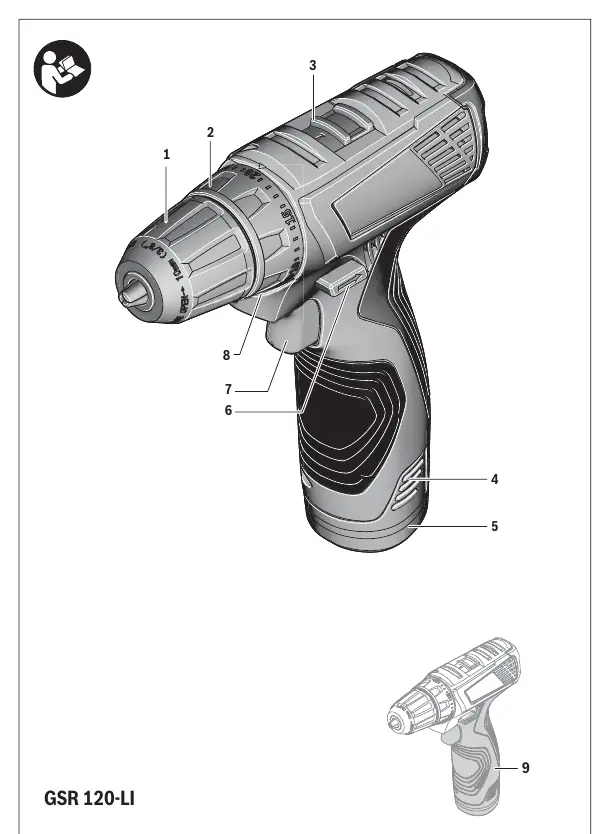

Opis urządzenia
Urządzenie składa się z następujących elementów:
- Uchwyt narzędziowy
- Pierścień wstępnego wyboru momentu obrotowego
- Przełącznik biegów
- Przycisk odblokowujący akumulator
- Akumulator
- Przełącznik kierunku obrotów
- Włącznik/wyłącznik
- Lampa PowerLight
- Rękojeść
- Końcówka wkręcająca (bit)
- Uniwersalny uchwyt na końcówki wkręcające
Montaż i przygotowanie do pracy
Przed przystąpieniem do jakichkolwiek prac przy urządzeniu (np. konserwacja, wymiana narzędzi) oraz podczas transportu i przechowywania, należy wyjąć akumulator. Akumulator dostarczany jest w stanie częściowo naładowanym. Aby zapewnić pełną wydajność, należy go całkowicie naładować przed pierwszym użyciem.
Obsługa
W celu włączenia urządzenia należy nacisnąć i przytrzymać włącznik/wyłącznik. Prędkość obrotową można regulować bezstopniowo, zmieniając siłę nacisku na włącznik. Kierunek obrotów zmienia się za pomocą przełącznika kierunku obrotów. Moment obrotowy można ustawić w 20 stopniach za pomocą pierścienia nastawczego. Przełącznik biegów pozwala na wybór dwóch zakresów prędkości obrotowej (I: niski, II: wysoki).
Wskazówki dotyczące pracy
Elektronarzędzie należy przykładać do śruby tylko wtedy, gdy jest wyłączone. Po dłuższej pracy z niską prędkością obrotową należy schłodzić urządzenie, uruchamiając je na ok. 3 minuty z maksymalną prędkością bez obciążenia. Do wiercenia w metalu należy używać tylko ostrych wierteł HSS.
Konserwacja i czyszczenie
Aby zapewnić bezpieczną i wydajną pracę, należy utrzymywać urządzenie oraz szczeliny wentylacyjne w czystości. W przypadku awarii akumulatora należy zwrócić się do autoryzowanego serwisu Bosch.
Dane techniczne
Urządzenie zasilane jest napięciem 12V. Prędkość obrotowa wynosi 0-380 min-1 (1. bieg) oraz 0-1300 min-1 (2. bieg). Maksymalny moment obrotowy wynosi 30/13 Nm (twarde/miękkie wkręcanie).
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Narzędzie nie działa
Sprawdź naładowanie akumulatora i jego poprawne osadzenie w rękojeści.
Przełącznik biegów nie przesuwa się do końca
Lekko obróć uchwyt narzędziowy z włożonym narzędziem.
Zbyt szybkie rozładowanie akumulatora
Upewnij się, że używasz oryginalnych akumulatorów Bosch Li-Ion.
Przed użyciem
- Naładuj akumulator przed pierwszym użyciem.
- Sprawdź, czy przełącznik kierunku obrotów jest w pozycji środkowej przed włożeniem akumulatora.
- Upewnij się, że używasz odpowiedniego bitu lub wiertła.
- Ustaw odpowiedni moment obrotowy dla danego materiału.
Parametry w praktyce
- Napięcie (12V)
- Napięcie zasilania akumulatora.
- Prędkość obrotowa (0-380 / 0-1300 min-1)
- Dwa zakresy prędkości dla różnych zastosowań (wkręcanie/wiercenie).
- Maks. moment obrotowy (30/13 Nm)
- Siła dokręcania w twardych/miękkich materiałach.

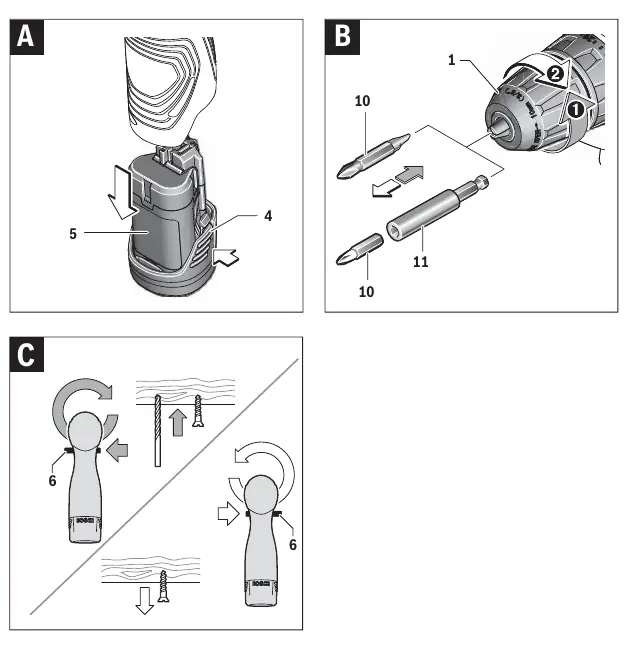

Ilustracje i schematy
- Rysunek A: Wkładanie i wyjmowanie akumulatora.
- Rysunek B: Wymiana narzędzia w uchwycie.
- Rysunek C: Ustawianie kierunku obrotów.
Zgodność modelu
- Używaj tylko oryginalnych akumulatorów Bosch Li-Ion 12V.
- Używaj tylko ładowarek zalecanych przez producenta (GAL 12.. CV).
