Instrukcja obsługi diamentowej wiertnicy rdzeniowej Hilti DD 110-U-22 / DD 150-U-22
Szybki przewodnik po instrukcji obsługi diamentowej wiertnicy rdzeniowej Hilti DD 110-U-22 oraz DD 150-U-22. Zawiera informacje o montażu, obsłudze, konserwacji i rozwiązywaniu problemów.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy diamentowych wiertnic rdzeniowych Hilti DD 110-U-22 oraz DD 150-U-22. Urządzenia te są przeznaczone do profesjonalnego wiercenia otworów przelotowych i nieprzelotowych w materiałach mineralnych (również zbrojonych) przy użyciu techniki diamentowej. Urządzenia obsługują wiercenie na sucho i na mokro.
Opis urządzenia
Główne elementy urządzenia obejmują:
- Uchwyt główny
- Płytę interfejsu do montażu na statywie
- Uchwyt narzędziowy BI+
- Wyświetlacz wielofunkcyjny
- Przełącznik silnika
- Regulator przepływu wody
Przygotowanie do pracy
Przed rozpoczęciem pracy należy:
- Naładować akumulator Hilti Nuron serii B 22.
- Zamontować uchwyt boczny w żądanej pozycji.
- Zamocować statyw wiertniczy do podłoża za pomocą kotew lub płyty próżniowej (zgodnie z instrukcją montażu).
- Zamontować wiertnicę na statywie, blokując ją za pomocą sworznia blokującego.
- W przypadku wiercenia na mokro podłączyć system doprowadzania wody.
Obsługa
Urządzenie posiada wyświetlacz wielofunkcyjny, który informuje o stanie pracy, ustawieniach i ostrzeżeniach. Kluczowe funkcje to:
- Tryb nawiercania: Ułatwia rozpoczęcie wiercenia przy użyciu koronek o dużej średnicy.
- Iron Boost: Zwiększa moment obrotowy w przypadku napotkania zbrojenia w betonie.
- Bluetooth: Umożliwia komunikację z innymi urządzeniami Hilti i aplikacją ON!Track.
Czyszczenie i konserwacja
Regularna konserwacja jest kluczowa dla bezpieczeństwa i wydajności:
- Przed przystąpieniem do prac konserwacyjnych należy wyjąć akumulator.
- Regularnie czyścić uchwyt narzędziowy i elementy mocujące.
- Czyścić obudowę lekko zwilżoną szmatką.
- Czyścić otwory wentylacyjne suchą szczotką.
- Nie używać myjek wysokociśnieniowych ani pary.
Rozwiązywanie problemów
W przypadku problemów z urządzeniem należy sprawdzić:
- Stan naładowania akumulatora.
- Czy akumulator jest poprawnie włożony.
- Czy koronka wiertnicza nie jest zablokowana w materiale.
- Komunikaty na wyświetlaczu wielofunkcyjnym (np. kody błędów, ostrzeżenia o przegrzaniu).
Informacje o producencie
Hilti
Praktyczna pomoc
Typowe problemy
Wyświetlacz wielofunkcyjny nic nie pokazuje
Sprawdź stan naładowania akumulatora i upewnij się, że jest poprawnie włożony.
Koronka wiertnicza nie obraca się
Koronka jest zablokowana w materiale. Użyj klucza płaskiego, aby ją zwolnić, lub w trybie statywowym poruszaj karetką góra-dół.
Prędkość wiercenia spada
Sprawdź, czy koronka nie jest uszkodzona, zwiększ siłę docisku lub użyj funkcji Iron Boost (jeśli wiercisz w zbrojonym betonie).
Przed użyciem
- Sprawdź stan naładowania akumulatora
- Upewnij się, że uchwyt boczny jest mocno dokręcony
- Sprawdź stabilność zamocowania statywu
- W przypadku wiercenia na mokro sprawdź szczelność układu wodnego
Parametry w praktyce
- ATC (Active Torque Control)
- Elektroniczny system wyłączający urządzenie w przypadku nagłego zablokowania koronki.
Ilustracje i schematy

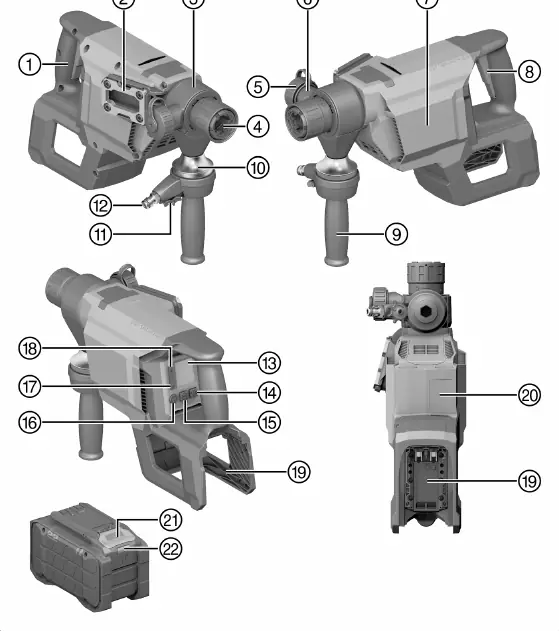

- Przegląd elementów urządzenia (strona 2)

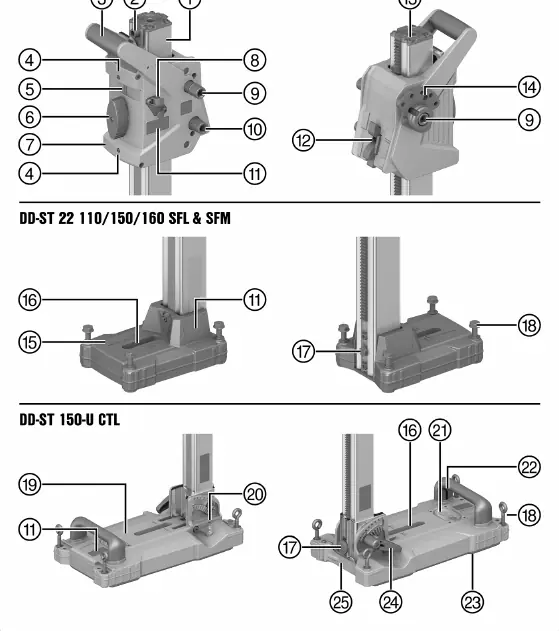

- Przegląd statywu wiertniczego (strona 3)
- Montaż wiertnicy na statywie (strona 5)
- Podłączanie systemu odsysania pyłu (strona 6)
Zgodność modelu
- Urządzenie współpracuje wyłącznie z akumulatorami Hilti Nuron serii B 22.
