Instrukcja obsługi diamentowej wiertnicy rdzeniowej Hilti DD 110-D
Szybki przewodnik po instrukcji obsługi diamentowej wiertnicy rdzeniowej Hilti DD 110-D. Zawiera informacje o montażu, wierceniu na sucho, konserwacji i rozwiązywaniu problemów.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Hilti DD 110-D to diamentowa wiertnica rdzeniowa przeznaczona do ręcznego wiercenia na sucho w murze. Urządzenie nie jest przeznaczone do wiercenia w betonie ani betonie zbrojonym. Przed rozpoczęciem pracy należy zapoznać się z instrukcją bezpieczeństwa, aby uniknąć porażenia prądem, pożaru lub poważnych obrażeń.
Opis urządzenia
Główne elementy urządzenia to: uchwyt boczny, przełącznik biegów, przekładnia, silnik, wskaźnik serwisowy, włącznik/wyłącznik, uchwyt, przewód zasilający, uchwyt narzędziowy oraz opcjonalny wskaźnik zabezpieczenia przed kradzieżą (TPS).
Montaż i przygotowanie
- Ustawianie uchwytu bocznego: Poluzuj uchwyt, obracając go w lewo, ustaw w żądanej pozycji i dokręć w prawo.
- Montaż koronki wiertniczej (BI+): Otwórz uchwyt narzędziowy, wsuń koronkę do oporu i obracaj, aż zablokuje się w uchwycie. Zamknij uchwyt.

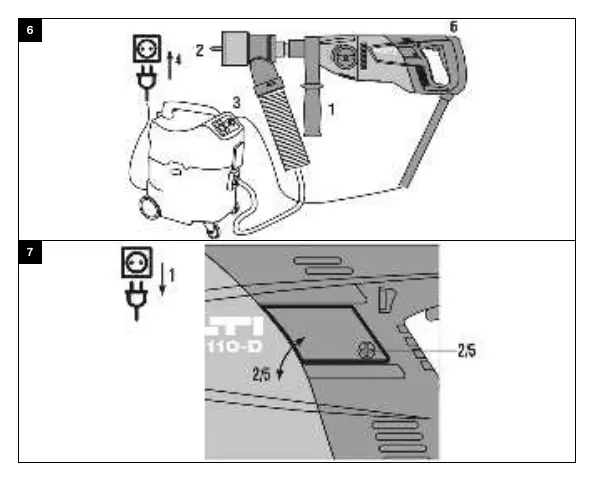

- Montaż z systemem odsysania: Wsuń przyrząd centrujący do uchwytu, zamontuj system odsysania i zablokuj go w odpowiedniej pozycji.
Obsługa
Wybierz odpowiedni bieg za pomocą przełącznika w zależności od średnicy koronki. Podczas wiercenia używaj zawsze uchwytu bocznego i trzymaj urządzenie oburącz. W przypadku wiercenia na sucho bez systemu odsysania, używaj wyłącznie koronek z nacięciami i noś odpowiednią maskę przeciwpyłową.
Konserwacja
Regularnie czyść otwory wentylacyjne suchą szczotką. Wymiana szczotek węglowych powinna być przeprowadzana przez wykwalifikowany personel. Po wymianie szczotek pozwól urządzeniu pracować na biegu jałowym przez co najmniej 1 minutę.
Rozwiązywanie problemów
W przypadku problemów, takich jak świecący wskaźnik serwisowy (zużycie szczotek), brak obrotów koronki (zablokowanie lub niezałączony bieg) czy spadek prędkości wiercenia (zużyta koronka lub zbyt duży nacisk), sprawdź tabele rozwiązywania problemów w instrukcji.
Informacje o producencie
Hilti
Praktyczna pomoc
Typowe problemy
Wskaźnik serwisowy świeci
Granica zużycia szczotek węglowych została prawie osiągnięta. Wymień szczotki przy najbliższej okazji.
Koronka wiertnicza nie obraca się
Przełącznik biegów nie jest w pełni załączony lub koronka jest zakleszczona w podłożu.
Prędkość wiercenia spada
Osiągnięto maksymalną głębokość, koronka jest stępiona lub pył utrudnia postęp. Użyj systemu odsysania.
Przed użyciem
- Sprawdź stan techniczny urządzenia i akcesoriów.
- Upewnij się, że uchwyt boczny jest dobrze zamocowany.
- Sprawdź, czy koronka wiertnicza jest poprawnie zamontowana w uchwycie.
- Sprawdź przewód zasilający i przedłużacz pod kątem uszkodzeń.
- Upewnij się, że miejsce pracy jest dobrze wentylowane.
Parametry w praktyce
- Prędkość obrotowa (1. bieg)
- 650 obr./min
- Prędkość obrotowa (2. bieg)
- 1380 obr./min
Ilustracje i schematy

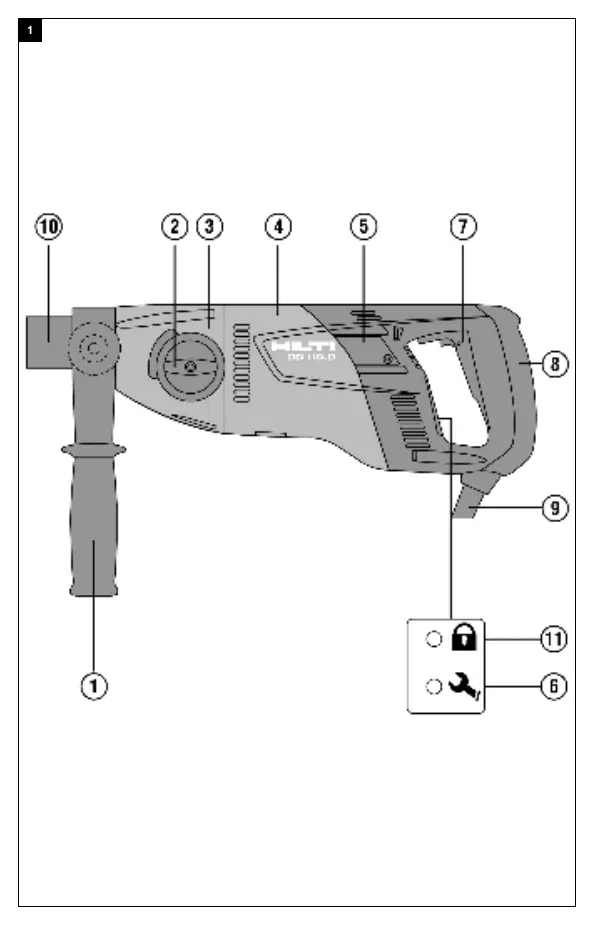

- 1: Przegląd budowy urządzenia

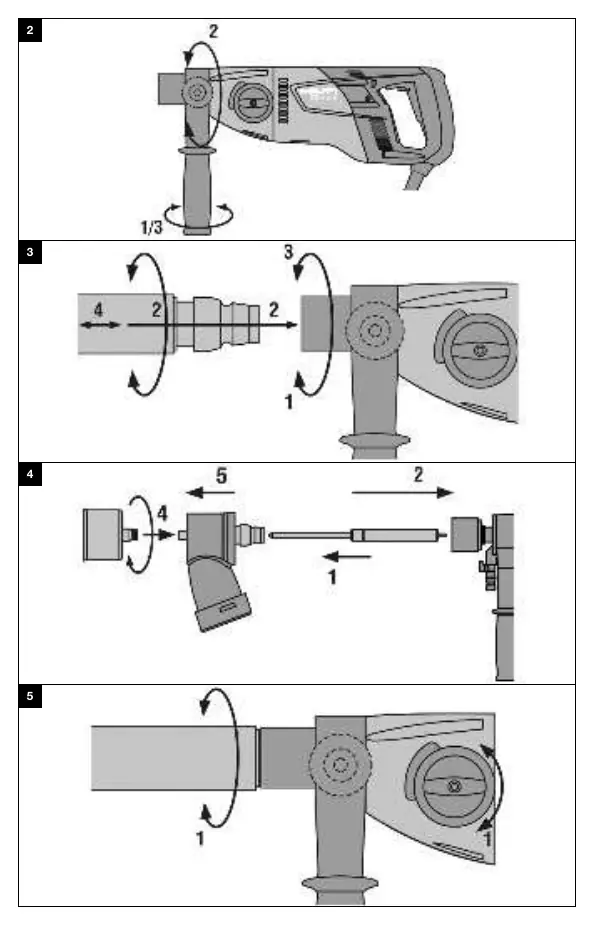

- 2: Regulacja uchwytu bocznego
- 3: Montaż koronki wiertniczej
- 4: Montaż z systemem odsysania
- 5: Wybór prędkości obrotowej
Zgodność modelu
- Urządzenie przeznaczone wyłącznie do wiercenia na sucho.
- Nie nadaje się do wiercenia w betonie ani betonie zbrojonym.
- Nie wiercić w materiałach generujących pył przewodzący prąd (np. magnez).
