Wykaz części zamiennych wkrętarki akumulatorowej Bosch GSR 12V-35 HX

Szczegółowy wykaz części zamiennych oraz schemat budowy wkrętarki akumulatorowej Bosch GSR 12V-35 HX. Znajdź numery katalogowe podzespołów, wartości momentów dokręcania śrub oraz schemat montażowy urządzenia.

Spis treści

Najważniejsze informacje z instrukcji

Niniejszy dokument stanowi oficjalny wykaz części zamiennych oraz schemat budowy (exploded view) dla wkrętarki akumulatorowej Bosch GSR 12V-35 HX (numer katalogowy 3 601 JJ9 100). Dokument służy do identyfikacji podzespołów urządzenia w celach serwisowych i naprawczych. Zawiera on również kluczowe informacje dotyczące momentów dokręcania śrub, które są niezbędne podczas ponownego montażu urządzenia.

Schemat budowy

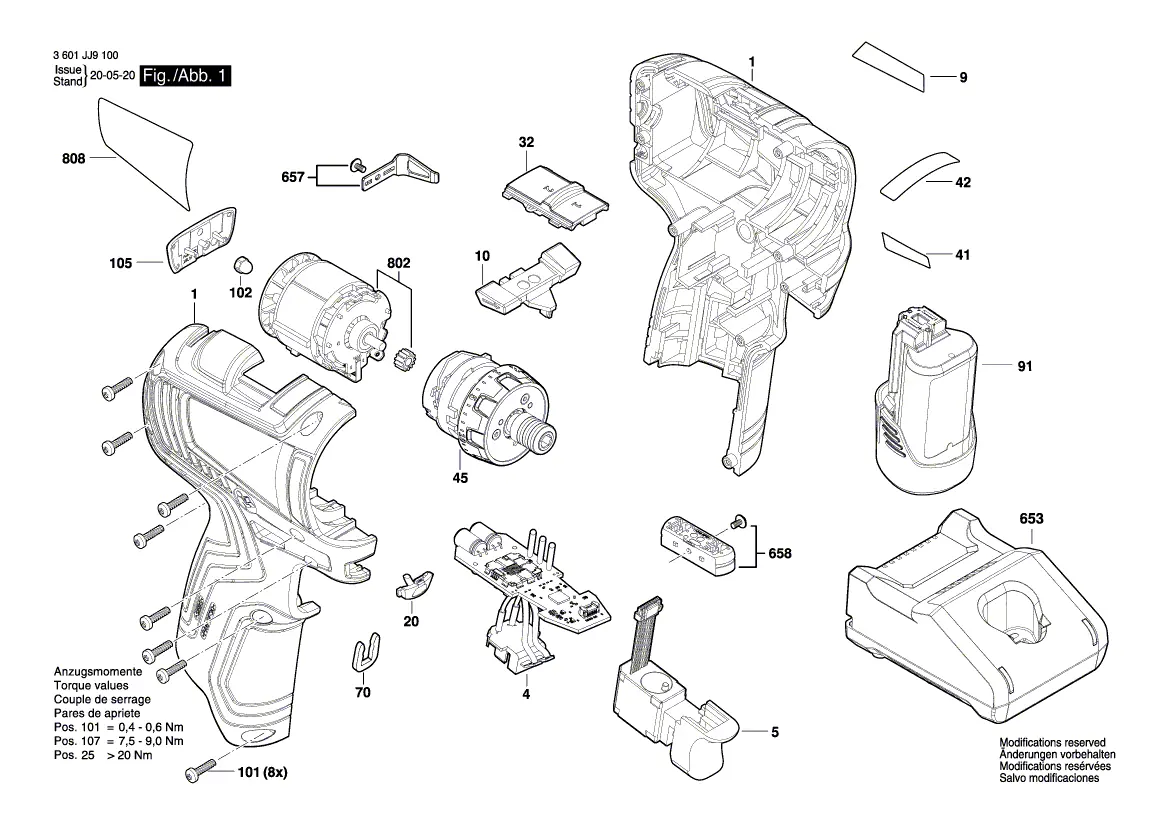

Rysunek techniczny przedstawia rozłożoną na części wkrętarkę. Każdy element jest oznaczony numerem referencyjnym, który odpowiada pozycji w tabeli części zamiennych. Schemat ułatwia zrozumienie rozmieszczenia kluczowych podzespołów, takich jak silnik bezszczotkowy, przekładnia, moduł elektroniczny oraz obudowa.

Schemat budowy wkrętarki Bosch GSR 12V-35 HX
Schemat budowy wkrętarki Bosch GSR 12V-35 HX

Wartości momentów dokręcania

Podczas serwisowania urządzenia należy przestrzegać określonych wartości momentów dokręcania dla poszczególnych śrub, aby zapewnić bezpieczeństwo i trwałość konstrukcji:

  • Pozycja 101: 0,4 - 0,6 Nm
  • Pozycja 107: 7,5 - 9,0 Nm
  • Pozycja 25: powyżej 20 Nm

Wykaz części zamiennych

Tabela części zamiennych zawiera zestawienie wszystkich dostępnych elementów urządzenia. Każdy wiersz zawiera numer pozycji (zgodny ze schematem), numer katalogowy części (Part Number) oraz opis elementu. W wykazie znajdują się m.in.:

  • Obudowa (Housing)
  • Moduł elektroniczny (Electronic Module)
  • Przełącznik (Switch)
  • Silnik bezszczotkowy DC (Brushless DC motor)
  • Przekładnia (Gear Box)
  • Akumulator (Battery Pack GBA 12V)
  • Ładowarka (Fast Charger GAL 12V-40)
