Instrukcja obsługi wiertarko-wkrętarki Bosch GSR 12V-32
Szybki przewodnik po instrukcji obsługi wiertarko-wkrętarki akumulatorowej Bosch GSR 12V-32. Dowiedz się, jak bezpiecznie używać narzędzia, zmieniać ustawienia momentu obrotowego, obsługiwać funkcję KickBack Control oraz dbać o akumulator.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Wiertarko-wkrętarka Bosch GSR 12V-32 to profesjonalne narzędzie akumulatorowe przeznaczone do wkręcania i wykręcania śrub oraz wiercenia w drewnie, metalu, ceramice i tworzywach sztucznych. Urządzenie wyposażone jest w funkcję KickBack Control, która zwiększa bezpieczeństwo użytkownika poprzez automatyczne wyłączenie narzędzia w przypadku nagłego, nieprzewidzianego obrotu wokół osi wiercenia.
Opis urządzenia
Główne elementy narzędzia obejmują:
- Uchwyt narzędziowy (1) oraz szybkozaciskowy uchwyt wiertarski (2).
- Pierścień nastawczy momentu obrotowego (3) do wyboru 20 stopni momentu obrotowego.
- Przełącznik biegów (4) do wyboru dwóch zakresów prędkości.
- Przełącznik kierunku obrotów (5).
- Włącznik/wyłącznik (8) z regulacją prędkości.
- Oświetlenie robocze (10).
Obsługa
Wybór kierunku obrotów
Użyj przełącznika (5) do zmiany kierunku obrotów. Nie zmieniaj kierunku, gdy włącznik (8) jest wciśnięty. Przesunięcie w lewo służy do wiercenia i wkręcania, w prawo do wykręcania.
Ustawienie momentu obrotowego
Pierścień (3) pozwala na precyzyjne ustawienie momentu obrotowego. W pozycji symbolu wiercenia sprzęgło przeciążeniowe jest wyłączone, co zapewnia maksymalny moment obrotowy.
Wybór biegu
Przełącznik biegów (4) należy obsługiwać tylko przy wyłączonym narzędziu. Bieg 1 zapewnia wysoki moment obrotowy (do ciężkich prac), bieg 2 wysoką prędkość (do lekkich prac).
Akumulator
Narzędzie jest kompatybilne z akumulatorami Bosch GBA 12V. Stan naładowania można sprawdzić za pomocą wskaźnika LED (9). Jeśli czas pracy po naładowaniu znacząco się skraca, akumulator należy wymienić.
Konserwacja
Przed przystąpieniem do jakichkolwiek prac przy narzędziu (np. wymiana narzędzi, konserwacja) należy wyjąć akumulator. Należy dbać o czystość narzędzia oraz otworów wentylacyjnych, aby zapewnić bezpieczną i wydajną pracę.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Narzędzie wyłącza się podczas pracy.
Prawdopodobnie zadziałało zabezpieczenie termiczne z powodu przeciążenia. Odczekaj, aż narzędzie ostygnie.
Funkcja KickBack Control nie działa lub narzędzie nie włącza się.
Jeśli funkcja KickBack Control jest uszkodzona, narzędzie nie włączy się. Skontaktuj się z autoryzowanym serwisem.
Przed użyciem
- Naładuj akumulator przed pierwszym użyciem.
- Sprawdź, czy wiertło lub bit jest poprawnie zamocowany w uchwycie.
- Ustaw przełącznik kierunku obrotów w odpowiedniej pozycji.
- Wybierz odpowiedni bieg (1 lub 2) w zależności od rodzaju pracy.
- Ustaw pierścień momentu obrotowego na odpowiednią wartość.
Parametry w praktyce
- 0-475 / 0-1800 min-1
- Zakres prędkości obrotowej na 1. i 2. biegu.

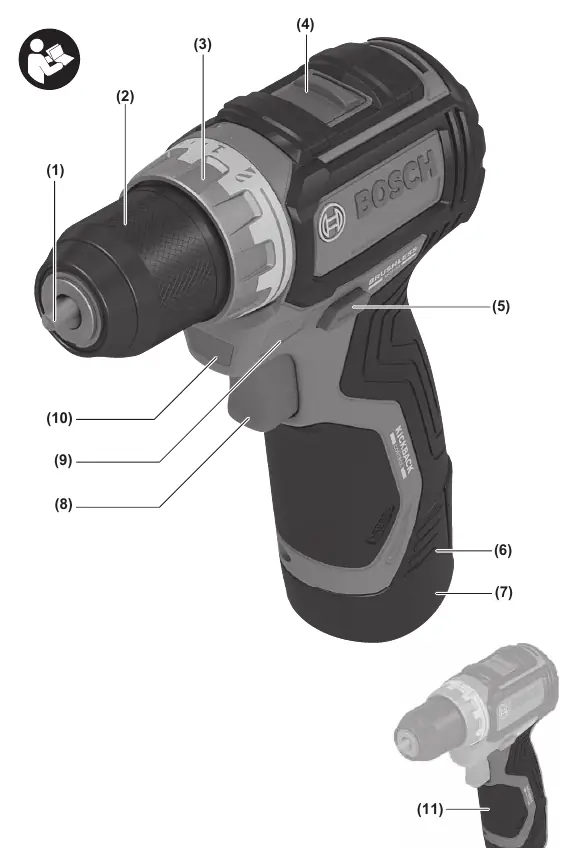

Ilustracje i schematy
- (1) Uchwyt narzędziowy
- (2) Szybkozaciskowy uchwyt wiertarski
- (3) Pierścień nastawczy momentu obrotowego
- (4) Przełącznik biegów
- (5) Przełącznik kierunku obrotów
Zgodność modelu
- Kompatybilne z akumulatorami GBA 12V...
- Kompatybilne z ładowarkami GAL 12..., GAX 18...
