Instrukcja obsługi wiertarko-wkrętarki Bosch GSR 12V-20

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy wiertarko-wkrętarek Bosch GSR 12V-20 oraz GSR 12V-20 HX. Dokument zawiera kluczowe informacje dotyczące bezpiecznej obsługi, konserwacji oraz specyfikacji technicznej urządzenia. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć porażenia prądem, pożaru lub poważnych obrażeń.

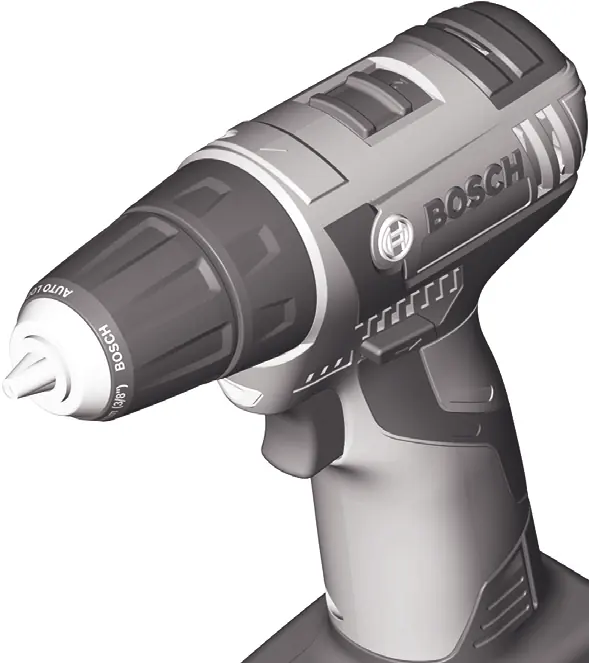

Opis urządzenia

Urządzenie składa się z następujących elementów:

• Uchwyt narzędziowy (1)
• Tuleja ryglująca (2)
• Pierścień regulacji momentu obrotowego (3)
• Przełącznik biegów (4)
• Przycisk odblokowujący akumulator (5)
• Akumulator (6)
• Przełącznik kierunku obrotów (7)
• Włącznik/wyłącznik (8)
• Wskaźnik stanu naładowania akumulatora (9)
• Oświetlenie robocze (10)
• Szybkozaciskowy uchwyt wiertarski (11)
• Rękojeść (12)
• Uniwersalny uchwyt do końcówek (13)

Montaż i pierwsze uruchomienie

Przed rozpoczęciem jakichkolwiek prac przy urządzeniu (np. konserwacja, wymiana narzędzi) oraz podczas transportu i przechowywania należy wyjąć akumulator. Akumulator jest dostarczany w stanie częściowo naładowanym. Przed pierwszym użyciem należy go w pełni naładować w zalecanej ładowarce.

Wymiana narzędzi

GSR 12V-20 HX: Pociągnij tuleję ryglującą (2) do przodu, wsuń narzędzie do oporu w uchwyt i zwolnij tuleję, aby zablokować narzędzie.

GSR 12V-20: Otwórz szybkozaciskowy uchwyt wiertarski (11), obracając go, aż będzie można włożyć narzędzie. Po włożeniu narzędzia mocno dokręć tuleję uchwytu ręką.

Obsługa

Kierunek obrotów: Użyj przełącznika (7), aby zmienić kierunek obrotów. Ustawienie w pozycji środkowej zapobiega przypadkowemu włączeniu.

Moment obrotowy: Pierścień (2) pozwala na wybór momentu obrotowego w 20 stopniach. W pozycji symbolu wiertła sprzęgło jest wyłączone.

Wybór biegów: Przełącznik (4) pozwala na wybór dwóch zakresów prędkości. Bieg I jest przeznaczony do wkręcania lub wiercenia dużymi średnicami, a bieg II do wiercenia małymi średnicami.

Włączanie/wyłączanie: Naciśnij i przytrzymaj włącznik (8). Oświetlenie robocze (10) włącza się automatycznie.

Konserwacja

Utrzymuj urządzenie oraz otwory wentylacyjne w czystości, aby zapewnić bezpieczną i wydajną pracę. W przypadku problemów z urządzeniem lub konieczności zakupu części zamiennych, skontaktuj się z autoryzowanym serwisem Bosch.
