Instrukcja obsługi stacji roboczej Bauer 1721C-B
Przewodnik użytkownika dla stacji roboczej Bauer 1721C-B. Dowiedz się, jak bezpiecznie rozkładać, obsługiwać i konserwować urządzenie oraz jak używać mechanizmu zaciskowego.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Stacja robocza Bauer 1721C-B to przenośne stanowisko z nożnym mechanizmem zaciskowym. Instrukcja opisuje proces rozkładania, obsługi zacisku oraz konserwacji. str. 1, 3, 4, 5
Najważniejsze czynności
- Rozkładanie stacji str. 4, 5
- Zaciskanie przedmiotu str. 5
Pierwsze uruchomienie
- Rozłóż tylną nogę, tylną stopę, pedał oraz przednie nogi zgodnie z instrukcją na stronach 4-5. str. 4, 5
Problemy i rozwiązania
Zacisk nie porusza się płynnie
Nasmaruj pod szczęką przesuwną smarem ogólnego przeznaczenia.
str. 6Konserwacja i reset
- Regularnie sprawdzaj stan techniczny przed każdym użyciem. str. 6
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Nośność | 600 lb | Maksymalne obciążenie wyśrodkowane nad stacją. | str. 2 |
Gdzie szukać w PDF
- Lista części str. 7
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Stacja robocza Bauer 1721C-B to przenośne stanowisko z nożnym mechanizmem zaciskowym. Przed użyciem należy bezwzględnie zapoznać się z zasadami bezpieczeństwa. Maksymalna nośność urządzenia wynosi 600 lb (ok. 272 kg) przy obciążeniu wyśrodkowanym nad stacją. Podczas pracy należy zawsze nosić okulary ochronne zatwierdzone przez ANSI oraz rękawice robocze.

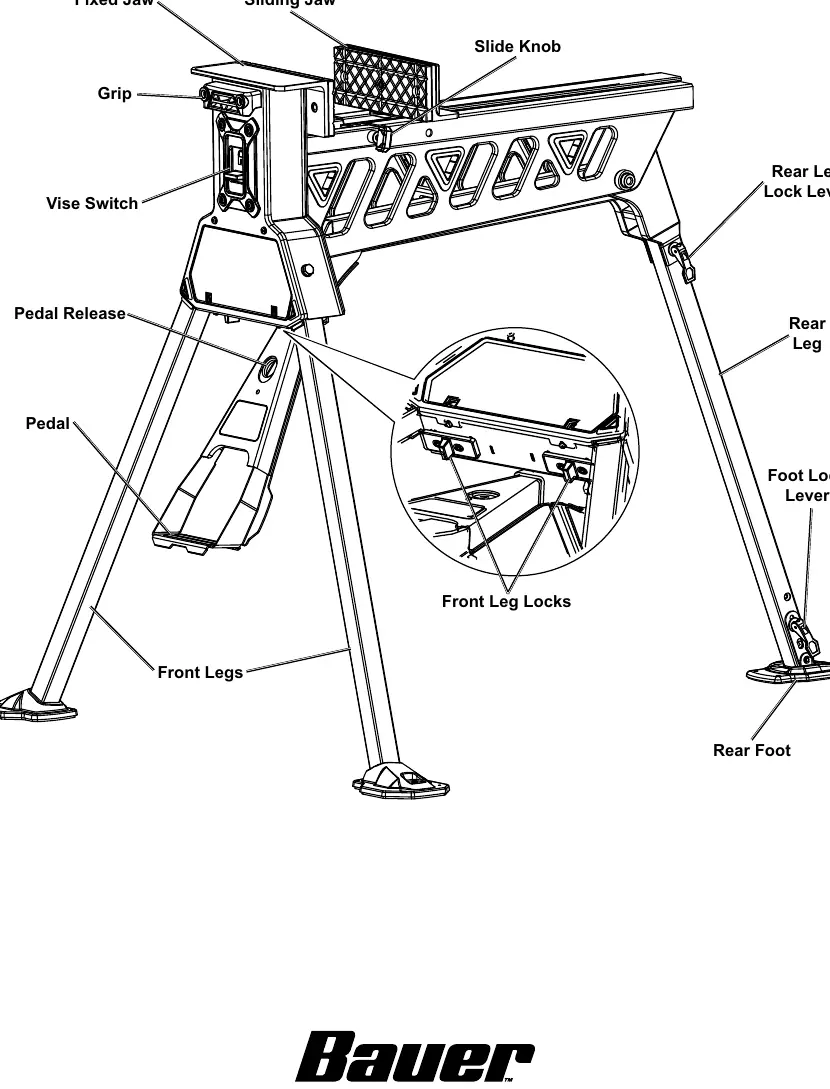

Opis urządzenia
Stacja wyposażona jest w następujące kluczowe elementy:
- Szczęki: Stała (Fixed Jaw) oraz przesuwna (Sliding Jaw).
- Mechanizm zaciskowy: Pedał (Pedal) służący do zaciskania przedmiotu oraz przełącznik (Vise Switch) do blokowania/odblokowywania.
- Regulacja: Pokrętło (Slide Knob) do ustawiania szczęki przesuwnej.
- Konstrukcja: Składane nogi przednie i tylne z systemem blokad (Foot Lock Lever, Rear Leg Lock Lever).
Montaż i przygotowanie

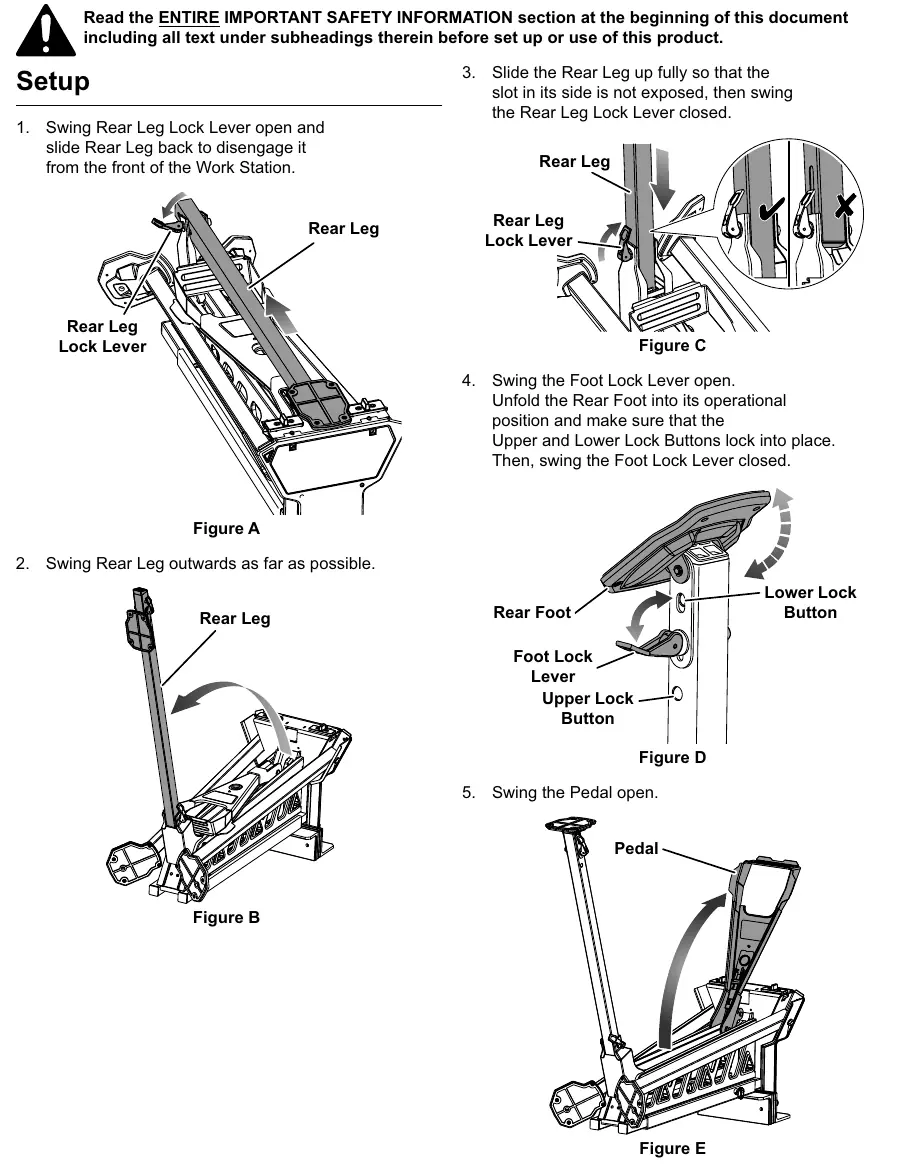

Proces rozkładania stacji roboczej:
- Odblokuj i wysuń tylną nogę (Rear Leg) z przedniej części stacji, a następnie rozłóż ją maksymalnie na zewnątrz.
- Zablokuj tylną nogę w pozycji roboczej za pomocą dźwigni blokady (Rear Leg Lock Lever).
- Rozłóż tylną stopę (Rear Foot), upewniając się, że przyciski blokady (Upper/Lower Lock Buttons) zatrzasnęły się, a następnie zabezpiecz dźwignią (Foot Lock Lever).
- Rozłóż pedał (Pedal).
- Rozłóż przednie nogi, zwalniając blokady (Front Leg Locks) i upewniając się, że zatrzasnęły się w pozycji otwartej.
- Ustaw stację na twardym, płaskim podłożu.
Obsługa stacji
- Poluzuj pokrętło (Slide Knob), przesuń przełącznik (Vise Switch) do pozycji odblokowania i otwórz szczękę przesuwną.
- Umieść przedmiot między szczękami, dbając o wyśrodkowanie środka ciężkości.
- Dosuń szczękę przesuwną do przedmiotu.
- Przesuń przełącznik (Vise Switch) do pozycji blokady.
- Naciskaj pedał, aby zabezpieczyć przedmiot. Uwaga: Nie skacz na pedał.
- Aby zwolnić przedmiot, przesuń przełącznik do pozycji odblokowania i lekko naciśnij pedał, aby zwolnić nacisk.
Konserwacja
Przed każdym użyciem sprawdź stan techniczny urządzenia:
- Sprawdź, czy nie ma luźnych elementów, pęknięć lub uszkodzeń.
- Upewnij się, że części ruchome nie są zablokowane.
- Jeśli zacisk nie porusza się płynnie, nasmaruj obszar pod szczęką przesuwną smarem ogólnego przeznaczenia.
Praktyczna pomoc
Typowe problemy
Zacisk nie porusza się płynnie
Nasmaruj pod szczęką przesuwną (Sliding Jaw) przy użyciu smaru ogólnego przeznaczenia.
Stacja jest niestabilna
Upewnij się, że wszystkie blokady nóg są w pełni zaangażowane, a stacja stoi na twardym, płaskim podłożu.
Przed użyciem
- Sprawdź, czy wszystkie części są nienaruszone i nieuszkodzone.
- Upewnij się, że stacja stoi na twardym i płaskim podłożu.
- Załóż okulary ochronne i rękawice robocze.
- Sprawdź, czy blokady nóg są w pełni zablokowane.
- Upewnij się, że obciążenie nie przekracza 600 lb.
Parametry w praktyce
- Nośność (Weight Capacity)
- 600 lb (ok. 272 kg) przy obciążeniu wyśrodkowanym nad stacją.
Ilustracje i schematy
- Pedal: Służy do zaciskania przedmiotu obrabianego.
- Vise Switch: Przełącznik blokady szczęki.
- Slide Knob: Pokrętło do regulacji przesuwnej szczęki.
- Front/Rear Leg Locks: Mechanizmy blokujące nogi w pozycji rozłożonej.
