Instrukcja obsługi sterownika palnika Beckett GeniSys 7565 i 7585
Szybki przewodnik po instalacji i obsłudze sterownika palnika Beckett GeniSys 7565 oraz 7585. Sprawdź parametry elektryczne, schematy połączeń, procedurę odpowietrzania pompy oraz funkcje przycisku ACTION.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje

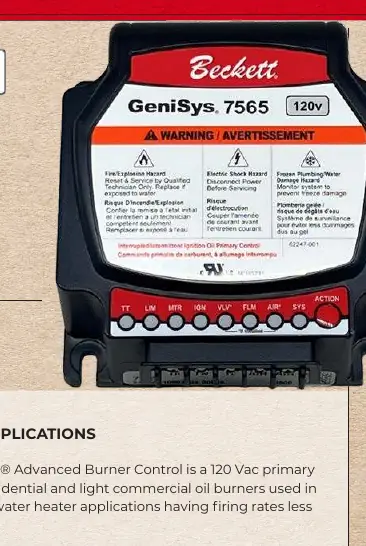

Sterownik Beckett GeniSys 7565 i 7585 to zaawansowane urządzenie zabezpieczające dla palników olejowych (kotły, piece, podgrzewacze wody) o wydajności poniżej 20 GPH. Urządzenie wymaga zasilania 120V AC i jest kompatybilne z różnymi typami termostatów oraz paliw (olej nr 2, biodiesel, diesel odnawialny). Przed instalacją należy upewnić się, że okablowanie jest zgodne z urządzeniem, ponieważ kolory przewodów mogą różnić się od standardów innych producentów.
Opis urządzenia
GeniSys to sterownik bezpieczeństwa z funkcjami diagnostycznymi dostępnymi przez aplikację myTechnician. Posiada 8 diod statusu, funkcję opóźnienia zaworu (Pre-Purge), opóźnienie wyłączenia silnika (Post-Purge) oraz tryb odpowietrzania pompy. Obudowa jest odporna na wilgoć.
Podłączenia
Urządzenie posiada złącza niskonapięciowe (24V AC) na przednim panelu oraz złącza zasilania na spodzie. Główne połączenia obejmują:
- TR/TW: Wejścia termostatu.
- TC: Wspólne wejście termostatu (jeśli zainstalowano).
- AIR: Wejścia przełącznika powietrza (jeśli zainstalowano).
Parametry elektryczne
- Napięcie: 120V AC nominalne (zakres 102-132V AC).
- Częstotliwość: 60 Hz.
- Obciążenie silnika: Maksymalnie 10A (FLA), 60A (LRA).
- Zapalnik: Maksymalnie 3A.
Obsługa i przycisk ACTION
Przycisk ACTION służy do resetowania sterownika oraz uruchamiania trybu odpowietrzania pompy:
- Reset (soft lockout): Krótkie naciśnięcie (1 sekunda).
- Reset (hard lockout): Długie naciśnięcie (15+ sekund).
- Tryb odpowietrzania (Pump Prime): Wymaga sekwencji naciśnięć opisanej w tabeli 2 instrukcji.
Odpowietrzanie pompy
Aby odpowietrzyć pompę, należy podłączyć przezroczysty wąż do złączki odpowietrzającej i otworzyć ją. W trybie Pump Prime zapalnik i silnik są włączone przez 4 minuty, a czujnik płomienia jest ignorowany, co pozwala na bezpieczne odpowietrzenie bez konieczności mostkowania czujnika.
Bezpieczeństwo
Instalacja musi być wykonana przez wykwalifikowanego technika. Należy regularnie sprawdzać funkcje bezpieczeństwa, w tym test bezpiecznego startu (Safe Start Check) poprzez mostkowanie zacisków czujnika płomienia (cad cell) i weryfikację, czy palnik nie startuje.
Praktyczna pomoc
Typowe problemy
Błąd połączenia przewodów
Kolory przewodów na etykiecie sterownika mogą nie odpowiadać kolorom przewodów palnika lub sterowników innych producentów. Należy zawsze sprawdzać schemat połączeń urządzenia.
Palnik nie startuje podczas testu
Upewnij się, że system jest w trybie Standby i nie ma aktywnej blokady (Lockout). Sprawdź, czy termostat wysyła sygnał zapotrzebowania na ciepło.
Przed użyciem
- Upewnij się, że zasilanie wynosi 120V AC.
- Sprawdź, czy termostat jest ustawiony na zapotrzebowanie ciepła.
- Upewnij się, że pompa została odpowietrzona przed uruchomieniem.
- Sprawdź poprawność połączeń przewodów zgodnie z instrukcją urządzenia.
- Zweryfikuj, czy zainstalowano odpowiedni czujnik płomienia (cad cell).
Parametry w praktyce
- Napięcie (Voltage)
- 120 Vac nominalne (zakres 102-132 Vac).
- Obciążenie silnika (Motor FLA)
- Maksymalnie 10 A (Full Load Amps).
- Zapalnik (Igniter)
- Maksymalnie 3 A.
Ilustracje i schematy
- Połączenia górne i przednie: Pokazują wejścia termostatu (TR, TW, TC) oraz wejścia przełącznika powietrza.
- Połączenia dolne: Miejsce podłączenia zasilania i sterowania palnikiem.
- Tabela 2: Wyjaśnia działanie przycisku ACTION w zależności od czasu naciśnięcia.
Zgodność modelu
- Kompatybilny z olejem opałowym nr 2, do 100% biodiesla i 100% odnawialnego oleju napędowego.
- Współpracuje z termostatami mechanicznymi i typu 'power stealing'.
