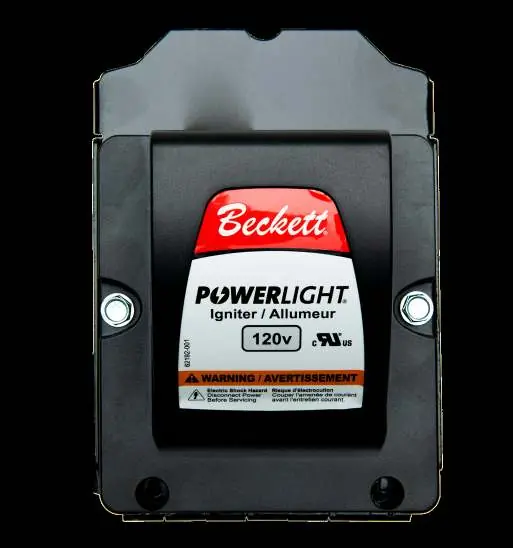

Instrukcja montażu zapalnika Beckett PowerLight 120VAC

Najważniejsze informacje z instrukcji

Zapalnik Beckett PowerLight 120VAC jest przeznaczony do systemów palników olejowych zasilanych napięciem 120VAC. Urządzenie może być używane z kontrolerami zapłonu przerywanego lub przerywanego. Instalacja musi być wykonana przez wykwalifikowanego technika zgodnie z lokalnymi przepisami elektrycznymi (np. ANSI/NFPA 70 lub CSA C22.1).

Bezpieczeństwo

Urządzenie stwarza ryzyko porażenia prądem. Przed przystąpieniem do jakichkolwiek prac serwisowych należy odłączyć wszystkie źródła zasilania palnika. Należy upewnić się, że obudowa palnika i obwód elektryczny są prawidłowo uziemione. Nie używaj zapalnika poza jego specyfikacją projektową.

Montaż i instalacja

1. Zlokalizuj przewody wejściowe: niebieski (gorący) i biały (neutralny).
2. Zainstaluj uszczelkę zapalnika (np. 32302), jeśli jest wymagana, i przeprowadź przewody przez otwór w płycie podstawy, uważając, aby ich nie przygnieść.
3. Zamontuj zapalnik równo z płytą podstawy za pomocą dołączonych śrub.
4. Użyj śrub typu "paint scraping" (zdrapujących farbę) do montażu, aby zapewnić skuteczne uziemienie do obudowy palnika.
5. Po zamontowaniu sprawdź, czy styki wyjściowe zapalnika mają dobry kontakt z elektrodami palnika.
6. Po zakończeniu instalacji wykonaj kilka cykli pracy palnika, aby zweryfikować poprawność zapłonu.

Dane techniczne

• Napięcie wejściowe: 102-132 VAC, 50/60 Hz
• Napięcie wyjściowe: 20 kV
• Prąd wyjściowy: 25 mA RMS
• Temperatura pracy: -40°C do +65°C (-40°F do +150°F)
• Wilgotność: 5% do 95% RH (kondensująca)

Kompatybilność

Zapalnik jest kompatybilny z wieloma płytami podstawy Beckett (np. 51771U, 51824U, 51825U, 51827U, 51826U, 51840U) oraz płytami innych producentów (np. Carlin, Wayne). Szczegółowe zestawienie części znajduje się w tabeli 2 w pełnej instrukcji.
