Instrukcja obsługi okapu kuchennego Belling 100PYR
Szybki przewodnik po okapie kuchennym Belling 100PYR. Dowiedz się, jak bezpiecznie zainstalować urządzenie, obsługiwać panel sterowania, czyścić filtry oraz dbać o konserwację.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące bezpiecznej instalacji i użytkowania okapu kuchennego Belling serii 100PYR. Okap przeznaczony jest wyłącznie do użytku domowego w celu usuwania zapachów kuchennych. Przed przystąpieniem do montażu należy bezwzględnie usunąć folie ochronne z urządzenia.
Bezpieczeństwo
- Minimalna odległość między płytą grzejną a okapem wynosi 650 mm.
- Okap musi być podłączony do przewodu kominowego o średnicy minimum 120 mm.
- Zabrania się podłączania okapu do przewodów odprowadzających spaliny z urządzeń zasilanych gazem lub innymi paliwami.
- W przypadku jednoczesnego używania okapu z urządzeniami gazowymi, należy zapewnić odpowiednią wentylację pomieszczenia, aby uniknąć cofania się spalin.
- Urządzenie może być używane przez dzieci powyżej 8 roku życia oraz osoby o ograniczonych zdolnościach pod nadzorem.
Obsługa
Panel sterowania składa się z przycisków zasilania (prędkości 1, 2, 3) oraz przycisku oświetlenia.
- Przycisk zasilania: Uruchamia silnik na wybranym biegu. Przycisk T1 zawsze przełącza na pierwszą prędkość przed wyłączeniem silnika.
- Przycisk oświetlenia: Włącza i wyłącza oświetlenie.
Czyszczenie i konserwacja
- Filtry przeciwtłuszczowe: Należy czyścić co 2 miesiące (lub częściej przy intensywnym użytkowaniu). Można je myć w zmywarce.
- Filtry węglowe: Nie podlegają myciu ani regeneracji. Należy je wymieniać co 4 miesiące lub częściej w przypadku intensywnego użytkowania.
- Obudowę okapu należy czyścić wilgotną szmatką z użyciem neutralnego detergentu w płynie.
Dane techniczne
- Zasilanie: 230-240V ~ 50/60Hz
- Moc silnika: 140W
- Klasa ochronności: I
- Wydajność (pozycja 3): 600 m3/h
- Poziom hałasu (pozycja 3): 63 dBA
Informacje o producencie
Belling
Praktyczna pomoc
Typowe problemy
Nieprzyjemne zapachy w kuchni
Wymień filtry węglowe (co 4 miesiące) lub wyczyść filtry przeciwtłuszczowe.
Ryzyko pożaru
Nigdy nie zostawiaj otwartego ognia pod okapem i nie flambiruj potraw.
Ryzyko porażenia prądem
Upewnij się, że śruby i elementy mocujące są zainstalowane zgodnie z instrukcją.
Przed użyciem
- Usuń wszystkie folie ochronne z urządzenia.
- Sprawdź, czy napięcie sieciowe odpowiada wartości na tabliczce znamionowej.
- Upewnij się, że instalacja elektryczna posiada odpowiednie uziemienie.
- Sprawdź, czy odległość od płyty grzejnej wynosi co najmniej 650 mm.
- Upewnij się, że przewód wylotowy ma średnicę min. 120 mm.
Parametry w praktyce
- Wydajność (pozycja 3)
- Maksymalna zdolność usuwania powietrza przez okap (600 m3/h).
- Poziom hałasu
- Głośność pracy urządzenia (45-63 dBA w zależności od biegu).
Ilustracje i schematy

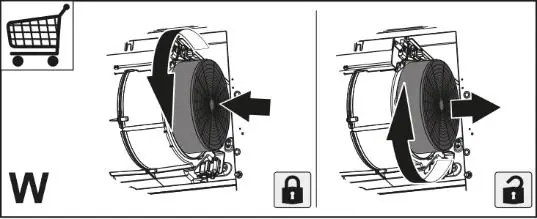

- Wymiana filtra węglowego: Włóż filtr, obróć zgodnie z ruchem wskazówek zegara, aby zablokować (ikona kłódki zamkniętej).
- Demontaż filtra węglowego: Obróć w przeciwnym kierunku, aby odblokować (ikona kłódki otwartej).
Zgodność modelu
- Filtry przeciwtłuszczowe: 90cm (3 panele), 100cm (3 panele), 110cm (4 panele).
- Filtry węglowe: 2 sztuki (dostępne jako części zamienne).
