Instrukcja instalacji kuchenki indukcyjnej Belling 100/110cm
Szybki przewodnik instalacji dla kuchenek indukcyjnych Belling 100/110cm. Zawiera wytyczne dotyczące podłączenia elektrycznego, wymiarów, poziomowania oraz bezpiecznego montażu.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące profesjonalnej instalacji kuchenek indukcyjnych Belling serii 100/110cm. Ze względów bezpieczeństwa oraz dla zachowania gwarancji, instalacja musi zostać przeprowadzona przez wykwalifikowanego specjalistę należącego do odpowiedniego stowarzyszenia technicznego. Urządzenie wymaga uziemienia.
Przygotowanie do instalacji
Przed montażem należy usunąć wszystkie elementy opakowania, w tym zabezpieczenia wewnątrz piekarnika. Zaleca się umycie półek, blach i rusztów w ciepłej wodzie z detergentem. Pierwsze uruchomienie piekarnika powinno odbyć się bez potraw, aby wypalić pozostałości produkcyjne – może temu towarzyszyć specyficzny zapach, który jest zjawiskiem naturalnym.
Poziomowanie i montaż
Kuchenka wyposażona jest w nóżki poziomujące z nakrętkami kontrującymi. Dla wysokości blatu 900-930mm należy użyć obu nakrętek. Jeśli blat jest niższy niż 900mm, należy usunąć jedną nakrętkę z każdej nóżki. Poziomowanie należy sprawdzić, umieszczając poziomicę na blasze do pieczenia wewnątrz piekarnika. Jeśli wymagane jest zamontowanie listwy maskującej nóżki, należy ją przykręcić ręcznie, nie używając elektronarzędzi.
Wymiary i odstępy
Wokół urządzenia należy zachować odpowiednie odstępy dla bezpieczeństwa i wentylacji:
- Minimalna odległość od okapu lub materiałów łatwopalnych nad płytą: 650mm.
- Wymagany odstęp od materiałów łatwopalnych po bokach płyty: 90mm w poziomie do wysokości 400mm.
- Zalecany odstęp 60mm przy ścianie, jeśli urządzenie posiada otwierane na bok drzwi piekarnika.
Podłączenie elektryczne
Podłączenie musi być wykonane elastycznym przewodem odpornym na temperaturę co najmniej 70°C. Urządzenie wymaga odłącznika wielobiegunowego z separacją styków minimum 3mm. Podczas podłączania należy zachować mostki na zaciskach neutralnych. W przypadku instalacji jednofazowej mostki łączą zaciski L1, L2 i L3, a przewód fazowy podłącza się do L2. W instalacji trójfazowej mostki na zaciskach fazowych należy usunąć.
Uruchomienie i kontrola
Po instalacji należy sprawdzić działanie programatora czasowego, oświetlenia piekarnika oraz wentylatora termoobiegu (ustawiając pokrętło w tryb rozmrażania). W przypadku wykrycia nieprawidłowości należy odłączyć urządzenie i skontaktować się z serwisem.
Informacje o producencie
Belling
Praktyczna pomoc
Typowe problemy
Nieprzyjemny zapach przy pierwszym użyciu
To normalne zjawisko wypalania pozostałości produkcyjnych. Należy włączyć piekarnik na krótki czas, aby proces przebiegł bezpiecznie.
Kuchenka nie mieści się pod blatem
Należy usunąć jedną z nakrętek kontrujących z każdej nóżki poziomującej, aby obniżyć wysokość urządzenia poniżej 900mm.
Błąd w działaniu po instalacji
Należy umieścić na urządzeniu informację o awarii, odłączyć je od zasilania i skontaktować się z autoryzowanym serwisem.
Przed użyciem
- Usuń wszystkie materiały opakowaniowe z wnętrza urządzenia.
- Umyj półki, blachy i ruszt w ciepłej wodzie z płynem.
- Sprawdź wypoziomowanie urządzenia za pomocą poziomicy na blasze.
- Upewnij się, że otwory wentylacyjne z tyłu i pod urządzeniem nie są zablokowane.
- Ustaw aktualną godzinę na programatorze czasowym.
Parametry w praktyce
- Zasilanie 230-400V ~3N
- Kuchenka przystosowana do instalacji jednofazowej lub trójfazowej.
- Boost (Indukcja)
- Funkcja zwiększonej mocy dla szybszego gotowania na polach indukcyjnych.
Ilustracje i schematy

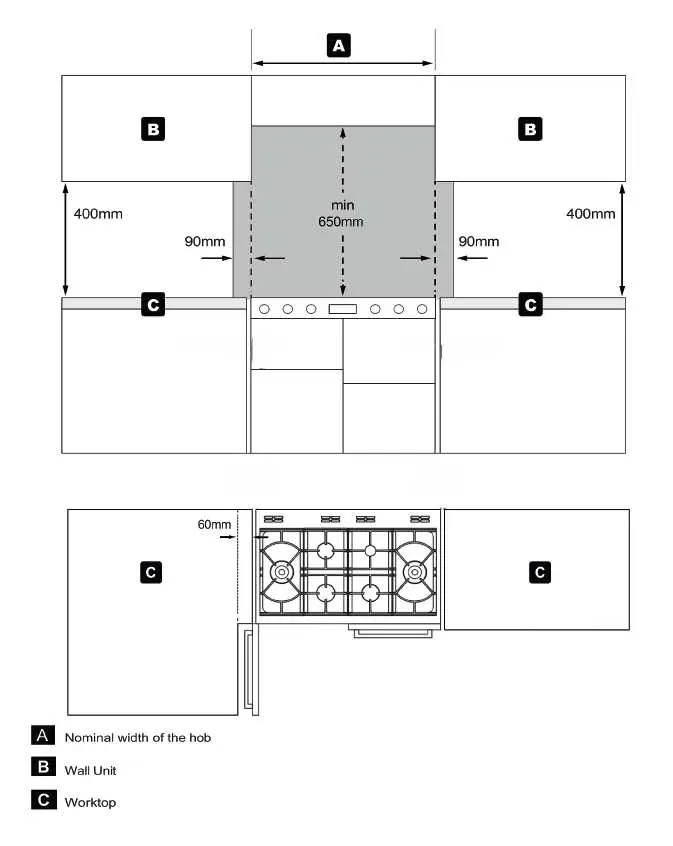

- Schemat wymiarów pokazuje minimalne odstępy 650mm nad płytą oraz 90mm po bokach dla bezpieczeństwa przeciwpożarowego.

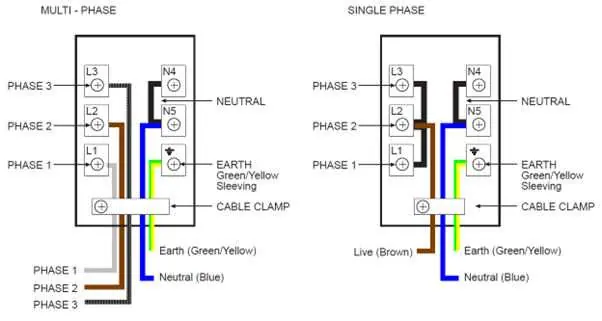

- Schematy podłączenia elektrycznego ilustrują różnice w mostkowaniu zacisków dla instalacji jedno- i trójfazowej.
Zgodność modelu
- Urządzenie musi być podłączone przez osobę posiadającą odpowiednie uprawnienia (Competent Person Scheme).
- Nie używać elektronarzędzi do dokręcania śrub w bloku zaciskowym.
