Instrukcja obsługi parasola ogrodowego Best Choice Products 10ft Solar LED Cantilever...
Kompletny przewodnik montażu i obsługi parasola ogrodowego Best Choice Products 10ft Solar LED. Dowiedz się, jak złożyć konstrukcję, obsługiwać mechanizm korbowy, regulować nachylenie oraz dbać o oświetlenie LED.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące montażu i bezpiecznego użytkowania parasola ogrodowego Best Choice Products 10ft Solar LED. Do montażu wymagane są dwie osoby, a przewidywany czas instalacji wynosi około 30 minut. Należy pamiętać, że parasol wymaga użycia obciążników podstawy (brak w zestawie), aby zapewnić stabilność.
Elementy zestawu
Przed rozpoczęciem montażu upewnij się, że posiadasz wszystkie części:
- Poprzeczka górna i dolna
- Trzon wsporczy
- Podstawa obrotowa z pedałem
- Osłona przekładni
- Tuleja trzonu
- Parasol, panel słoneczny i korba
- Drążek i pokrowiec ochronny
- Zestaw śrub M8x14mm, podkładki M8 oraz pokrętło
Montaż parasola
- Podstawa: Połącz poprzeczkę górną z dolną. Przymocuj podstawę obrotową do poprzeczek za pomocą śrub i podkładek.
- Trzon: Zamontuj trzon wsporczy do podstawy obrotowej, używając śrub i podkładek. Nasuń osłonę przekładni na trzon.
- Tuleja: Nasuń tuleję trzonu na trzon wsporczy.
- Panel słoneczny: Włóż złącze z parasola do panelu słonecznego i przykręć panel zgodnie z ruchem wskazówek zegara.
- Parasol: Połącz parasol z trzonem wsporczym i zabezpiecz pokrętłem.
- Finalizacja: Zamontuj korbę w odpowiednim gnieździe.
Obsługa parasola
- Otwieranie: Ściśnij uchwyt, przesuń ramię w górę do żądanej pozycji i zwolnij uchwyt, aby zablokować. Obracaj korbę zgodnie z ruchem wskazówek zegara, aby rozłożyć czaszę.
- Regulacja nachylenia: Ściśnij uchwyt i przesuń ramię w górę lub w dół, aby ustawić kąt nachylenia.
- Obracanie: Użyj stopy, aby nacisnąć pedał na podstawie obrotowej i obrócić czaszę.
- Zamykanie: Obróć korbę przeciwnie do ruchu wskazówek zegara, aby zamknąć czaszę, następnie ściśnij uchwyt i pociągnij ramię w dół.
Oświetlenie LED
Oświetlenie zasilane jest energią słoneczną. Panel słoneczny wymaga 6-7 godzin nasłonecznienia do pełnego naładowania. Upewnij się, że światła są wyłączone podczas procesu ładowania. Przełącznik znajduje się pod czaszą parasola.
Przechowywanie i konserwacja
Do czyszczenia używaj łagodnego detergentu, ciepłej wody i miękkiej szmatki. Unikaj materiałów ściernych i żrących środków chemicznych. W przypadku przechowywania, zamknij czaszę, zabezpiecz ją paskiem, użyj drążka do założenia pokrowca ochronnego i przechowuj w suchym miejscu.
Wskazówki dotyczące użytkowania
- Nie używaj parasola bez obciążników podstawy.
- Ustawiaj parasol na stabilnej i równej powierzchni.
- Parasol jest odpowiedni do lekkiego deszczu i słabego wiatru.
- Nie używaj parasola podczas burzy, silnego wiatru lub intensywnych opadów śniegu.
- Zawsze zamykaj czaszę, gdy parasol nie jest używany.
Praktyczna pomoc
Typowe problemy
Oświetlenie LED nie działa
Upewnij się, że panel słoneczny był ładowany przez 6-7 godzin w pełnym słońcu i że światła były wyłączone podczas ładowania.
Parasol jest niestabilny
Upewnij się, że użyto odpowiednich obciążników podstawy (brak w zestawie) i że wszystkie śruby są mocno dokręcone.
Przed użyciem
- Przygotuj dwie osoby do montażu
- Zarezerwuj około 30 minut czasu
- Upewnij się, że posiadasz dołączony klucz imbusowy
- Sprawdź, czy wszystkie śruby i pokrętła są dokręcone
- Upewnij się, że posiadasz obciążniki podstawy
Parametry w praktyce
- Czas ładowania
- 6-7 godzin pełnego nasłonecznienia dla pełnego naładowania akumulatora LED.
- Czas pracy LED
- 6-7 godzin świecenia na jednym pełnym naładowaniu.
Ilustracje i schematy

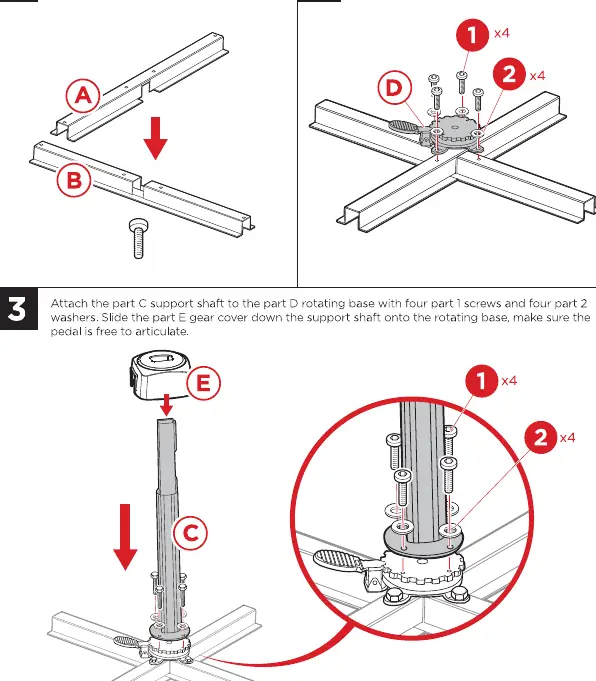

- Strona 5: Instrukcja montażu podstawy i trzonu.

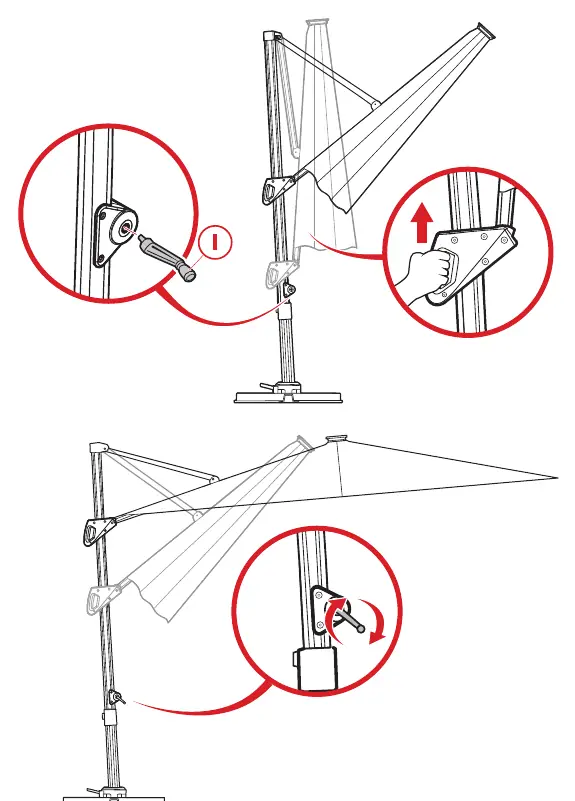

- Strona 8: Instrukcja montażu korby i otwierania czaszy.

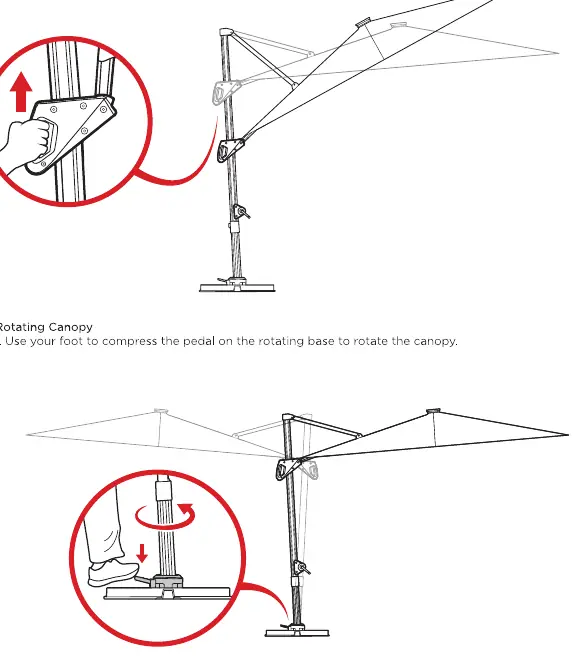

- Strona 10: Instrukcja regulacji nachylenia i obrotu podstawy.
- Strona 14: Instrukcja zakładania pokrowca ochronnego.
Zgodność modelu
- Wymagane są dodatkowe obciążniki podstawy (nie są dołączone do zestawu).
