Instrukcja obsługi parasola ogrodowego Best Choice Products 10ft Offset Patio Umbrella
Pobierz instrukcję obsługi parasola ogrodowego Best Choice Products 10ft Offset Patio Umbrella. Dowiedz się, jak poprawnie złożyć, rozłożyć, przechować i dbać o swój parasol, aby służył przez lata.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Ten parasol ogrodowy typu offset wymaga montażu przez dwie osoby. Szacowany czas montażu wynosi około 30 minut. Ważne: Zestaw nie zawiera obciążników do podstawy, które są niezbędne do bezpiecznego użytkowania parasola. Przed użyciem upewnij się, że wszystkie śruby i pokrętła są mocno dokręcone. Parasol jest przeznaczony do użytku przy lekkim wietrze i deszczu; nie należy go używać podczas silnych wiatrów, burz lub opadów śniegu.

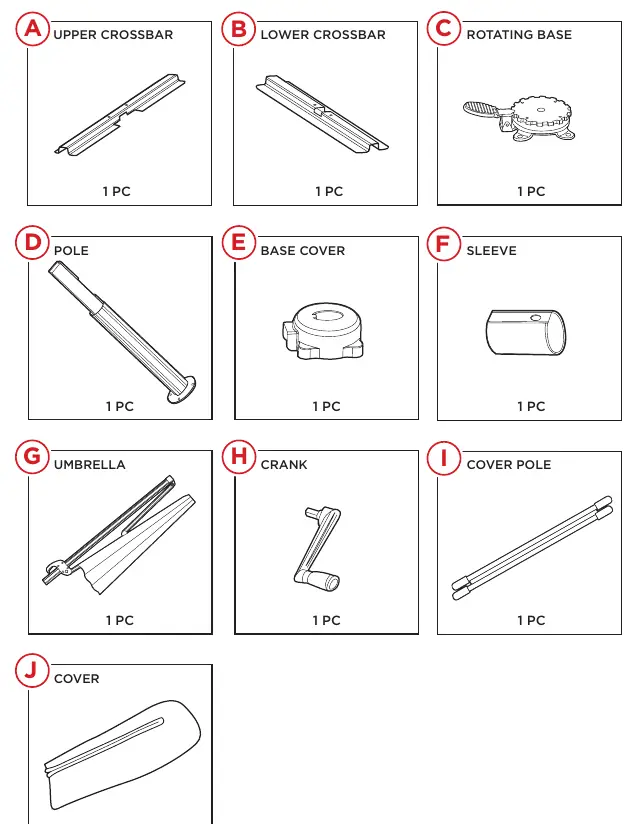

Elementy zestawu i narzędzia
W zestawie znajduje się klucz montażowy. Przed rozpoczęciem upewnij się, że posiadasz wszystkie części:
- A: Górna poprzeczka
- B: Dolna poprzeczka
- C: Podstawa obrotowa
- D: Słup (maszt)
- E: Osłona podstawy
- F: Tuleja
- G: Parasol
- H: Korba
- I: Słup do pokrowca
- J: Pokrowiec
- Hardware: Śruby M8x14mm (8 szt.), podkładki M8 (8 szt.), pokrętło (1 szt.)
Montaż parasola

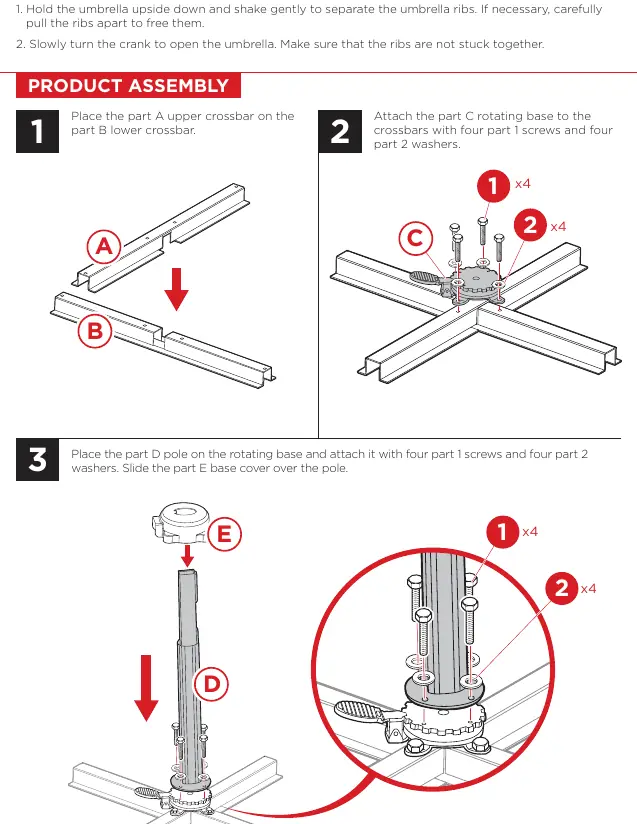

- Podstawa: Umieść górną poprzeczkę (A) na dolnej poprzeczce (B). Przymocuj podstawę obrotową (C) do poprzeczek za pomocą 4 śrub i 4 podkładek.
- Maszt: Umieść słup (D) na podstawie obrotowej i przykręć go za pomocą pozostałych 4 śrub i 4 podkładek. Nasuń osłonę podstawy (E) na słup.

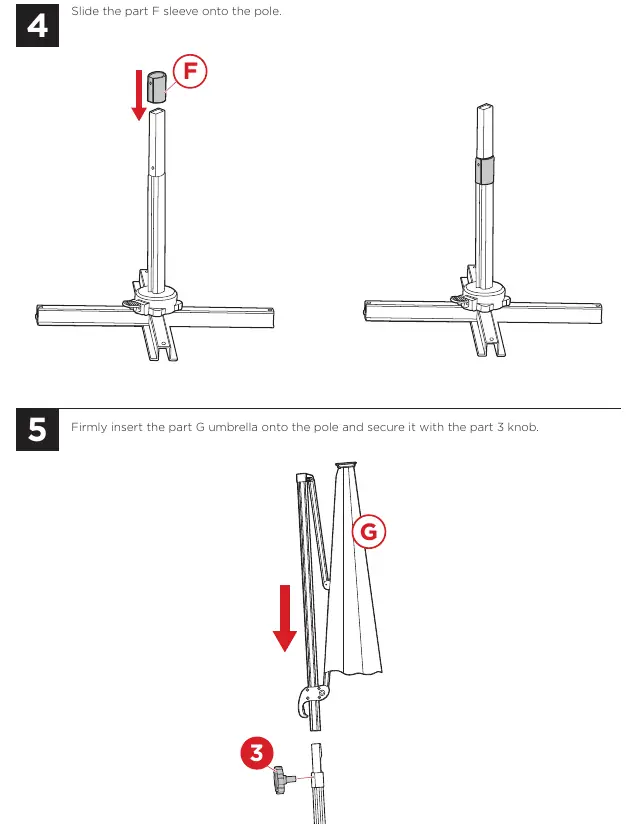

- Górna część: Nasuń tuleję (F) na słup. Włóż parasol (G) na słup i zabezpiecz go pokrętłem (3).

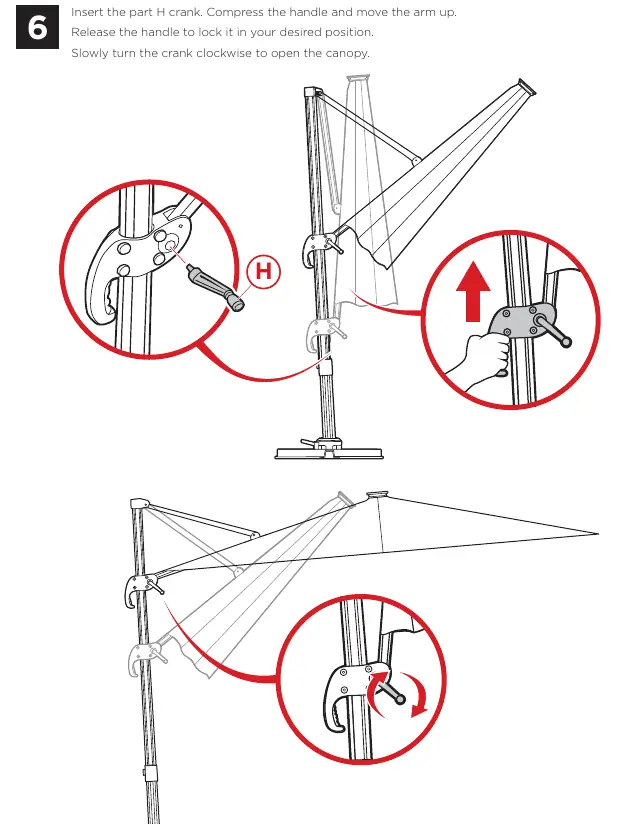

- Mechanizm: Włóż korbę (H) w odpowiednie miejsce. Ściśnij uchwyt, aby przesunąć ramię w górę do żądanej pozycji, a następnie zwolnij uchwyt, aby zablokować.
Obsługa parasola
Otwieranie: Ściśnij uchwyt, przesuń ramię w górę i zablokuj. Powoli obracaj korbę zgodnie z ruchem wskazówek zegara, aby otworzyć czaszę.
Regulacja nachylenia: Ściśnij uchwyt i przesuń ramię w górę lub w dół, aby ustawić kąt nachylenia, a następnie zwolnij uchwyt.
Obracanie: Naciśnij pedał na podstawie obrotowej, aby obrócić czaszę parasola.
Zamykanie: Obracaj korbę przeciwnie do ruchu wskazówek zegara, aż czasza zostanie zamknięta.
Przechowywanie i konserwacja
Przed pierwszym użyciem odwróć parasol do góry nogami i delikatnie potrząśnij, aby oddzielić żebra. W przypadku przechowywania: zamknij czaszę, opuść ramię całkowicie w dół, zepnij pasek wokół czaszy. Złóż słup do pokrowca (I), wsuń go w pokrowiec (J), załóż pokrowiec na parasol i zasuń zamek. Przechowuj w suchym miejscu. Czyść miękką szmatką z użyciem łagodnego detergentu i ciepłej wody. Unikaj żrących środków czyszczących.
Praktyczna pomoc
Typowe problemy
Parasol nie otwiera się płynnie
Upewnij się, że żebra parasola nie są ze sobą sklejone. Przed otwarciem odwróć parasol do góry nogami i delikatnie potrząśnij, aby je rozdzielić.
Parasol jest niestabilny
Upewnij się, że używasz obciążników do podstawy (brak w zestawie) i że parasol stoi na płaskiej, stabilnej powierzchni.
Przed użyciem
- Sprawdź, czy posiadasz wszystkie części (A-J) oraz śruby i podkładki.
- Przygotuj klucz (dołączony do zestawu).
- Zapewnij pomoc drugiej osoby przy montażu.
- Przygotuj stabilne i równe podłoże.
- Zaopatrz się w obciążniki do podstawy (nie są dołączone).
Ilustracje i schematy
- Montaż podstawy: Łączenie poprzeczek (A i B) z podstawą obrotową (C).
- Montaż masztu: Mocowanie słupa (D) do podstawy i założenie osłony (E).
- Obsługa korby: Służy do otwierania i zamykania czaszy.
Zgodność modelu
- Wymagane obciążniki podstawy (brak w zestawie).
- Przeznaczony do użytku przy lekkim wietrze i deszczu.
- Nie używać w czasie burzy, silnego wiatru lub śniegu.
