Instrukcja obsługi gniazda z wyłącznikiem różnicowoprądowym BG Electrical 13A RCD

Najważniejsze informacje z instrukcji

Gniazdo z wyłącznikiem różnicowoprądowym (RCD) BG Electrical 13A służy do ciągłego monitorowania zasilania i szybkiego odcięcia prądu w przypadku wykrycia upływu prądu doziemnego. Urządzenie to znacząco zwiększa bezpieczeństwo, zapobiegając porażeniom prądem elektrycznym. Ze względu na zastosowany mechanizm zatrzaskowy, produkt ten nie powinien być używany do zasilania narzędzi ogrodowych ani elektronarzędzi zewnętrznych.

Instrukcja instalacji

Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie w skrzynce bezpiecznikowej.

• Przygotowanie: Jeśli używasz metalowej puszki montażowej z czterema uchwytami, usuń górne i dolne uchwyty lub odegnij je całkowicie.
• Podłączenie: Przeprowadź kable przez odpowiedni punkt wejścia w puszce montażowej. Jeśli używasz metalowej puszki, zastosuj przelotkę kablową.
• Okablowanie: Podłącz przewody do odpowiednich zacisków zgodnie ze schematem: Live (Faza), Neutral (Neutralny) oraz Earth (Uziemienie). Upewnij się, że przewód uziemiający jest podłączony zarówno do puszki montażowej, jak i do zacisku uziemienia gniazda. Wszystkie nieizolowane przewody uziemiające muszą być zabezpieczone koszulką zielono-żółtą.
• Montaż końcowy: Umieść gniazdo w puszce, uważając, aby nie przytrzasnąć przewodów. Dokręć śruby mocujące (nie dokręcaj zbyt mocno).

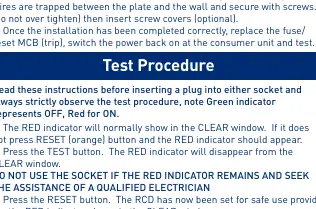

Procedura testowa

Po zakończeniu instalacji i włączeniu zasilania należy przeprowadzić test:

1. W oknie wskaźnika powinna być widoczna czerwona kontrolka (oznaczająca stan WŁ.). Jeśli jej nie ma, naciśnij pomarańczowy przycisk RESET.
2. Naciśnij przycisk TEST. Czerwona kontrolka powinna zniknąć z okna (stan WYŁ.).
3. Jeśli kontrolka nie znika lub gniazdo nie działa poprawnie, nie używaj go i skontaktuj się z wykwalifikowanym elektrykiem.
4. Naciśnij przycisk RESET, aby przywrócić zasilanie.

Warunki pracy i konserwacja

Urządzenie jest przeznaczone do użytku wewnątrz pomieszczeń w następujących warunkach:

• Temperatura otoczenia: od -5°C do +40°C (średnia dobowa nieprzekraczająca +35°C).
• Wysokość: do 2000 m n.p.m.
• Środowisko: wolne od nadmiernego zanieczyszczenia dymem, oparami chemicznymi, solą oraz nadmierną wilgocią.

Do czyszczenia frontu gniazda używaj wyłącznie miękkiej, suchej szmatki. Unikaj stosowania taśm klejących, rozpuszczalników, benzyny lakierniczej, uniwersalnych środków czyszczących oraz nawilżanych chusteczek, ponieważ mogą one uszkodzić wykończenie powierzchni.
