Klimatyzator kompaktowy BK TA 015-S-A to wysokowydajne urządzenie zaprojektowane specjalnie dla branży telekomunikacyjnej i szaf sterowniczych. Zasilane jest napięciem 230V AC (50/60Hz). Urządzenie wykorzystuje standardowy cykl chłodzenia sprężarkowego.
Bezpieczeństwo i warunki pracy
Urządzenie nie powinno być używane w środowiskach o wysokim stężeniu olejów, gazów palnych, wybuchowych lub silnie korozyjnych. Temperatura otoczenia nie może przekraczać 60°C, a wilgotność 95%. Zabrania się obsługi urządzenia przez osoby nieprzeszkolone oraz dzieci. W przypadku uszkodzenia przewodu zasilającego, wymianę musi przeprowadzić wykwalifikowany serwis.
Instalacja
Klimatyzator wymaga montażu pionowego (dopuszczalne odchylenie do 3°). Należy zapewnić odpowiednią przestrzeń wokół wlotów i wylotów powietrza dla prawidłowej cyrkulacji. Po zakończeniu montażu mechanicznego urządzenie musi pozostać w pozycji pionowej przez co najmniej 30 minut przed pierwszym uruchomieniem. W przypadku montażu bocznego lub pół-wbudowanego, wymagane jest zastosowanie zewnętrznej osłony przeciwdeszczowej (nie jest ona częścią standardowego zestawu).
Uruchomienie i obsługa
Po włączeniu zasilania urządzenie przeprowadza 3-minutowy program autotestu. Panel sterowania umożliwia monitorowanie temperatury, ustawianie parametrów pracy oraz odczyt kodów błędów. Domyślna nastawa temperatury chłodzenia wynosi 35°C. Zaawansowane ustawienia i monitorowanie są możliwe poprzez port RS485/RS422 przy użyciu protokołu MODBUS-RTU.
Konserwacja
Dla zapewnienia optymalnej wydajności, kondensator należy czyścić przynajmniej raz w roku. Dzięki klasie szczelności IP55, możliwe jest czyszczenie kondensatora bezpośrednio wodą lub sprężonym powietrzem. Zabrania się używania rozpuszczalników organicznych do czyszczenia urządzenia. Przed przystąpieniem do jakichkolwiek prac konserwacyjnych należy bezwzględnie odłączyć zasilanie.
Kontakt
Suzhou Qucik Thermal Control Technology Co. Ltd, No.15 Xiangpu Rd, Suzhou Industrial Park, Suzhou, Chiny. Tel: +86 512 65335116.
Praktyczna pomoc
Typowe problemy
Sprawdź zasilanie, upewnij się, że obciążenie cieplne jest odpowiednie, sprawdź temperaturę otoczenia lub skontaktuj się z autoryzowanym serwisem w przypadku awarii systemu.
Urządzenie wyświetla kody od E01 do E17. Np. E05/E06 dotyczą awarii sprężarki, E09/E10 wentylatorów, a E13/E14 temperatury w szafie. Wymagają one sprawdzenia przez wykwalifikowany personel.
Przed użyciem
- Upewnij się, że wokół wlotów i wylotów powietrza nie ma przeszkód.
- Sprawdź, czy montaż jest pionowy, a wszystkie śruby mocujące dokręcone.
- Upewnij się, że przewód odpływowy skroplin jest poprawnie podłączony.
- Sprawdź poprawność podłączenia zasilania i polaryzację.
- Odczekaj 30 minut po montażu przed pierwszym włączeniem zasilania.
Parametry w praktyce
- Wydajność chłodnicza
- 1500W przy warunkach L35/L35.
- Klasa szczelności
- IP55 (dla części wewnętrznej), pozwala na mycie wodą.
- Czynnik chłodniczy
- R134a (ilość 650g).
Ilustracje i schematy
- Schemat obiegu chłodniczego pokazuje przepływ czynnika przez sprężarkę, skraplacz, zawór rozprężny i parownik.

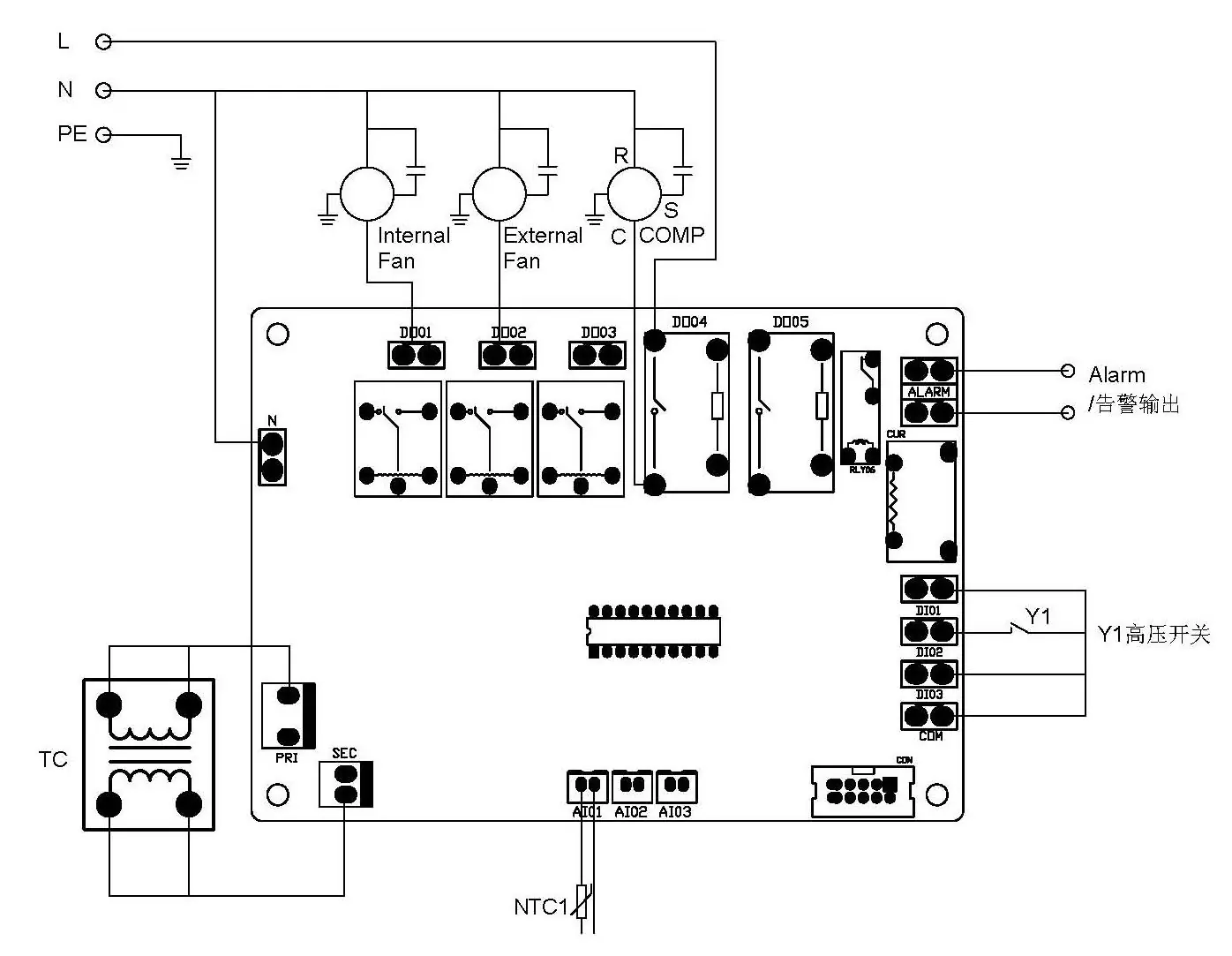

- Schemat elektryczny przedstawia połączenia wentylatorów, sprężarki, czujników oraz wyjść alarmowych.
- Rysunek panelu sterowania wskazuje przyciski ustawień oraz ikony statusu pracy (chłodzenie, grzanie, alarm).
Zgodność modelu
- Urządzenie przeznaczone do szaf telekomunikacyjnych i przemysłowych.
- Wymaga zewnętrznej osłony przy montażu bocznym lub pół-wbudowanym (nie jest w zestawie).
- Komunikacja zewnętrzna wymaga protokołu MODBUS-RTU.
