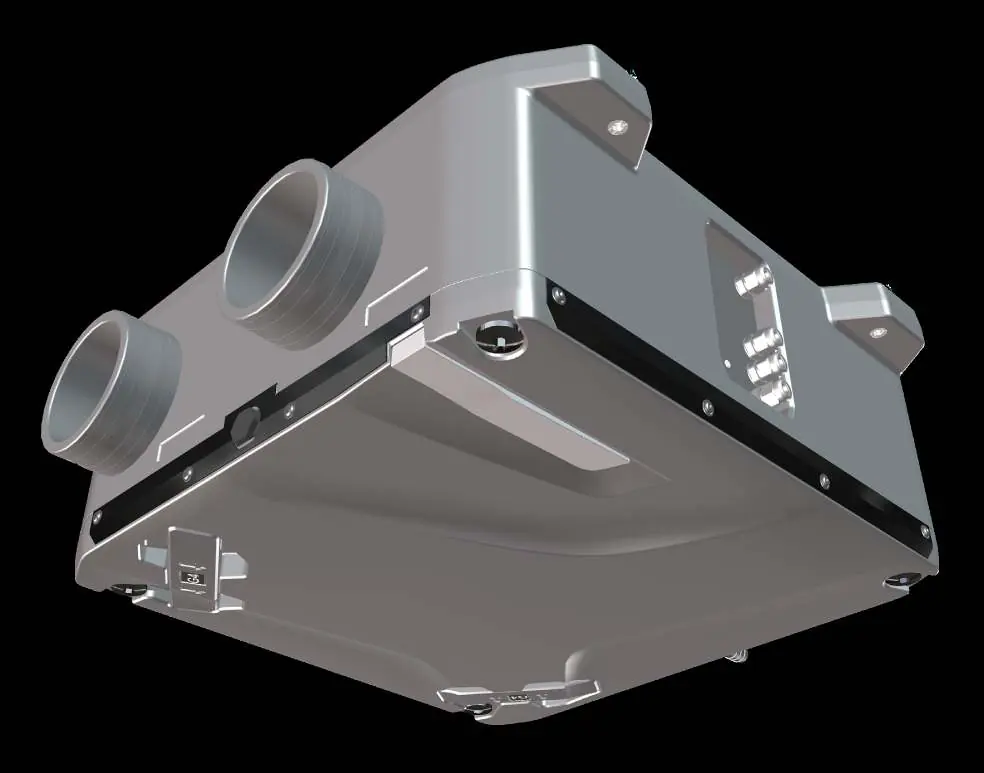

Niniejsza instrukcja dotyczy centrali wentylacyjnej Blauberg Reneo-Fit D 100(-E) S14. Urządzenie służy do mechanicznej wymiany powietrza z odzyskiem ciepła. Instalacja i serwis muszą być wykonywane wyłącznie przez wykwalifikowany personel. Urządzenie nie jest przeznaczone do pracy w pomieszczeniach o wysokiej wilgotności (baseny, sauny) ani w środowiskach wybuchowych.
Montaż i instalacja

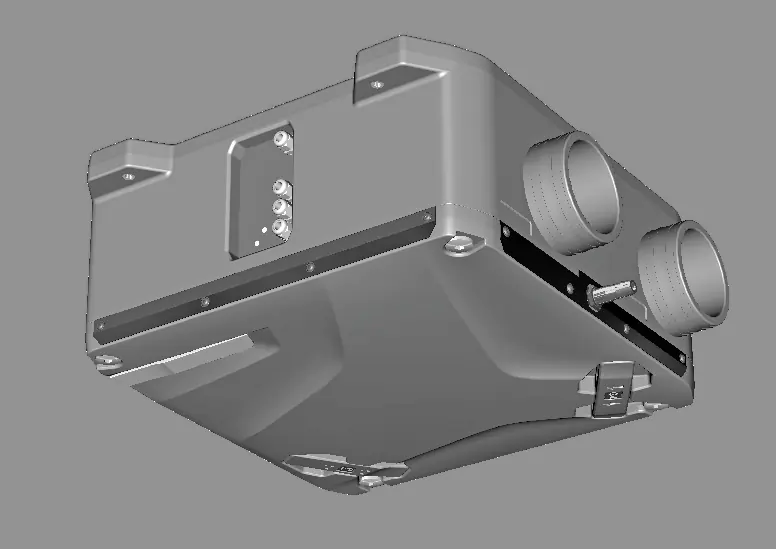

Urządzenie przeznaczone jest wyłącznie do montażu sufitowego. Należy zapewnić dostęp serwisowy i wystarczającą przestrzeń do zdjęcia pokrywy. Montaż odbywa się w 4 punktach za pomocą prętów gwintowanych z nakrętkami. Należy unikać ściskania obudowy podczas montażu, aby nie doprowadzić do jej deformacji.
Podłączenie do sieci elektrycznej
Podłączenie musi być wykonane przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami. W instalacji stałej należy przewidzieć wyłącznik automatyczny umożliwiający odłączenie wszystkich biegunów w warunkach przepięcia kategorii III. Przed przystąpieniem do jakichkolwiek prac przy urządzeniu należy bezwzględnie odłączyć zasilanie.
Obsługa i tryby pracy
Urządzenie pracuje w trybie ciągłym. W przypadku braku potrzeby intensywnej wentylacji zaleca się redukcję obrotów wentylatorów do minimum (20%). System wyposażony jest w automatyczny tryb ochrony przed zamarzaniem, który aktywuje się, gdy temperatura powietrza wywiewanego spadnie poniżej +3 °C.
Konserwacja
- Filtry: Czyszczenie 3-4 razy w roku za pomocą odkurzacza. Po dwóch czyszczeniach filtry należy wymienić na nowe.
- Wymiennik ciepła: Czyszczenie raz w roku za pomocą sprężonego powietrza lub odkurzacza.
- Wentylatory: Czyszczenie raz w roku miękką szmatką lub pędzlem. Nie używać wody ani agresywnych rozpuszczalników.
- System kanałów: Czyszczenie lub wymiana raz na 5 lat.
Rozwiązywanie problemów
W przypadku problemów z uruchomieniem należy sprawdzić zasilanie oraz czy silnik nie jest zablokowany. Jeśli urządzenie generuje hałas lub wibracje, należy sprawdzić czystość wirników wentylatora oraz dokręcenie śrub obudowy. Wszelkie usterki, których nie można usunąć samodzielnie, należy zgłaszać sprzedawcy.
Informacje o producencie
Blauberg Ventilatoren GmbH
Praktyczna pomoc
Typowe problemy
Sprawdź zasilanie, upewnij się, że silnik nie jest zablokowany i nie doszło do przegrzania.
Wyczyść wirniki wentylatora, dokręć śruby obudowy lub sprawdź, czy kanały wentylacyjne nie są zatkane.
Możliwe zwarcie w obwodzie elektrycznym. Wyłącz urządzenie i skontaktuj się ze sprzedawcą.
Przed użyciem
- Sprawdź urządzenie pod kątem uszkodzeń obudowy, wirnika i kratki.
- Upewnij się, że wewnątrz obudowy nie ma ciał obcych.
- Upewnij się, że U-trap (syfon) jest wypełniony wodą.
- Sprawdź, czy przewody odprowadzające kondensat są zabezpieczone przed zamarzaniem.
- Pozwól urządzeniu ogrzać się do temperatury pokojowej przez 3-4 godziny po transporcie w niskich temperaturach.
Parametry w praktyce
- Klasa ochrony IP22
- Stopień ochrony dla urządzenia podłączonego do kanałów powietrznych.
- Klasa ochrony IP44
- Stopień ochrony dla silników urządzenia.
- Klasa energetyczna A+/A
- Wskaźnik efektywności energetycznej urządzenia.
Ilustracje i schematy
- Rysunki techniczne pokazują wymiary montażowe oraz sposób podłączenia kanałów 100 mm (wsuwane) i 125 mm (nakładane).

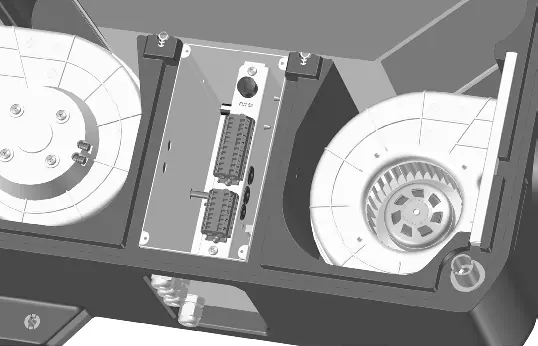

- Schemat połączeń elektrycznych wskazuje na konieczność usunięcia zworki przy podłączaniu czujnika pożarowego (PK1*).
Zgodność modelu
- Urządzenie nie jest przeznaczone do pracy samodzielnej (wymaga systemu sterowania).
- Nie stosować w pomieszczeniach o wysokiej wilgotności (sauny, baseny).
- Możliwość podłączenia kanałów 100 mm lub 125 mm.
