Instrukcja montażu zestawu łączącego BlueBuilt BBUPCK185W / BBUPCK185B

Najważniejsze informacje z instrukcji

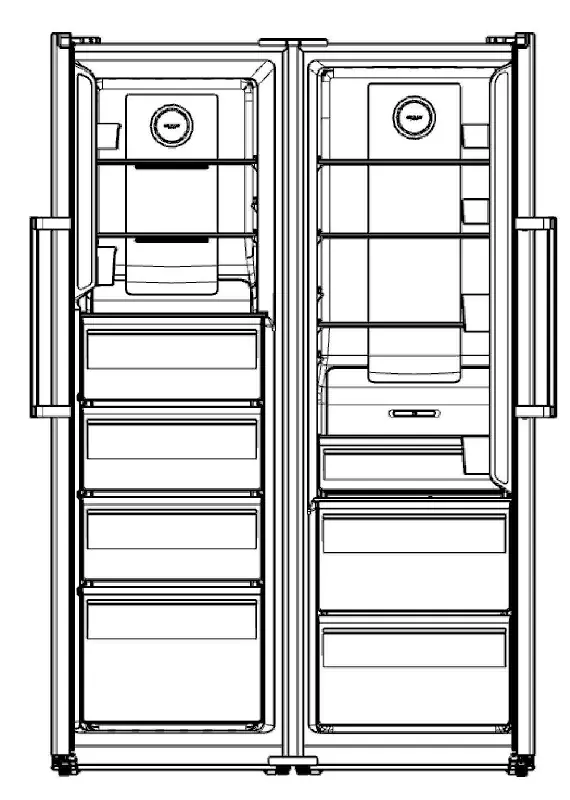

Niniejsza instrukcja opisuje proces łączenia dwóch urządzeń chłodniczych (lodówka i zamrażarka) o wysokości 185 cm w układzie side-by-side przy użyciu zestawu montażowego BlueBuilt. Przed przystąpieniem do prac należy upewnić się, że urządzenia są wyłączone z zasilania, a drzwi są ustawione w odpowiednich kierunkach otwierania.

Przygotowanie do instalacji

• Wyłącz oba urządzenia z zasilania.
• Ustaw drzwi jednego urządzenia tak, aby otwierały się w lewo, a drugiego w prawo.
• Ustaw urządzenia obok siebie (lodówka otwierana w lewo po lewej stronie, lodówka otwierana w prawo po prawej stronie).
• Wyrównaj urządzenia z przodu i z tyłu, zachowując około 10 mm odstępu między nimi.

Procedura montażu

Krok 1: Przygotowanie powierzchni

Zdejmij górne dekoracyjne osłony oraz osłony otworów na śruby znajdujące się nad nóżkami poziomującymi obu urządzeń.

Krok 2: Łączenie górne i dolne

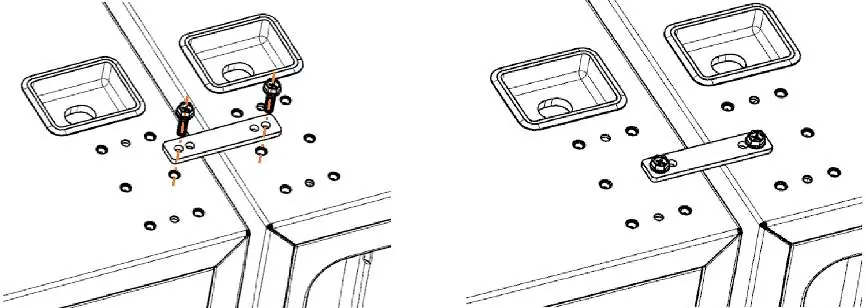

Umieść łącznik na górze obu urządzeń i dokręć go za pomocą 2 śrub (A). Następnie wykonaj tę samą czynność dla dolnego łącznika, również używając 2 śrub (A).

Krok 3: Wyrównanie

Wyreguluj nóżki poziomujące obu urządzeń, aby upewnić się, że znajdują się na tej samej wysokości.

Krok 4: Łączenie tylne i wykończenie

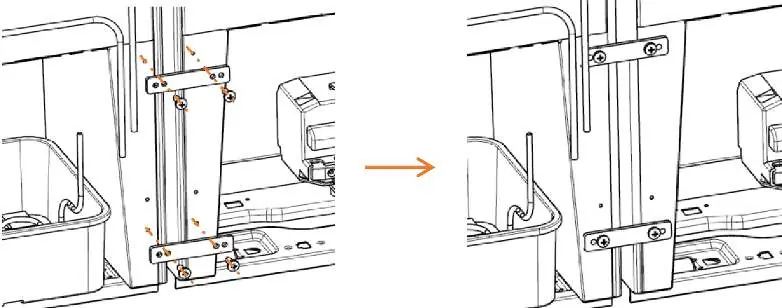

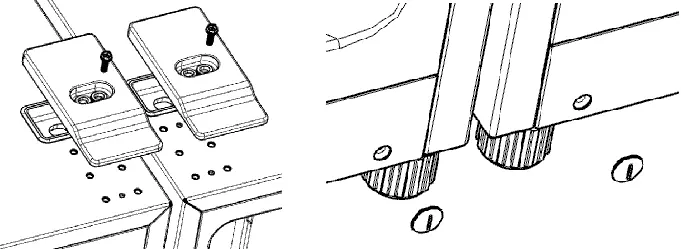

Zamontuj dwa łączniki z tyłu urządzeń, używając 4 śrub (B). Wsuń listwę środkową w szczelinę między urządzeniami. Na koniec zamontuj górną i dolną osłonę maskującą, dokręcając je śrubami (A).

Kontrola po instalacji

Po zakończeniu montażu upewnij się, że urządzenia są stabilne i wypoziomowane. Sprawdź, czy drzwi otwierają się swobodnie i czy uchwyty nie kolidują ze sobą. W razie potrzeby skoryguj ustawienie nóżek.
