Instrukcja obsługi monitora akumulatora BMPRO RVView

Poznaj funkcje i obsługę monitora akumulatora BMPRO RVView. Instrukcja zawiera opis wskaźników, rozwiązywanie problemów z zasilaniem oraz specyfikację techniczną urządzenia.

Spis treści

Najważniejsze informacje z instrukcji

Monitor BMPRO RVView jest przeznaczony do współpracy z systemem BMPRO BatteryPlus35. Urządzenie służy do monitorowania napięcia akumulatora, źródeł ładowania oraz poboru prądu w kamperze. Monitor nie posiada przycisku włączania/wyłączania – zasilanie otrzymuje bezpośrednio z jednostki BatteryPlus35 poprzez przewód danych.

Opis urządzenia i wskaźników

Wyświetlacz RVView informuje o stanie systemu za pomocą następujących wskaźników:

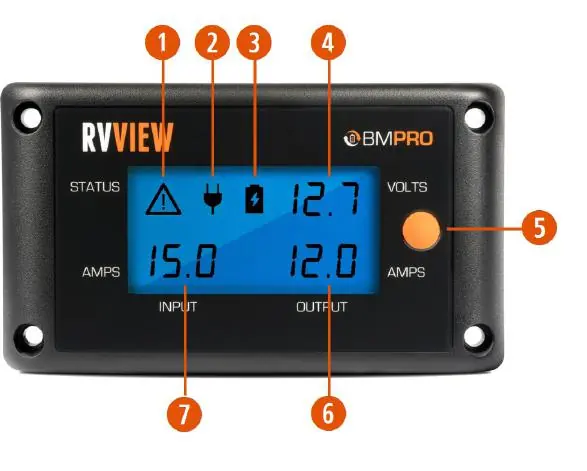

Schemat monitora RVView z oznaczonymi wskaźnikami

Wskaźnik ostrzegawczy: Informuje o błędach, takich jak zwarcie lub przeciążenie obciążeń podłączonych do BatteryPlus35, lub utracie komunikacji z modułem BC300.
Wskaźnik źródła zasilania: Pokazuje dostępne źródła ładowania (sieć AC, zasilanie pomocnicze, panele słoneczne lub ich kombinacje).
Wskaźnik stanu akumulatora: Prezentuje stan naładowania akumulatora (bezczynny, ładowanie, rozładowywanie).
Napięcie systemowe: Wyświetla aktualne napięcie akumulatora lub wyjście zasilacza w trybie Power Supply.
Prąd wejściowy i wyjściowy: Pokazuje całkowity prąd pobierany przez system oraz prąd dostarczany do odbiorników.

Obsługa monitora

Urządzenie jest w pełni automatyczne. Aby włączyć podświetlenie ekranu, należy nacisnąć przycisk podświetlenia. Jedno naciśnięcie włącza podświetlenie, kolejne je wyłącza. Jeśli nie zostanie wyłączone ręcznie, podświetlenie zgaśnie automatycznie po 30 sekundach.

Rozwiązywanie problemów

Jeśli ekran monitora jest wyłączony, sprawdź następujące przyczyny:

Zdalny przełącznik: Sprawdź, czy nie został aktywowany zdalny przełącznik podłączony do BatteryPlus35, który odcina zasilanie do monitora.
Tryb przechowywania (Storage Mode): Jeśli system BatteryPlus35 wszedł w tryb przechowywania w celu oszczędzania energii, zasilanie monitora zostanie wyłączone. Aby przywrócić działanie, podłącz BatteryPlus35 do źródła zasilania i rozpocznij ładowanie akumulatora.

Dane techniczne

Zakres napięcia wejściowego: 8-15V
Pobór prądu (Battery Drain): < 22mA (przy wyłączonym podświetleniu)
Temperatura otoczenia: 0-50°C
Wymiary: 140W x 80H x 15.5D mm

Bezpieczeństwo

Urządzenie nie zawiera części serwisowalnych przez użytkownika. Nie należy próbować demontować, modyfikować ani naprawiać monitora samodzielnie, gdyż grozi to utratą gwarancji. Urządzenie należy chronić przed kontaktem z wodą i innymi cieczami. Do czyszczenia obudowy używać wyłącznie suchej lub lekko wilgotnej bawełnianej szmatki; nie stosować alkoholu, rozpuszczalników ani środków chemicznych.

Praktyczna pomoc

Typowe problemy

Ekran monitora jest wyłączony.

Sprawdź, czy zdalny przełącznik podłączony do BatteryPlus35 nie został wyłączony. Sprawdź, czy system nie wszedł w tryb przechowywania (Storage Mode) – podłącz zasilanie, aby naładować akumulator i przywrócić działanie monitora.

Wskaźnik ostrzegawczy jest aktywny.

Może to oznaczać zwarcie lub przeciążenie na wyjściach BatteryPlus35. Sprawdź wskaźniki na jednostce BatteryPlus35, aby zidentyfikować uszkodzony obwód.

Przed użyciem

Upewnij się, że instalacja została wykonana przez wykwalifikowanego instalatora.
Sprawdź, czy urządzenie jest podłączone do kompatybilnego systemu BMPRO BatteryPlus35.
Upewnij się, że przewód danych jest poprawnie wpięty.
Sprawdź, czy akumulator jest podłączony do systemu.

Parametry w praktyce

Input Voltage Range: Zakres napięcia wejściowego (8-15V) obsługiwanego przez monitor.
Battery Drain: Pobór prądu przez sam monitor (< 22mA przy wyłączonym podświetleniu).
Ambient Temperature: Dopuszczalny zakres temperatury pracy urządzenia (0-50°C).

Ilustracje i schematy

Wskaźnik 1: Ostrzeżenie o błędach systemu.
Wskaźnik 2: Ikona źródła zasilania (sieć, solar, aux).
Wskaźnik 3: Ikona stanu akumulatora.
Wskaźnik 5: Przycisk podświetlenia ekranu.

Zgodność modelu

Urządzenie zaprojektowane wyłącznie do współpracy z systemem BMPRO BatteryPlus35.
