BOSCH GSB 120-LI / GSR 120-LI Professional Wiertarko-wkrętarka

Profesjonalna wiertarko-wkrętarka akumulatorowa Bosch GSB 120-LI oraz GSR 120-LI to wszechstronne narzędzia przeznaczone do wkręcania i wykręcania śrub oraz wiercenia w drewnie, metalu, ceramice i tworzywach sztucznych. Model GSB 120-LI...

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Opis produktu

Wiertarko-wkrętarki akumulatorowe Bosch GSB 120-LI oraz GSR 120-LI to wydajne narzędzia przeznaczone do profesjonalnych zastosowań. Model GSR 120-LI służy do wkręcania i wykręcania śrub oraz wiercenia w drewnie, metalu, ceramice i tworzywach sztucznych. Model GSB 120-LI posiada dodatkowo funkcję wiercenia z udarem, co umożliwia pracę w cegle, betonie i kamieniu.

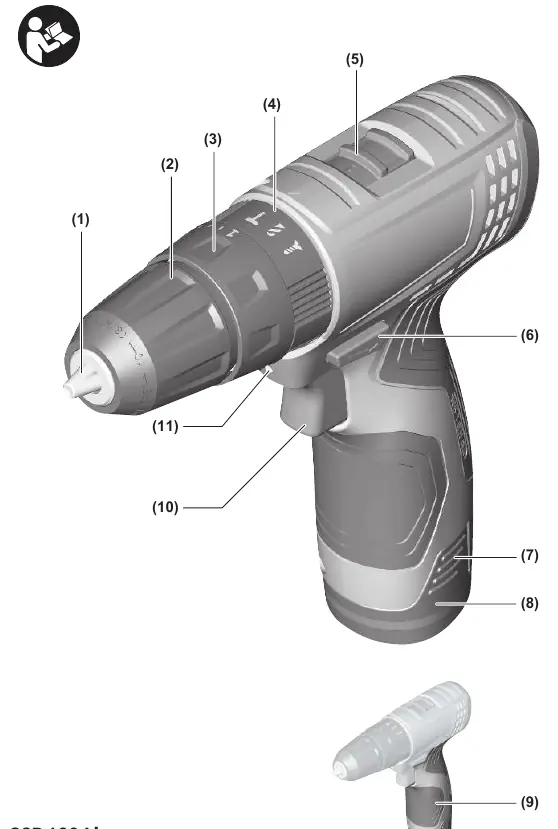

Schemat budowy GSB 120-LI
Schemat budowy GSB 120-LI

Uruchomienie i obsługa

Przed rozpoczęciem pracy należy upewnić się, że akumulator jest w pełni naładowany. Akumulator należy wsunąć w rękojeść, aż do wyczuwalnego zablokowania. Kierunek obrotów można zmieniać za pomocą przełącznika kierunku obrotów, pamiętając, aby robić to tylko przy wyłączonym narzędziu. Wybór trybu pracy (wiercenie, wkręcanie, wiercenie z udarem) odbywa się za pomocą odpowiedniego przełącznika lub pierścienia regulacji momentu obrotowego.

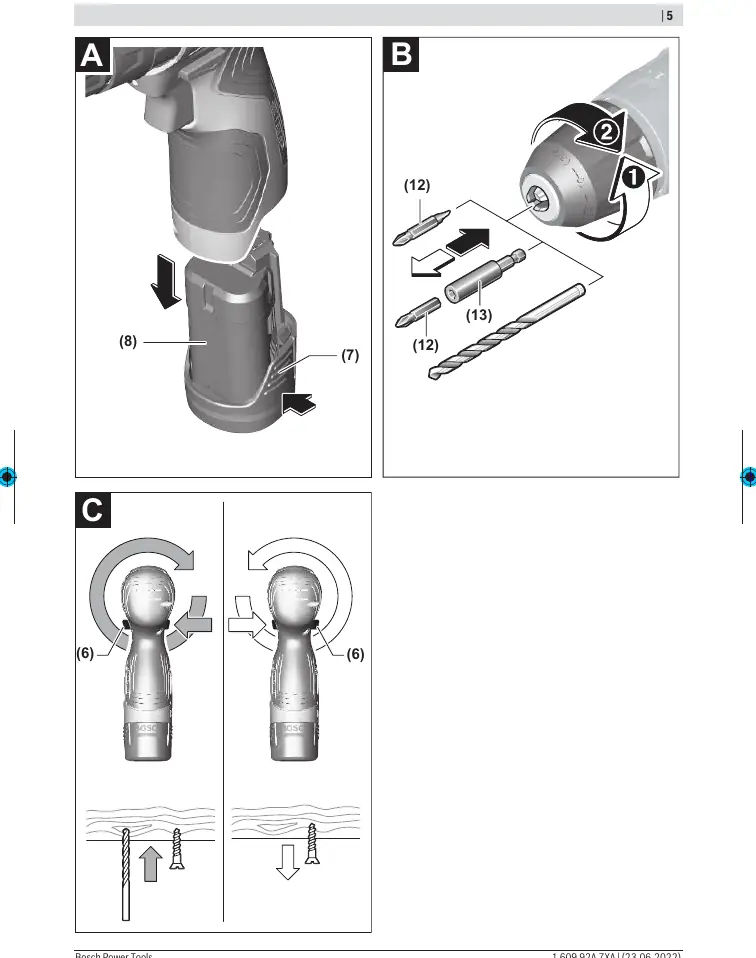

Instrukcja montażu akumulatora, wymiany narzędzi i zmiany kierunku obrotów
Instrukcja montażu akumulatora, wymiany narzędzi i zmiany kierunku obrotów

Bezpieczeństwo

Podczas pracy z elektronarzędziem należy zawsze stosować środki ochrony osobistej, w tym okulary ochronne. Należy unikać pracy w warunkach wilgotnych i w pobliżu materiałów łatwopalnych. W przypadku zablokowania narzędzia roboczego należy natychmiast wyłączyć urządzenie, aby uniknąć odrzutu. Należy regularnie sprawdzać stan akumulatora i unikać jego uszkodzeń mechanicznych.

Konserwacja

Regularne czyszczenie elektronarzędzia oraz otworów wentylacyjnych jest kluczowe dla zapewnienia bezpiecznej i wydajnej pracy. Przed przystąpieniem do jakichkolwiek prac konserwacyjnych lub transportu należy wyjąć akumulator z urządzenia. Wszelkie naprawy powinny być wykonywane przez wykwalifikowany personel przy użyciu oryginalnych części zamiennych.

Utylizacja

Zużyte elektronarzędzia, akumulatory i opakowania należy przekazać do punktu recyklingu zgodnie z przepisami ochrony środowiska. Nie wolno wyrzucać ich do zwykłych odpadów domowych.

Informacje o producencie

Robert Bosch GmbH

Profil marki

Praktyczna pomoc

Typowe problemy

Narzędzie nie włącza się

Sprawdź stan naładowania akumulatora i upewnij się, że jest poprawnie włożony.

Narzędzie robocze blokuje się

Natychmiast wyłącz urządzenie. Sprawdź, czy nie doszło do przeciążenia lub zakleszczenia w materiale.

Akumulator nie ładuje się

Upewnij się, że używasz zalecanej ładowarki i że styki są czyste.

Przed użyciem

  • Sprawdź, czy akumulator jest naładowany.
  • Upewnij się, że narzędzie robocze jest poprawnie zamocowane w uchwycie.
  • Ustaw odpowiedni kierunek obrotów.
  • Wybierz właściwy tryb pracy (wiercenie/wkręcanie/udar).
  • Sprawdź, czy przełącznik biegów jest w odpowiedniej pozycji.

Parametry w praktyce

Napięcie znamionowe
12V - napięcie zasilania akumulatora.
Prędkość obrotowa bez obciążenia
Zakres obrotów na 1. i 2. biegu (0-400 / 0-1500 min-1).

Ilustracje i schematy

  • 1: Uchwyt narzędziowy
  • 2: Szybkozaciskowy uchwyt wiertarski
  • 3: Pierścień regulacji momentu obrotowego
  • 6: Przełącznik kierunku obrotów
  • 10: Włącznik/wyłącznik

Zgodność modelu

  • Używaj tylko akumulatorów GBA 12V.
  • Używaj tylko zalecanych ładowarek (GAL 12..., GAX 18...).
