Instrukcja obsługi wiertarko-wkrętarki udarowej Bosch GSB 1080-2-LI Professional
Szybki przewodnik po instrukcji obsługi wiertarko-wkrętarki udarowej Bosch GSB 1080-2-LI Professional. Dowiedz się, jak bezpiecznie montować osprzęt, ustawiać moment obrotowy, wybierać tryb pracy oraz jak dbać o akumulator i urządzenie.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument jest skróconym przewodnikiem po instrukcji obsługi akumulatorowej wiertarko-wkrętarki udarowej Bosch GSB 1080-2-LI Professional. Urządzenie przeznaczone jest do wkręcania i wykręcania śrub oraz wiercenia w drewnie, metalu, ceramice i tworzywach sztucznych, a także do wiercenia udarowego w cegle, murze i kamieniu.
Bezpieczeństwo
Przed przystąpieniem do pracy należy zapoznać się z ogólnymi przepisami bezpieczeństwa dla elektronarzędzi. Należy zawsze nosić okulary ochronne i środki ochrony słuchu podczas wiercenia udarowego. Należy unikać przypadkowego uruchomienia urządzenia. W przypadku zablokowania się narzędzia roboczego, należy natychmiast wyłączyć elektronarzędzie, aby uniknąć wysokich momentów reakcji powodujących odrzut.
Montaż i obsługa
Instrukcja zawiera zestawienie czynności montażowych i operacyjnych:
- Wyjmowanie i wkładanie akumulatora (rysunki 1 i 2).
- Montaż narzędzia roboczego (rysunek 3).

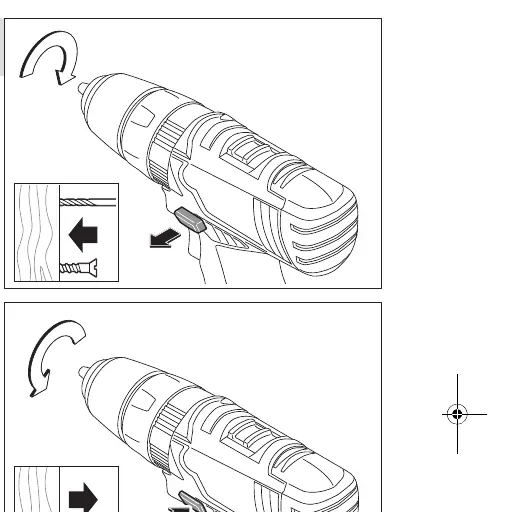

- Ustawianie kierunku obrotów (rysunek 4).
- Wybór momentu obrotowego (rysunek 5).

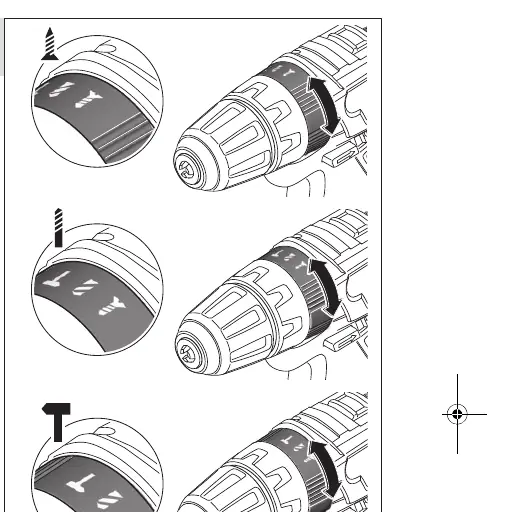

- Ustawianie trybu pracy (rysunek 6).
- Mechaniczne przełączanie biegów (rysunek 7).
- Włączanie i wyłączanie (rysunek 8).
Konserwacja i czyszczenie
Aby zapewnić bezpieczną i wydajną pracę, należy zawsze utrzymywać elektronarzędzie oraz szczeliny wentylacyjne w czystości. Wszelkie naprawy powinny być wykonywane przez wykwalifikowany personel przy użyciu oryginalnych części zamiennych.
Transport i utylizacja
Akumulatory litowo-jonowe podlegają przepisom dotyczącym towarów niebezpiecznych. Użytkownik może transportować je drogą lądową bez dodatkowych wymogów. Elektronarzędzia, akumulatory, osprzęt i opakowania należy oddawać do recyklingu zgodnie z przepisami ochrony środowiska.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Narzędzie robocze blokuje się podczas pracy.
Natychmiast wyłącz elektronarzędzie. Sprawdź, czy urządzenie nie jest przeciążone lub czy narzędzie nie jest skrzywione w obrabianym przedmiocie.
Przełącznik biegów nie przesuwa się do oporu.
Obróć lekko uchwyt wiertarski (wrzeciono), aby ułatwić przełączenie.
Przed użyciem
- Naładuj akumulator w pełni przed pierwszym użyciem.
- Upewnij się, że urządzenie jest wyłączone przed włożeniem akumulatora.
- Sprawdź, czy narzędzie robocze jest poprawnie zamontowane.
- Ustaw odpowiedni kierunek obrotów.
- Wybierz właściwy moment obrotowy dla danej śruby.
- Ustaw odpowiedni tryb pracy (wiercenie/wkręcanie/wiercenie udarowe).
Ilustracje i schematy
- Rysunek 1-2: Procedura wyjmowania i wkładania akumulatora.
- Rysunek 3: Montaż wiertła lub końcówki wkręcającej w uchwycie.
- Rysunek 4: Przełącznik kierunku obrotów (prawo/lewo).
- Rysunek 5: Pierścień regulacji momentu obrotowego (Min/Max).
- Rysunek 6: Przełącznik trybu pracy (wkręcanie/wiercenie/wiercenie udarowe).
Zgodność modelu
- Używaj tylko akumulatorów i ładowarek zalecanych przez firmę Bosch dla tego modelu.
- Akumulator jest dostarczany w stanie częściowo naładowanym.
